Термическое расширение воска

Термическое расширение воска

В зубопротезной технике смешанные воски используются для моделирования каркасов протезов. Восковую модель каркаса вместе с системой литниковых каналов фикси руют внутри опоки и заполняют формовочной массой. После нагрева собранной формы и выгорания воска возникает литейная полость, которая будет заполнена расплавом.

Воски имеют анизотропную кристаллическую структуру, которая способна растягиваться при нагревании и сокра щаться при охлаждении. Приведенные иллюстрации показывают, что воск из емкости, наполненной до краев, после нагрева до точки идеальной вязкости при 82°C, вылился.

При охлаждении воск уменьшается в объеме, образуя углубление в цен тральной области. Это доказывает, что в зубопротезной технике используются небезусадочные воски. Зубной техник нагревает воск (который при этом расширяется) и моделирует из него каркас. Воск наносят на каркас в разогретом состоянии.

Значения коэффициентов термического расширения в смешанных восках приведено на 1.20. При нагревании из емкости вытекло примерно 4% воска. Термомеханический анализ двух различных смешанных восков показывает, что эти высококачественные воски (такие, как фрезерный воск) очень сильно расширяются при нагревании и, в соответствии с этим, так же сильно сокращаются при охлаждении.

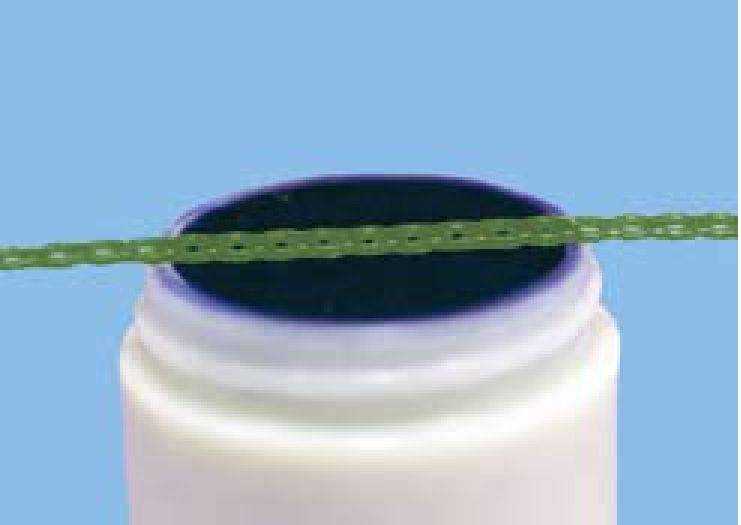

Заполнение емкости воском

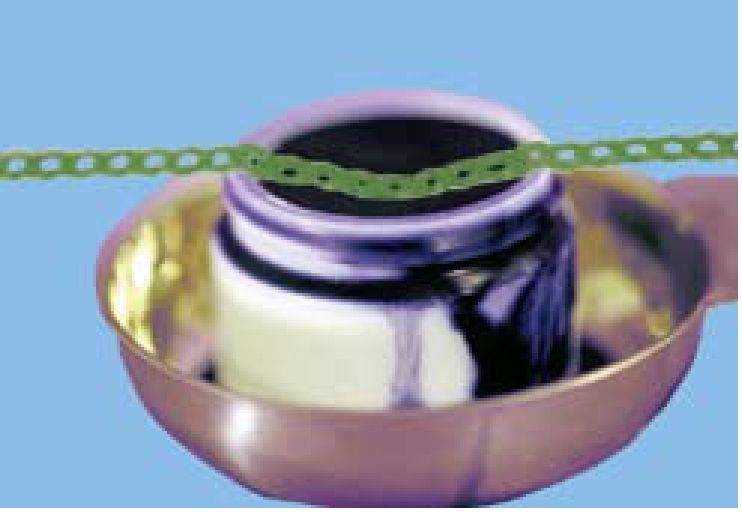

Перелив воска из емкости при нагреве

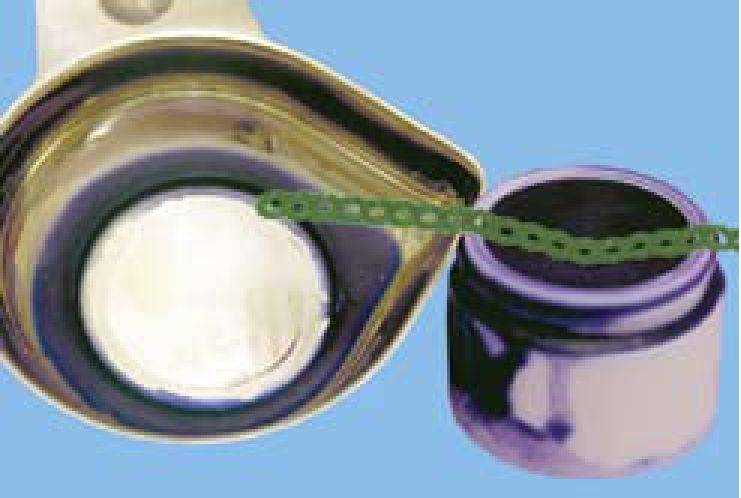

Вытекший воск

Моделировочные воски, содер жащие свинец, обладают очень незначительным растяжением и усадкой.

Однако это свойство компенсировано намного боль шей потерей массы, чем у сильно разбавленных синтетикой фрезе ровочных восков. В зависимости от состава, воски различаются по коэффициенту термического рас ширения и по показателю умень шения плотности при нагреве.

Объемное напряжение воска, которое возникает при этом на каркасе, нормализуется примерно через 5 минут. Это значит, что восковую композицию нужно выдержать на модели после окончания моделирования или фикса ции литниковой системы не менее 5 минут, и только после этого ее можно снимать.
