Варианты изготовления разборной модели.

Варианты изготовления разборной модели.

Второй операцией по созданию металлокерамических конструкций является изготовление гипсовой разборной модели.

Существует несколько методов изготовления разборной модели:

A. штифтовой метод;

Б. метод с использованием пиндекс-системы;

B. бесштифтовой метод.

ИЗГОТОВЛЕНИЕ МОДЕЛИ ШТИФТОВЫМ МЕТОДОМ Процесс изготовления гипсовой разборной модели для металлокерамической конструкции штифтовым методом можно условно разделить на 3 этапа:

I этап — установка штифтов;

II этап — получение гипсовой модели;

III этап — распиливание гипсовой модели на сегменты.

ИЗГОТОВЛЕНИЕ РАЗБОРНОЙ МОДЕЛИ С ИСПОЛЬЗОВАНИЕМ ПИНДЕКС-СИСТЕМЫ

При изготовлении разборных моделей с помощью пиндекс-системы используется специальный прибор для разметки и сверления параллельных отверстий точных размеров и глубины, набор штифтов и специальных втулок для направляющих штифта (для прецизионной «посадки» штампика в цоколь модели).

ИЗГОТОВЛЕНИЕ МОДЕЛИ БЕСШТИФТОВЫМ МЕТОДОМ

При бесштифтовом методе нет необходимости использовать два типа гипса, что экономит время и материалы. С помощью производимых разными фирмами комплектов пластмассовых форм, обеспечивается точное и прочное положение элементов разборной модели и надежная фиксация модели в артикуляторе.

• Модель — это образец для изготовления какого-либо изделия, точно воспроизводящий форму последнего.

• Модель челюсти — это точная репродукция поверхности твердых и мягких тканей, расположенных на протезном ложе и его границах.

• Штифты для изготовления гипсовой разборной модели различаются:

A. по конструкции и форме рабочей части:

- с цоколем плоским (предотвращают перекручивание штифта) или игольчатым (для фиксации в оттиске в области препаровки зубов);

- с ретенциями — насечками — и канавками, обеспечивающими лучшую фиксацию в оттискном материале;

- штекерной формы — уплощенные участки предотвращают перекручивание штифта и облегчают отделение или срезку штифта после окончательного изготовления штампика;

Б. по конструкции и форме направляющей части:

- с цилиндрической или конической (облегчает посадку и изъятие штампика из цоколя модели) направляющей частью;

- с одинарной или двойной направляющей [с одной или двумя направляющими (в том числе с длинной иглой для фиксации в крае оттиска) ];

- с длинной иглой для фиксации в крае оттиска; B. по размеру (длине, ширине, диаметру).

• Гипс по твердости разделяют на 5 классов (ISO):

I — мягкий — используется для получения оттисков;

II — обычный — используется для наложения фиксирующих повязок;

III— твердый — используется для изготовления диагностических моделей в технологии съемного протезирования, а также для изготовления цоколя разборной модели в технике несъемного протезирования;

IV — сверхтвердый — используется для изготовления разборной модели;

V — особотвердый (синтетический) — используется для изготовления точных моделей.

• Гипсовую модель можно распиливать с помощью:

- специального лобзика и пилок разного размера, толщины, длины; - зуботехнического мотора и отрезных дисков с алмазным покрытием (диски различаются диаметром, толщиной, перфорацией и выбираются в зависимости от вида модели);

- специального прибора для распиливания модели на сегменты — сверлильно-разрезного аппарата.

ИЗГОТОВЛЕНИЕ МОДЕЛИ ШТИФТОВЫМ МЕТОДОМ



I этап — установка штифтов

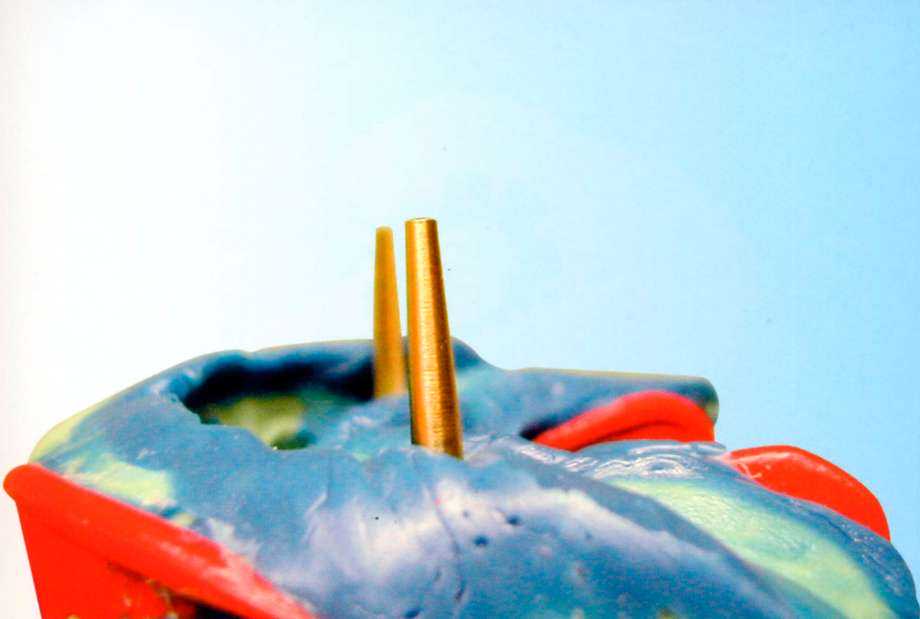

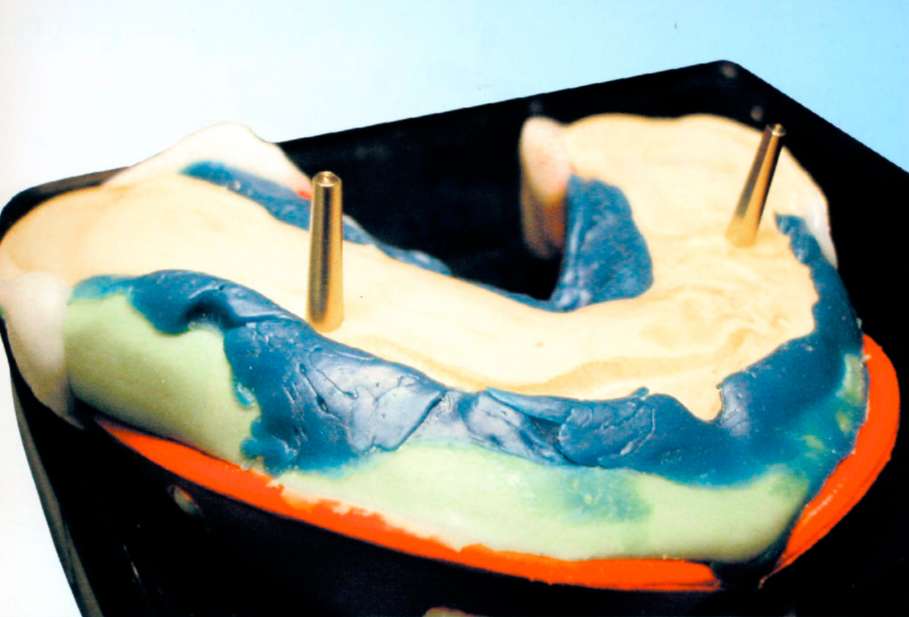

Первый этап изготовления разборной модели — установка штифтов, например, игольчатых с фиксацией в области препаровки _

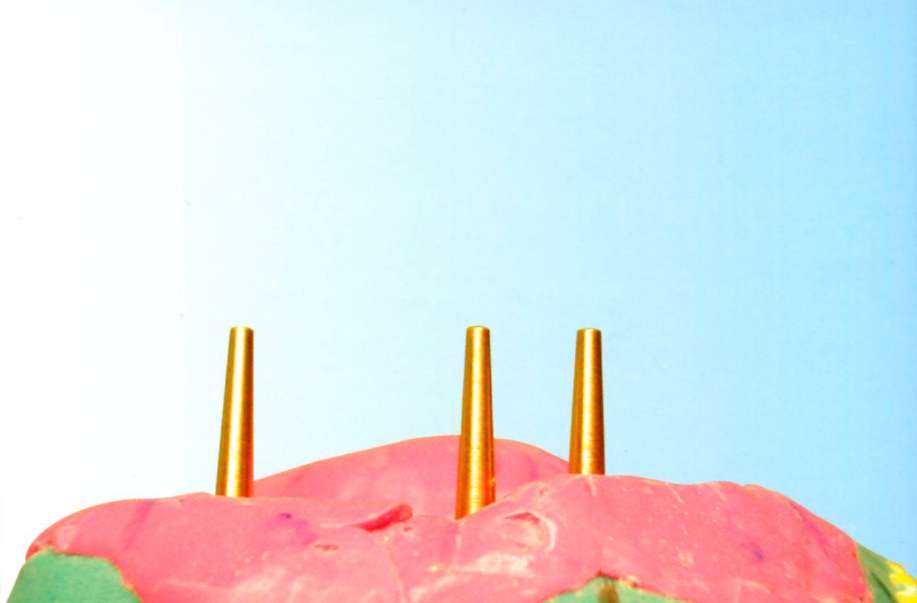

Установленные штифты должны быть параллельны друг другу в разных плоскостях





...и если штифты будут одинаковы по высоте,...

...то не будет трудностей с нахождением их в основании цоколя модели. II этап — получение гипсовой модели

Замешиваем гипс IV класса.

Замешивание гипса лучше производить в вакуумном смесителе.

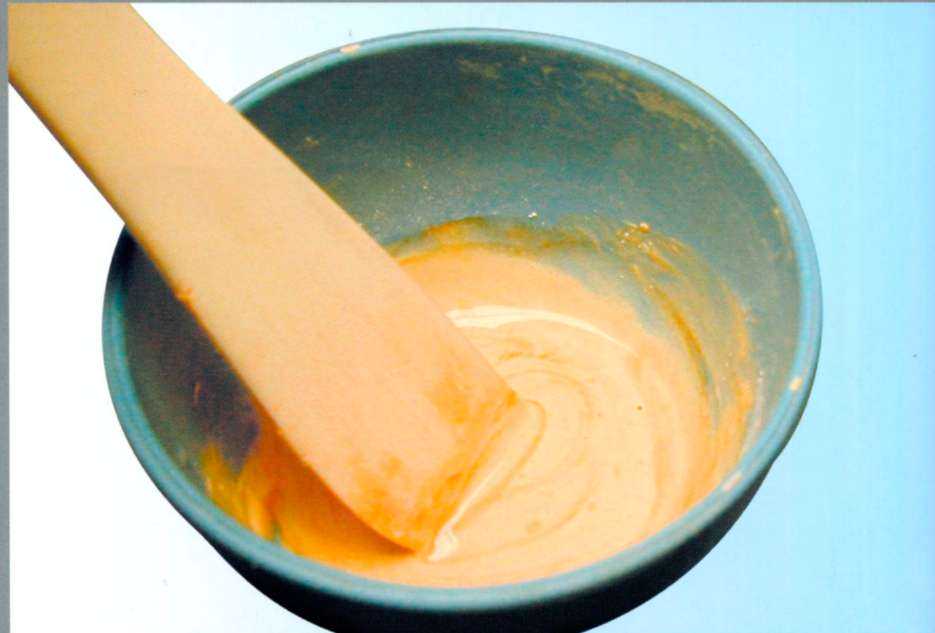

Это обеспечивает гомогенную структуру материала без включений пузырьков воздуха, которые в дальнейшем делают модель пористой. Если вакуумного смесителя нет, то замешиваем гипс в резиновой чаше.

Замешивание гипса вручную может приводить к неоднородности гипса и образованию в нем пузырьков воздуха.

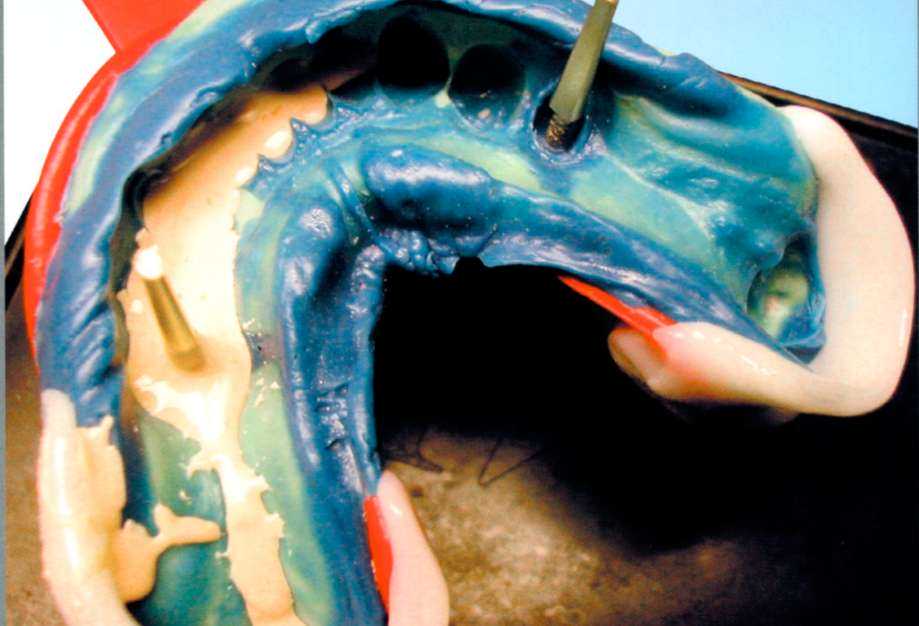

Перед заливкой в области концевых краев оттиска с помощью многоразового силикона оформляем ограничители для гипса. Замешанный гипс заливаем в оттиск до его границ. На данном этапе используем вибрационный столик.

Он может быть различных размеров и,как правило, обеспечивает два режима вибрации. Благодаря вибрации, гипс равномерно и точно заполняет оттиск.

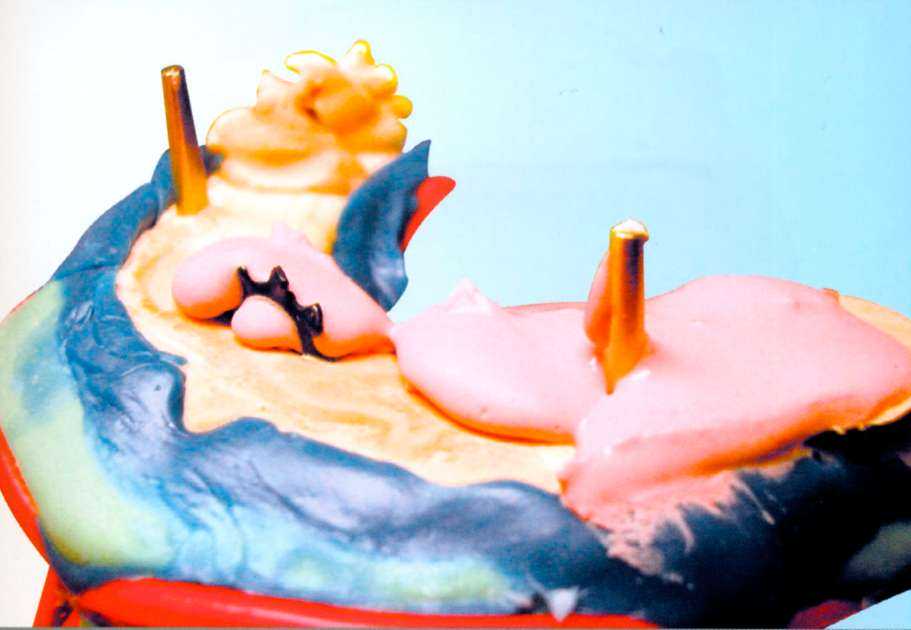

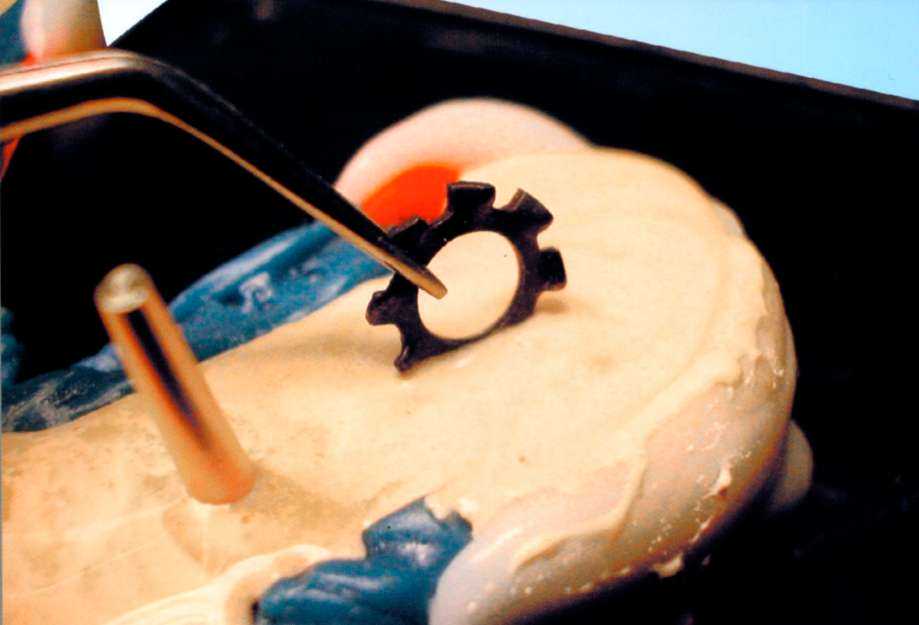

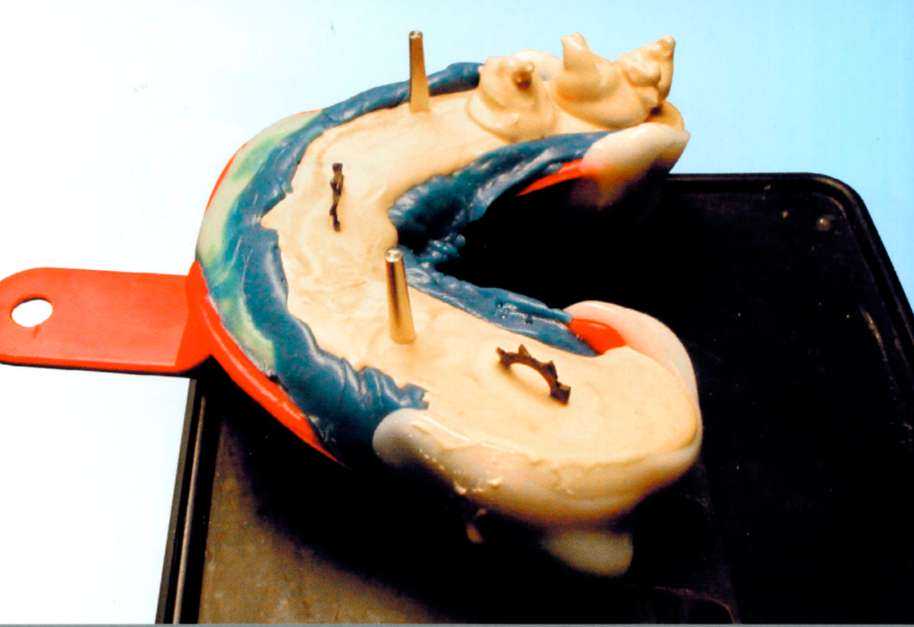

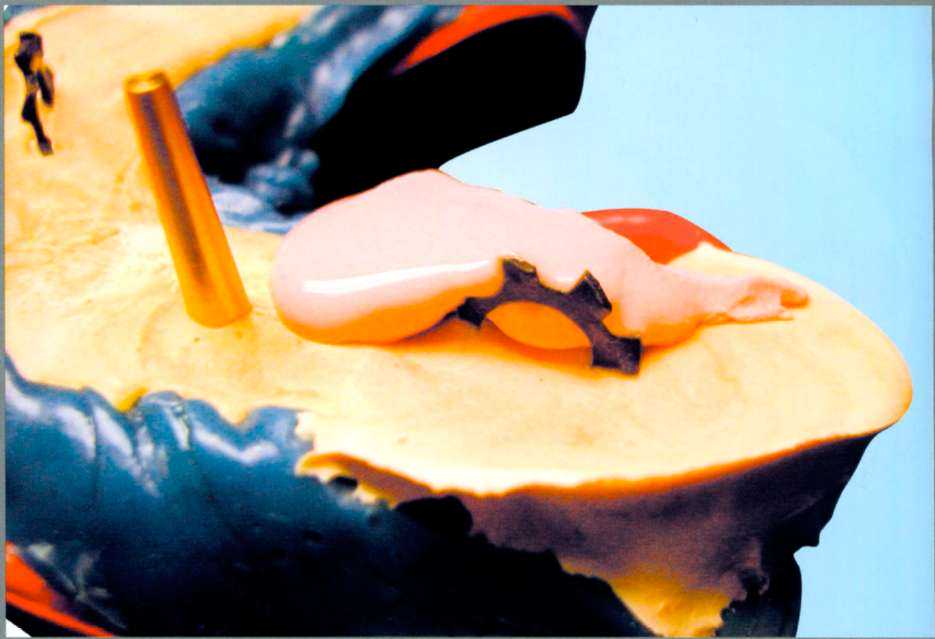

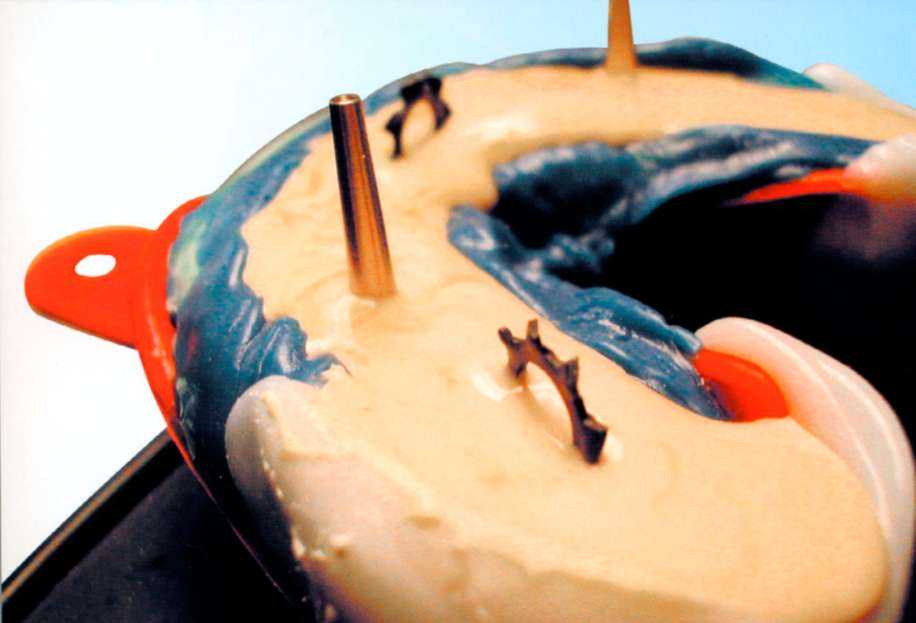

К началу фазы «схватывания» гипса в области промежуточных и концевых участков модели устанавливаем специальные ретенционные приспособления для последующей фиксации несъемных сегментов в цоколе модели.

Ретенционные пункты можно создать с помощью гипса.

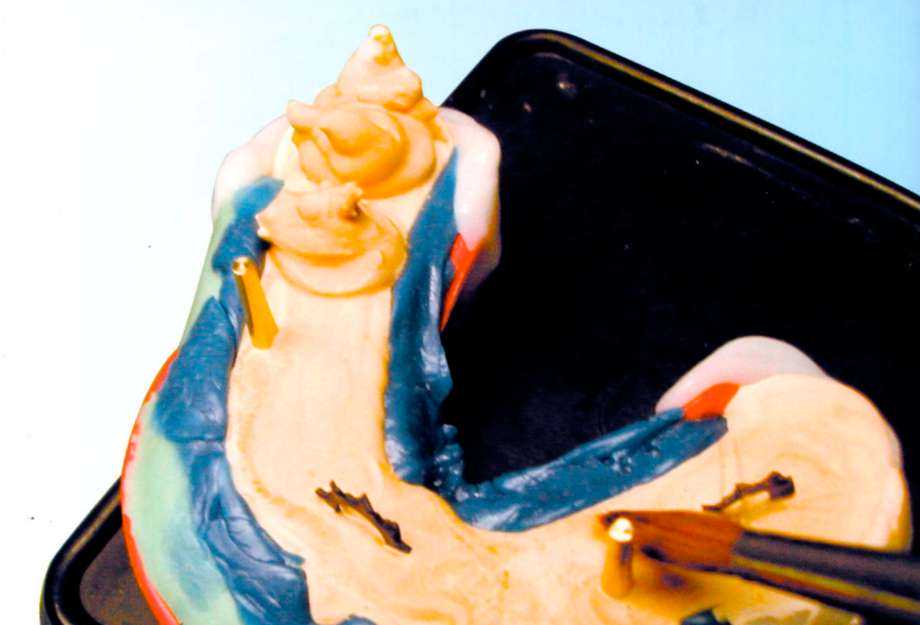

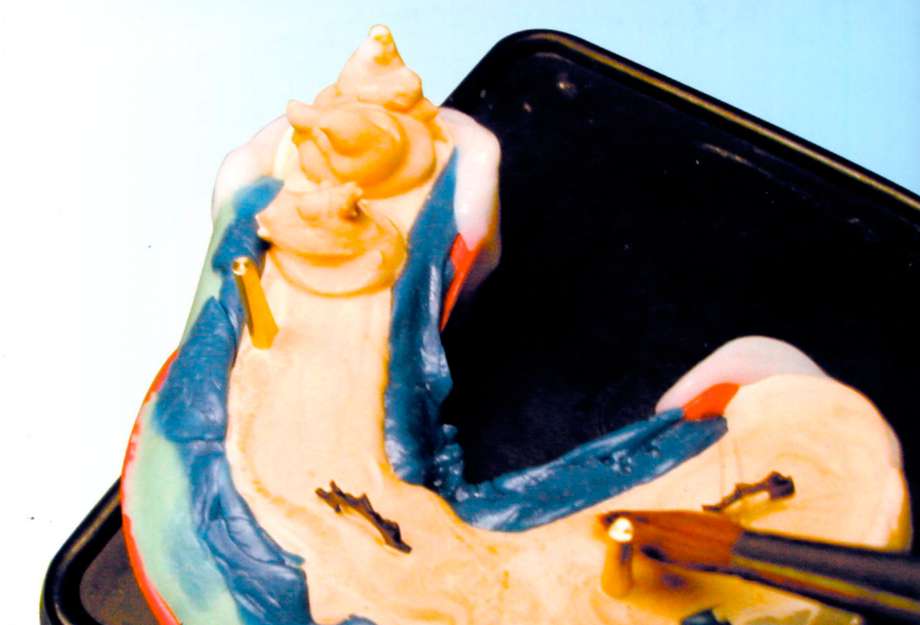

После отвердевания гипса IV класса наносим на его поверхность, в области штифтов, изолирующую жидкость для разделения гипса IV класса от гипса III класса (цокольного) и дальнейшего легкого извлечения штампика из модели (после ее распиливания).

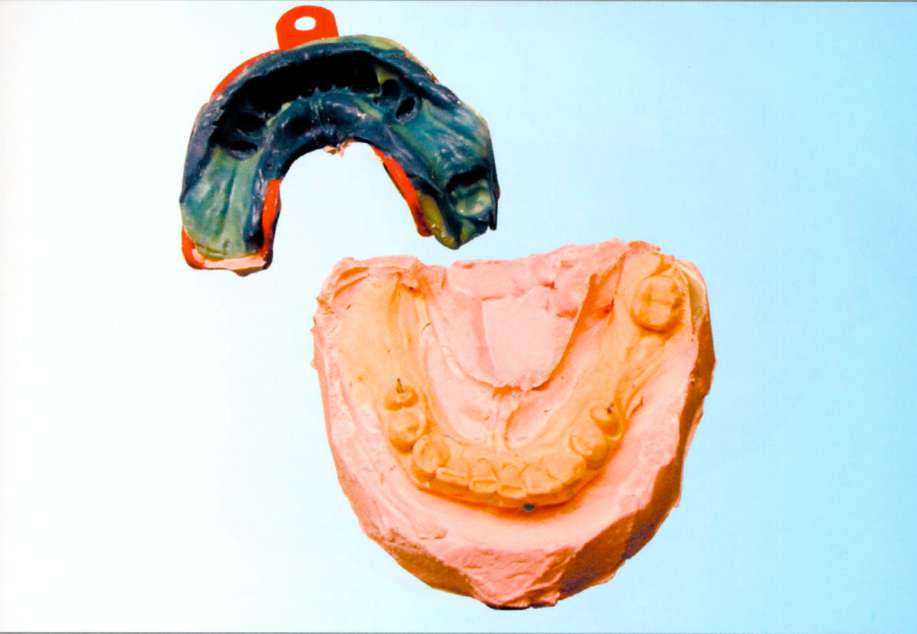

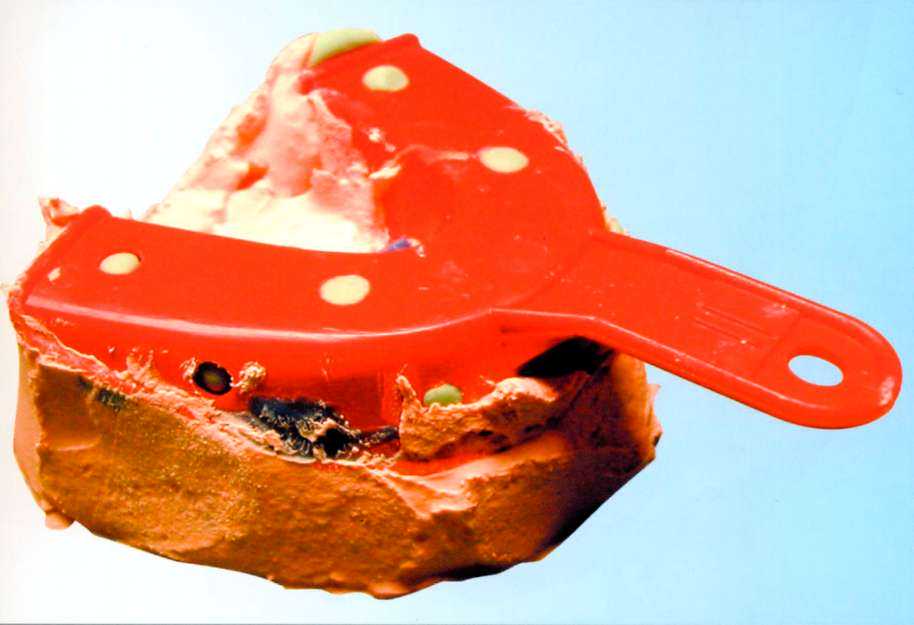

Далее замешиваем гипс III класса, постепенно заливаем его на ранее заполненный гипсом IV класса оттиск и формируем цоколь модели. Когда гипс отвердел, необходимо аккуратно снять оттиск с готовой модели.

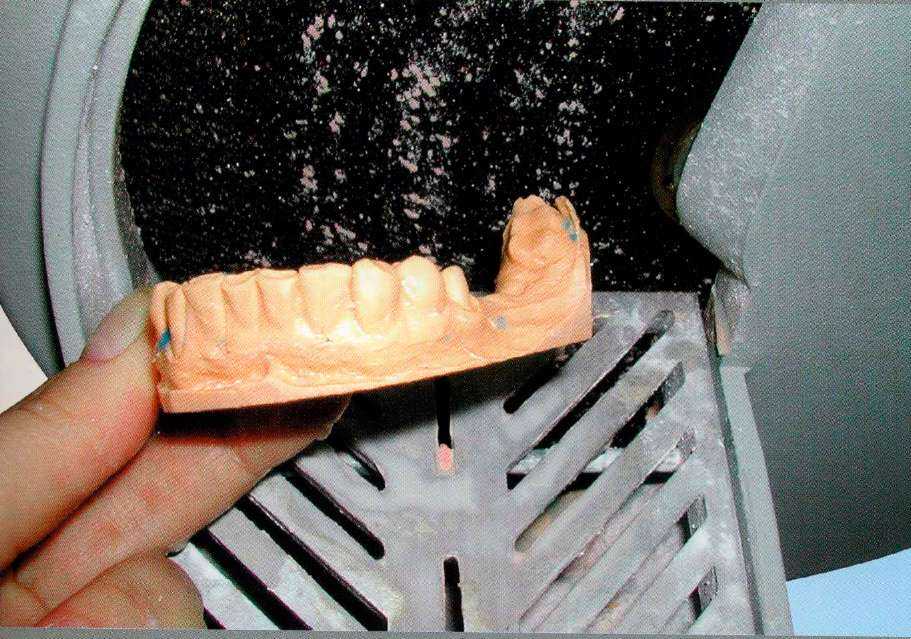

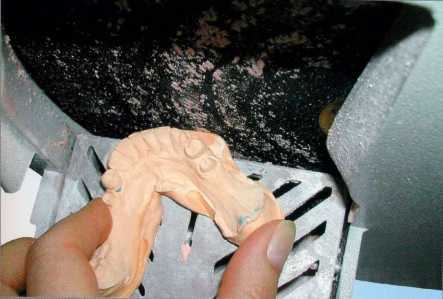

Оформляем края (контуры) цоколя модели с помощью аппарата для обрезки моделей — триммера.

Существует два типа триммеров:

— дисковые с подключением воды;

— со шлифовальной лентой и вытяжкой

— для сухой обработки цоколя модели.

Триммер сухого типа предпочтителен, так как при работе с ним модель

не увлажняется и не происходит ее объемной деформации при высыхании.

После использования триммера с подключением воды модель необходимо просушить. III этап —

распиливание гипсовой модели на сегменты

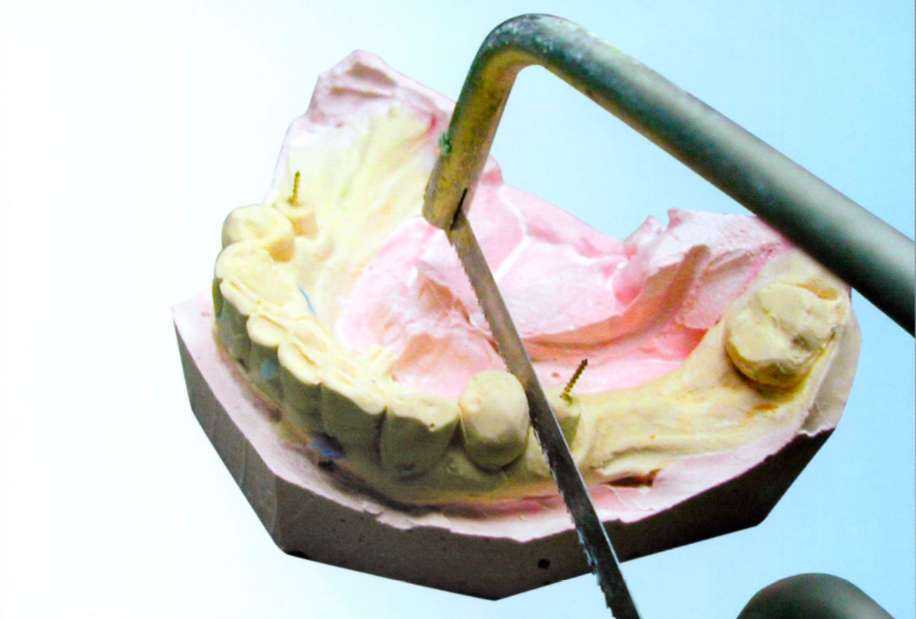

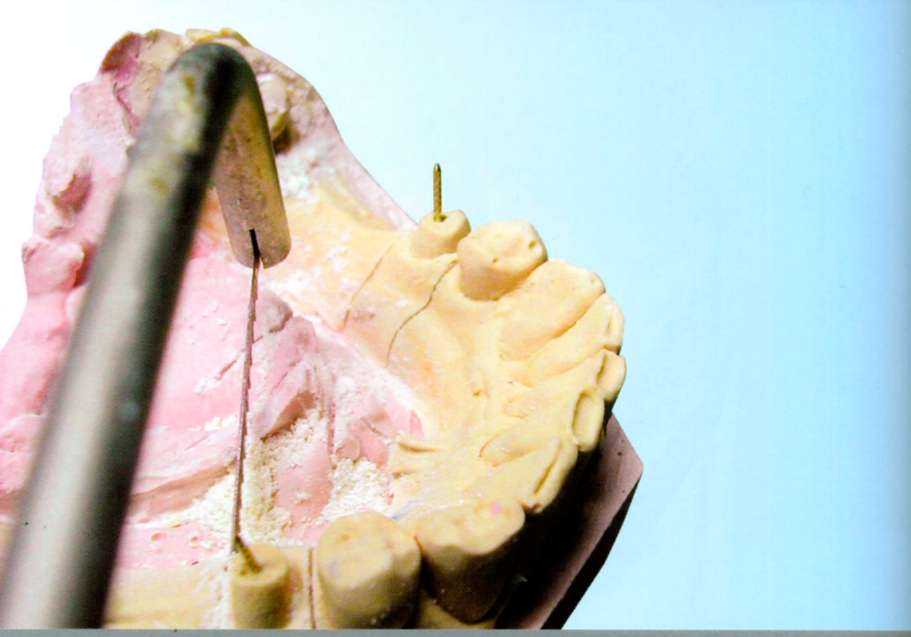

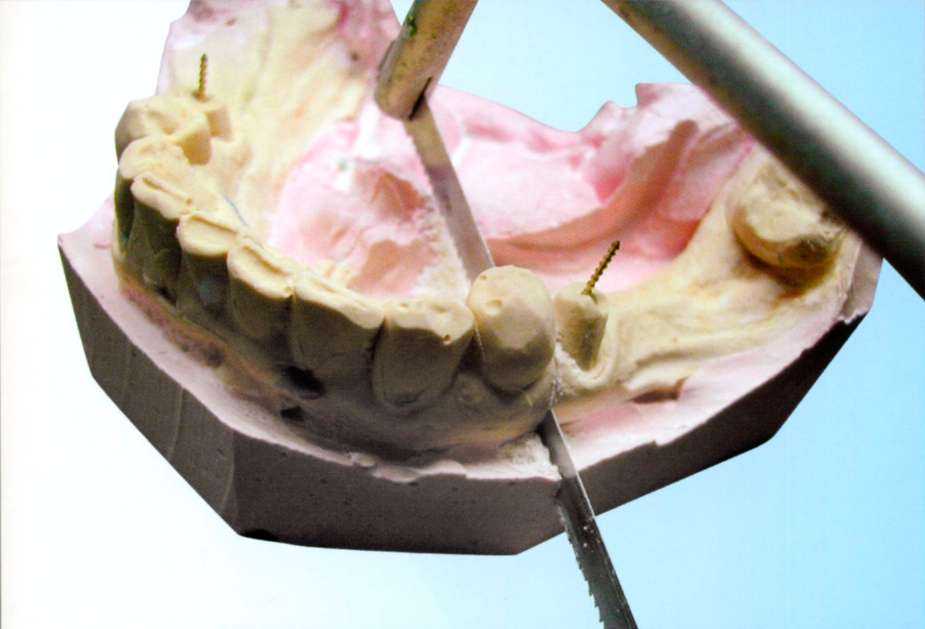

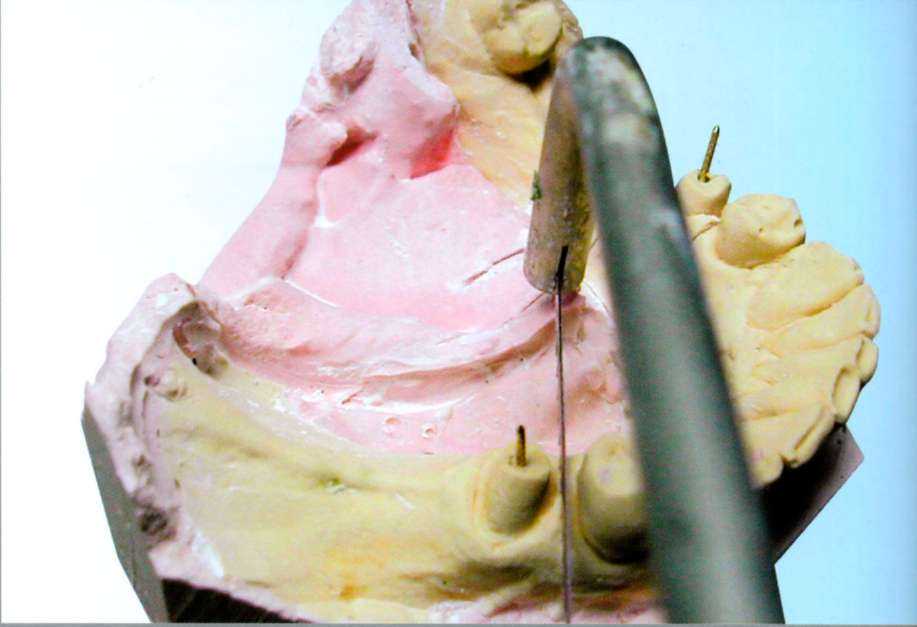

При работе лобзиком делаем параллельные распилы гипса IV класса до касания лобзика гипса III класса.

Распилы модели на сегменты должны быть обязательно параллельны. Если это правило не выполняется, то сегмент невозможно будет вынуть из модели.

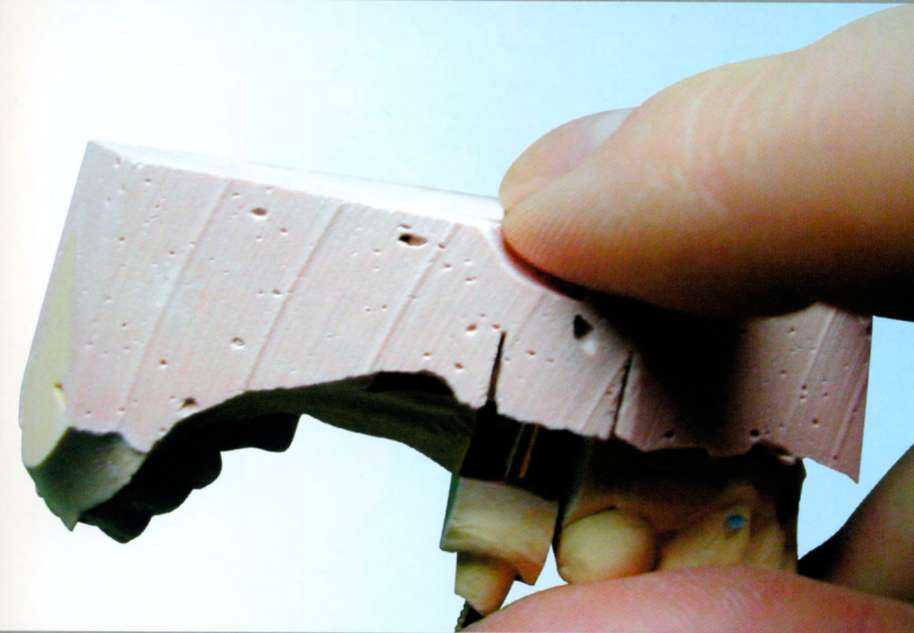

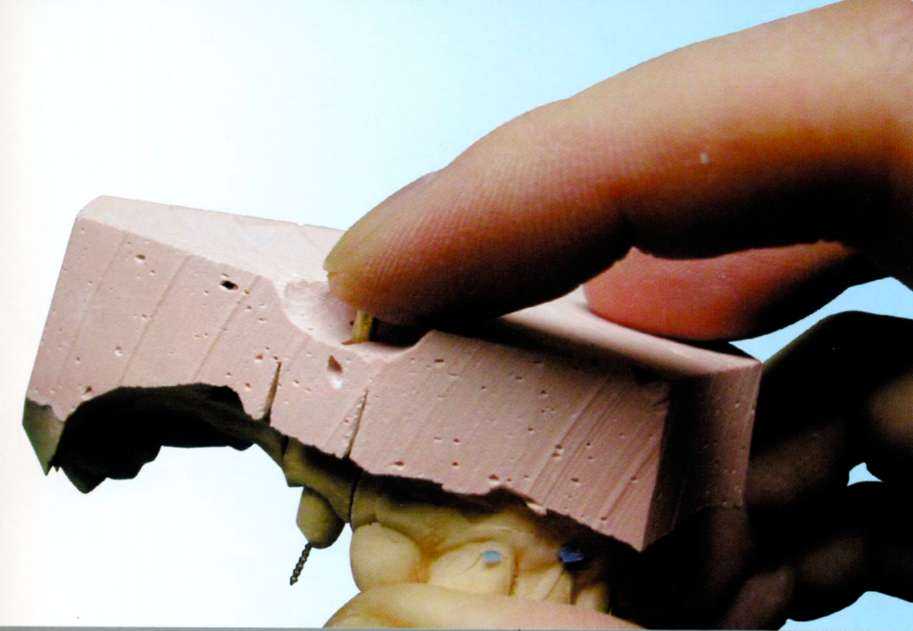

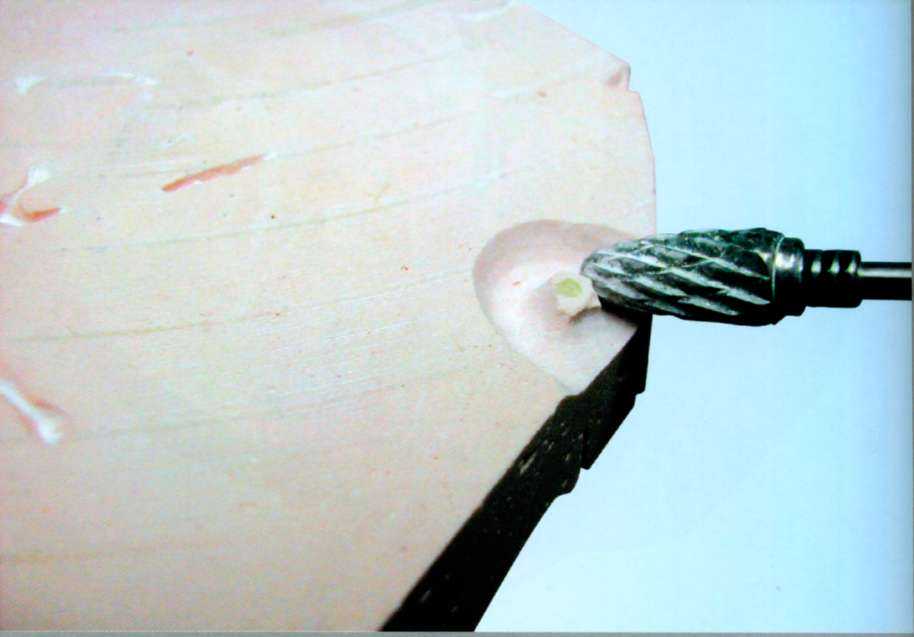

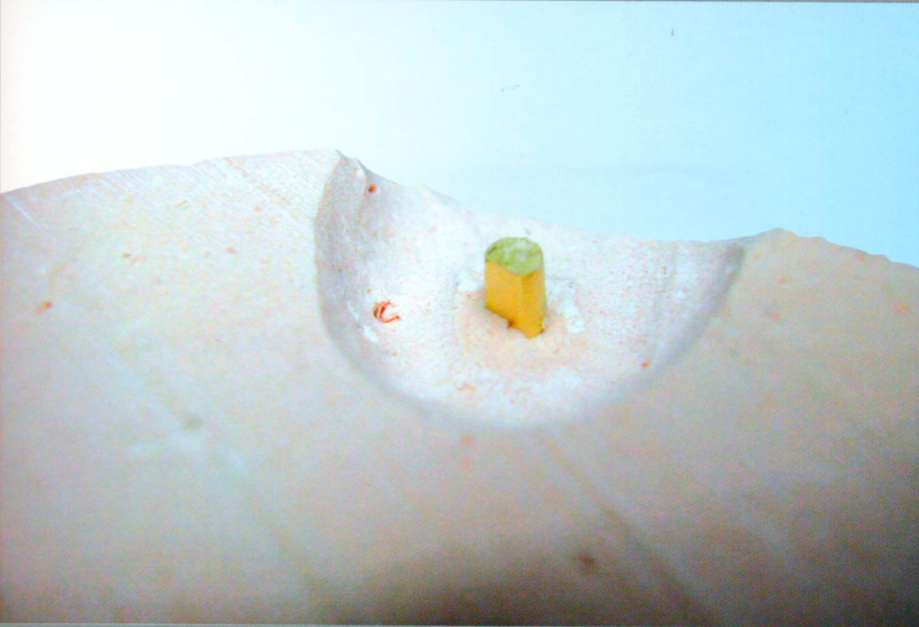

На основании модели частично освобождаем штифты от гипса,... ...что облегчает извлечение штампиков из модели.

Фрезой убираем неровности гипса.

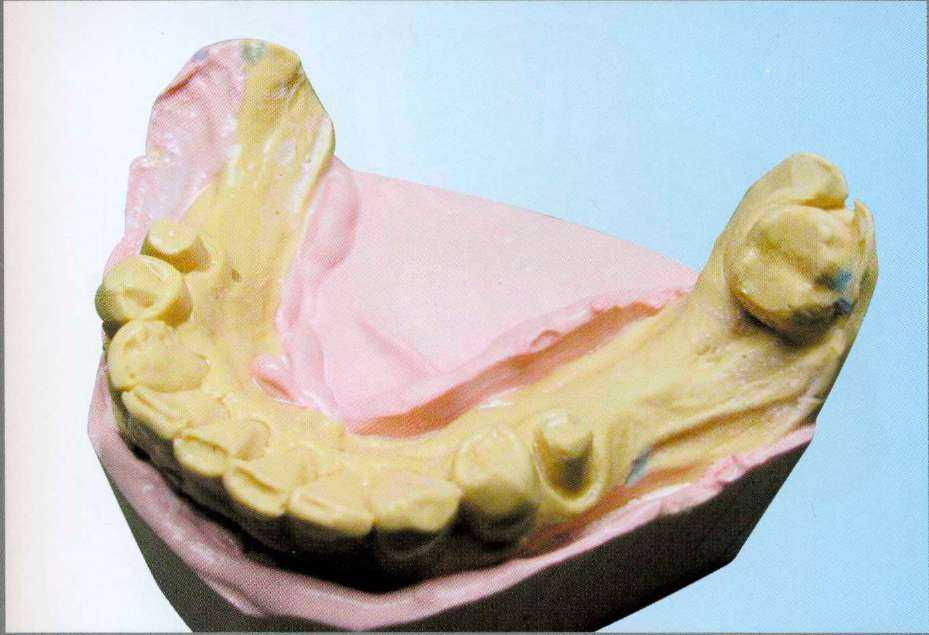

Из готовой разборной модели извлекаются гипсовые штампики препарированных зубов. Остальные фрагменты зубного ряда соединены ретенционными приспособлениями или ретенционными пунктами из гипса с цоколем модели.

ИЗГОТОВЛЕНИЕ РАЗБОРНОЙ МОДЕЛИ С ИСПОЛЬЗОВАНИЕМ ПИНДЕКС-СИСТЕМЫ

Замешиваем гипс IV класса твердости в вакуумном смесителе и заполняем им оттиск до границ. Оттиск для более точного заполнения гипсом помещаем на вибростолик на несколько секунд.

После отвердевания гипса извлекаем модель зубного ряда из оттиска. Шлифуем модель с использованием триммера, делая ровное основание модели. Аккуратно оформляем внешние границы модели...

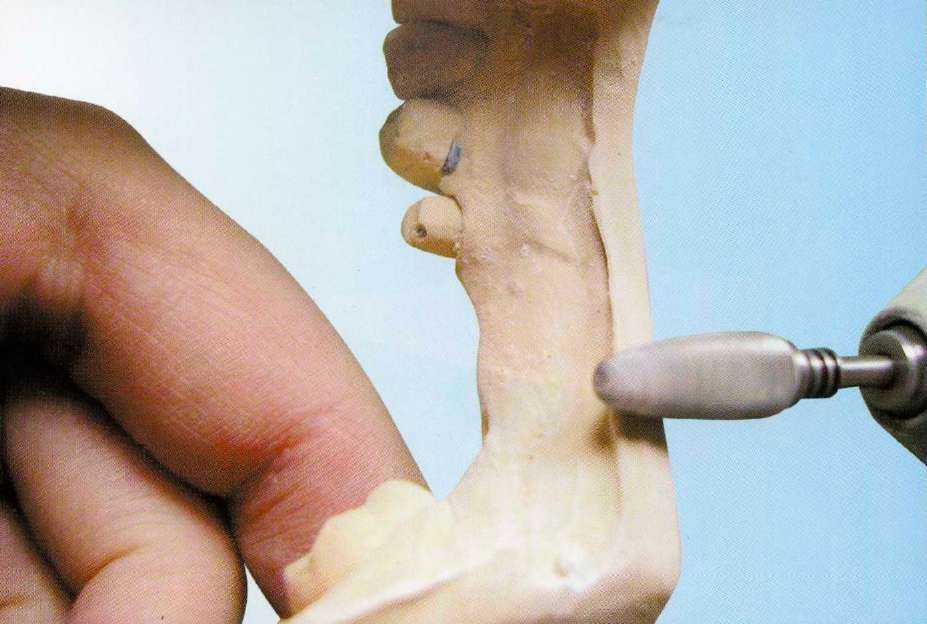

Если использовался триммер с влажной обработкой модели (подключенный к воде), то модель должна быть просушена, а затем специальной фрезой для обработки гипса оформляем внутреннй контур модели. _

Используя автоматический прибор для сверления параллельных отверстий под штифты с лазерным указателем и регулировкой глубины сверления (пиндексмашины, пиндекс-системы), подготавливаем модель к установке штифтов (пинов).



Лазерная точка соответствует сверлу, находящемуся под плавно опускающимся столиком.

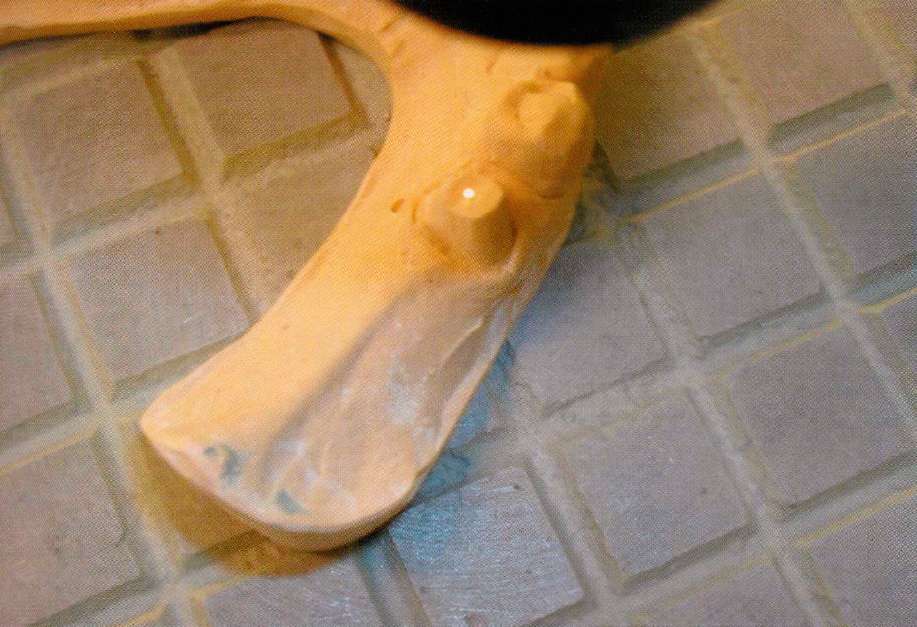

Просверливаем отверстия не только под препарированные зубы, но и под остальные фрагменты зубного ряда.

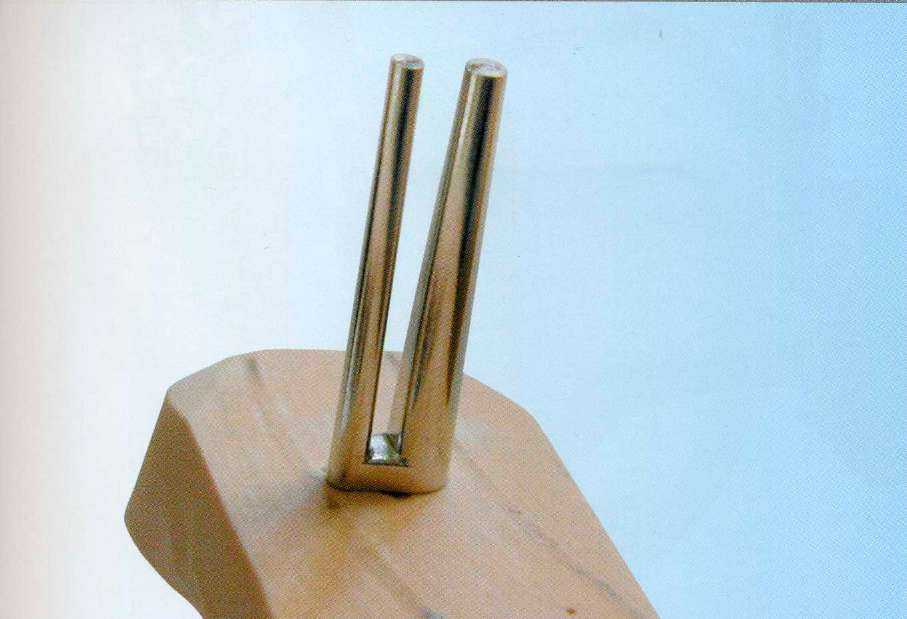

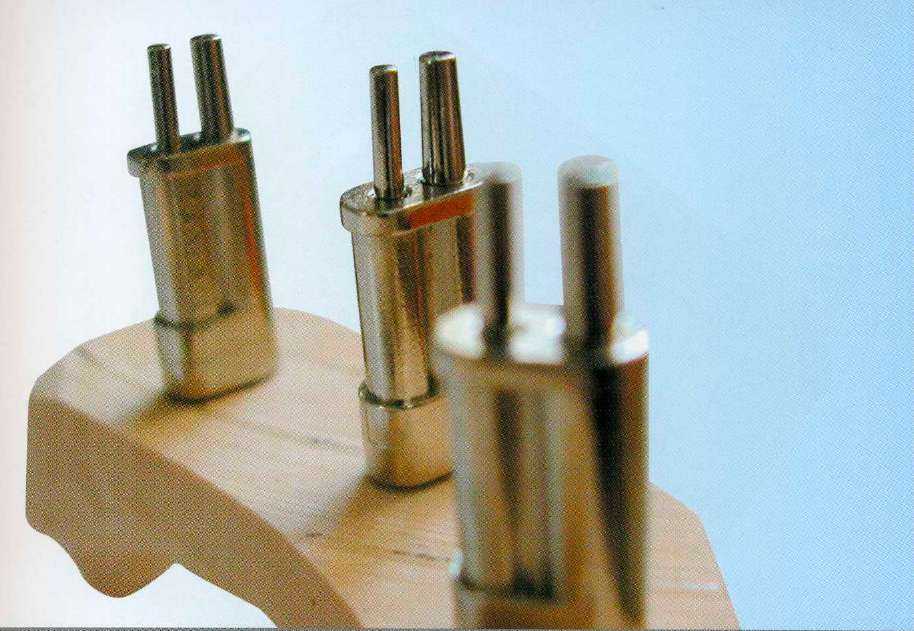

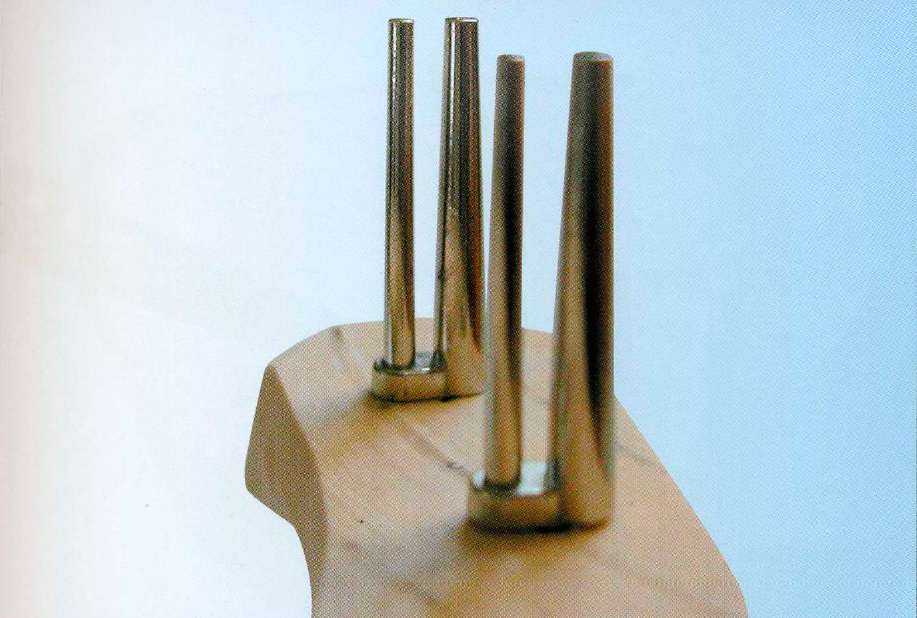

Используя специальный клей, устанавливаем штифты ( например, с двумя направляющими «би-пины»).

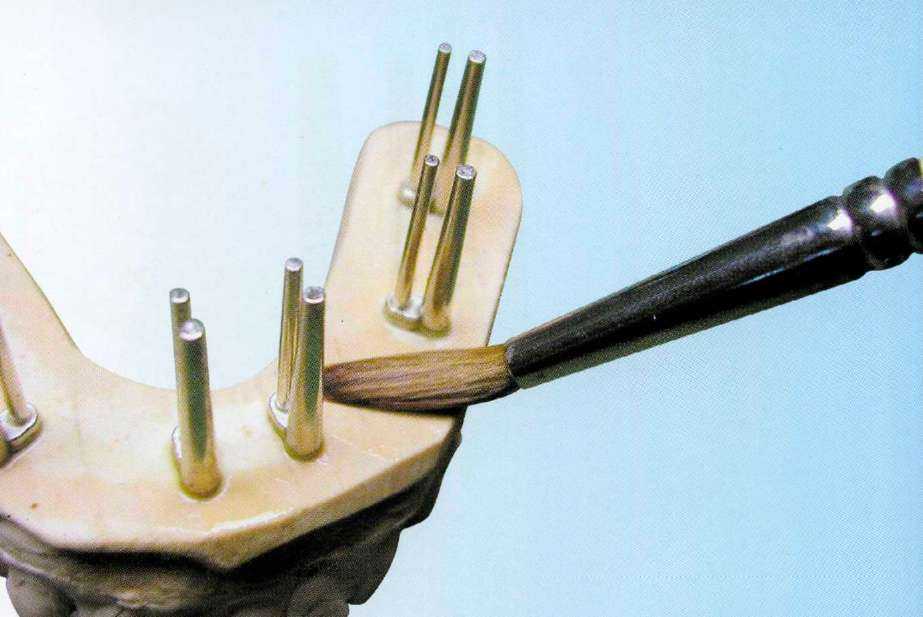

Наносим изолирующую жидкость «гипс от гипса», предотвращая соединение модели зубных рядов с цокольным гипсом.

Если используются втулки для направляющих штифта, то они одеваются на направляющие до заливки цоколя модели.

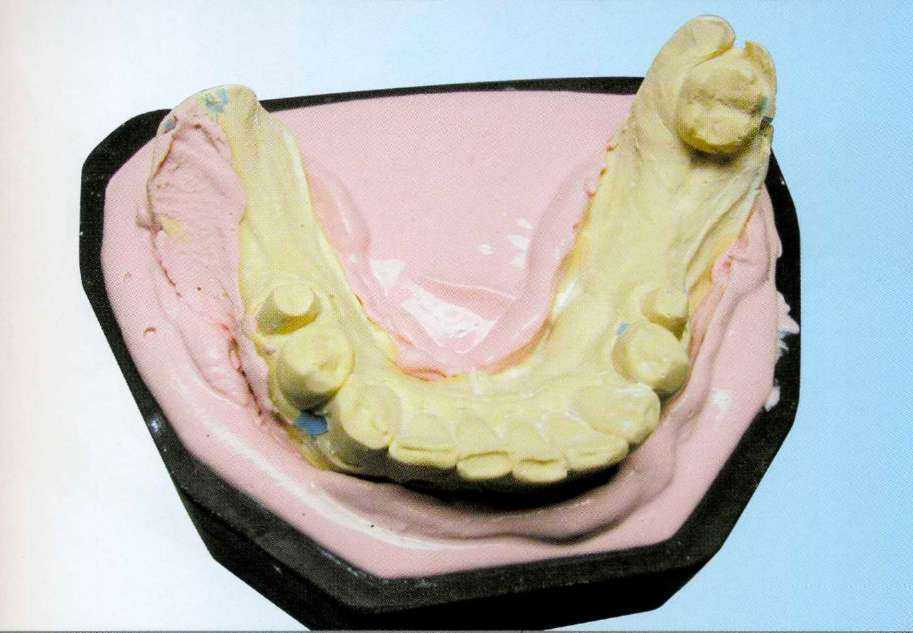

Применяя формообразователь для цоколя модели, устанавливаем на него модель зубного ряда и заливаем цокольный гипс (гипс III класса).

После отвердевания цокольного гипса аккуратно оформляем края модели на триммере, после этого просушиваем модель, если триммер подключен к воде.

Отделяем от цоколя модель зубного ряда.

Диском с алмазным покрытием распиливаем модель на сегменты. Распилы должны быть параллельны.

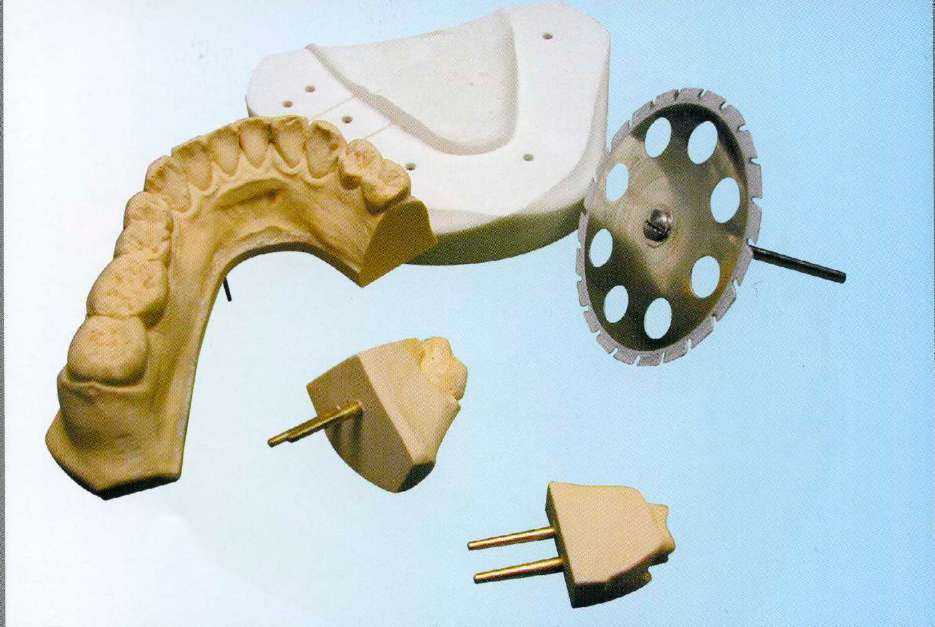

При использовании пиндекссистемы мы получаем разборную модель, из цоколя которой можно извлекать не только штампики препарированных зубов, но и фрагменты всего зубного ряда.

ИЗГОТОВЛЕНИЕ МОДЕЛИ БЕСШТИФТОВЫМ МЕТОДОМ

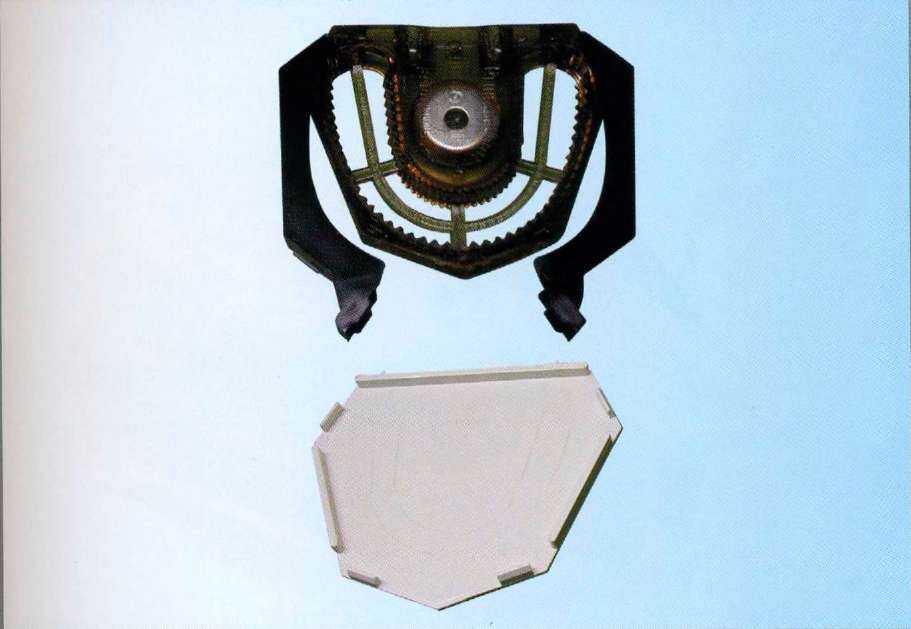

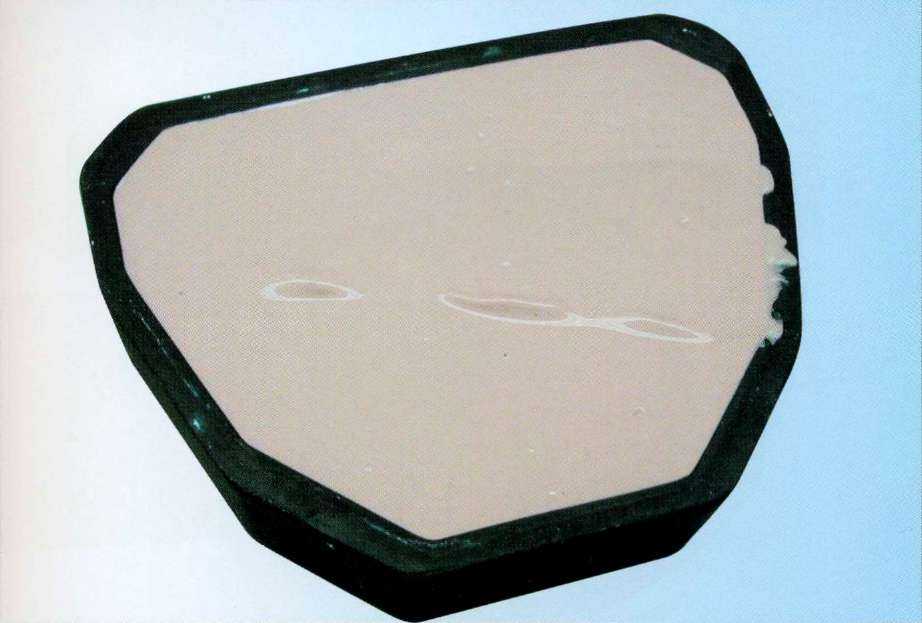

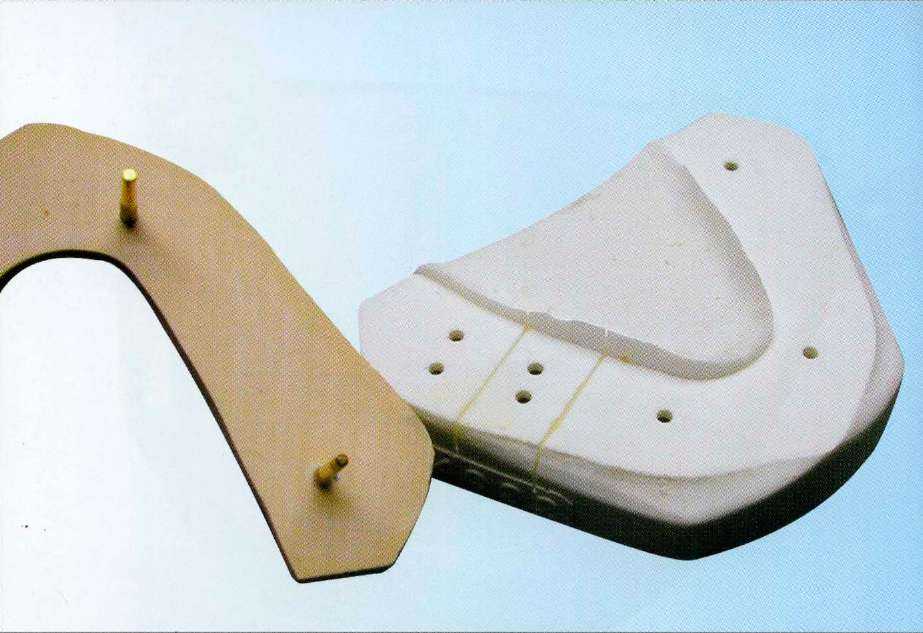

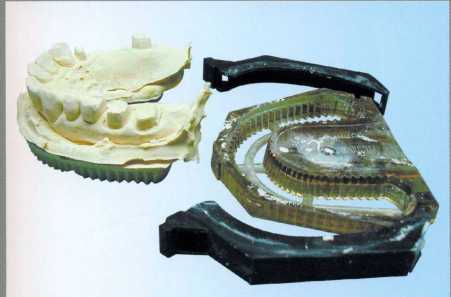

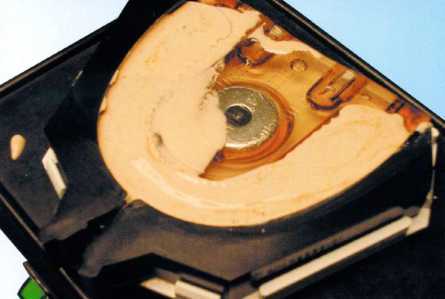

Подготавливаем пластмассовую форму, обрабатывая ее изолирующим от гипса спреем. Замешанным гипсом IV класса заполняем пластмассовую форму, а затем — оттиск.

Соединяем заполненные гипсом поверхности.

Оставляем их до полного отверждения гипса. Снимаем оттискную ложку с оттиском и получаем готовую модель. При данном методе нет необходимости использовать два типа гипса и триммер, соответственно, экономится материал и время.

После извлечения модели из пластмассовой формы распиливаем ее на сегменты, используя разрезной алмазный диск.

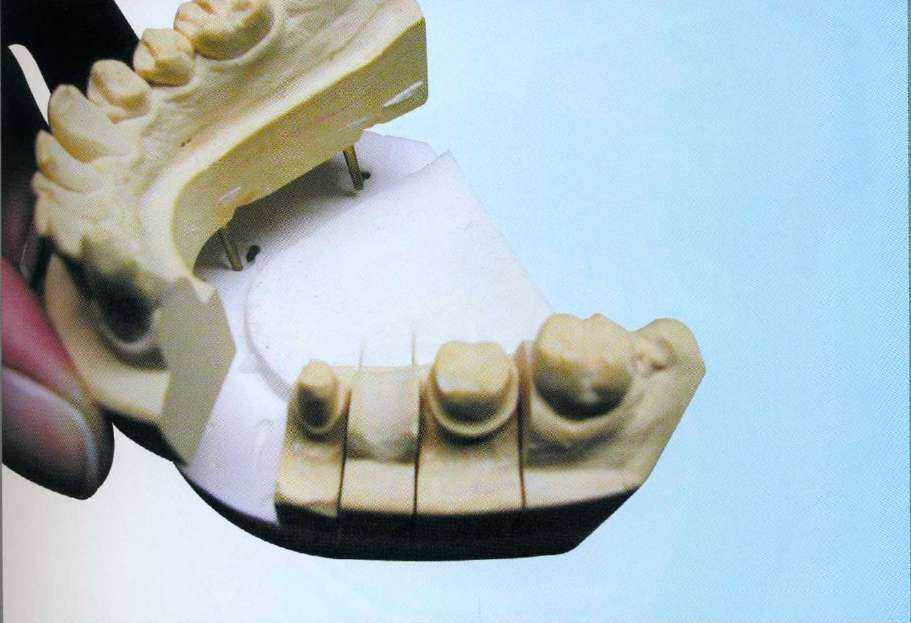

Сегменты разборной модели легко устанавливаются в форму, так как каждому сегменту соответствует цифровое обозначение на пластмассовом основании формы.

Модель прочно фиксируется внешними рамками формы основания.
