Особенности применения массы Duceram Plus

Особенности применения массы Duceram Plus

Металлические каркасы, при отсутствии специальных рекомендаций завода-изготовителя, обрабатываются с помощью фрезы (рис. 19) и в пескоструйном ашизрате с использованием А1
0
(100- 150 мкм) при давлении 2 бара (для сплавов неблагородных металлов до 4 бар) (рис. 20). Создание окисной пленки (оксидация) выполняется соответственно указаниям изготовителя сплава. Затем оксид, если нет иных рекомендаций, удаляется в соответствии с вышеуказанными правилами.

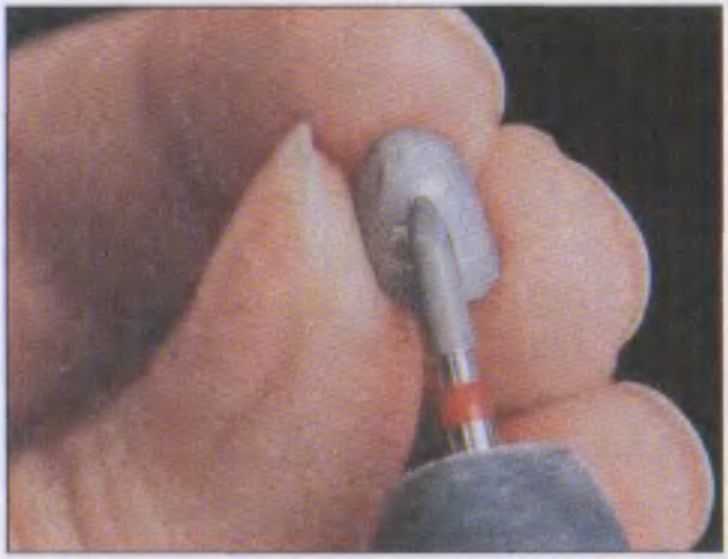

Рис. 19. Обработка металлического каркаса с помощью фрезы

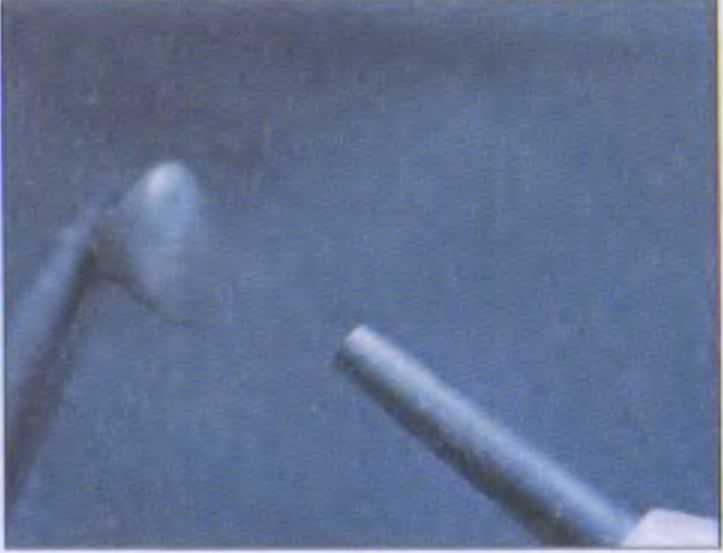

Рис. 20. Пескоструйная обработка каркаса
При применении порошковой опаковой массы ее смешивают до густой консистенции со специальной жидкостью О или OL, наносят кисточкой или специальным стеклянным инструментом на весь каркас и обжигают в соответствии с инструкцией (рис. 21).
При использовании пастообразной опаковой массы ее наносят тонким слоем на сухой каркас с помощью кисточки (рис. 22). Регулирование консистенции насты осуществля-
Рис. 21. Нанесение порошковой опаковой массы с помощью кисточки (о) и стеклянного инструмента (6).

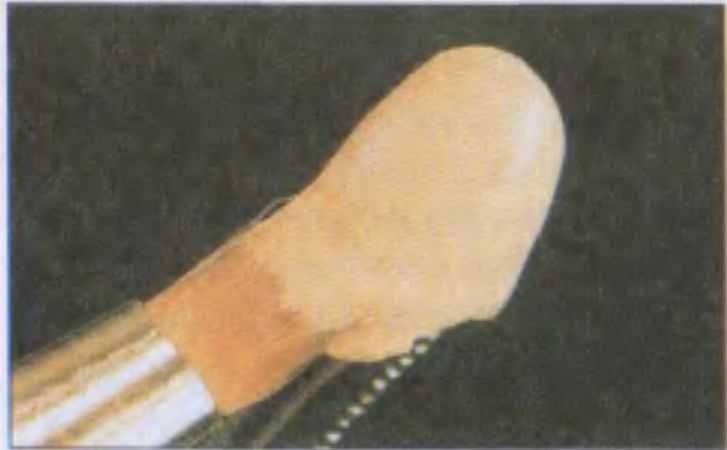

Рис. 22. Нанесение пастообразной опаковой массы.
ется с помощью жилкости для пастообразной опаковой массы. Органическая основа пасты требует для высыхания более длительного времени предварительной сушки и подобранной к типу печи базовой температуры.
Конечная температура первого обжига опаковой массы ориентирована на тип сплава. Сплавы с высокой температурой плавления (сплавы неблагородных металлов, сплавы на основе палладия) для лучшего смачивания поверхности металла необходимо обжигать при температуре примерно на 50*С выше. Максимальная же температура обжига опаковой массы должна быть всегда как минимум на 100`С ниже указанной изготовителем сплава температуры плавления. Для сплавов с низкой температурой плавления (сплавы с высоким содержанием золота и биосплавы) в целях снижения температуры обжига опаковой массы (900"С) рекомендуется использование специальной «нейтральной массы».
Эта керамика позволяет закладывать индивидуальный цвет за счет использования 7 пастообразных и порошковых интенсивных опаковых масс, как бы индивидуализирующих опаковый слой.

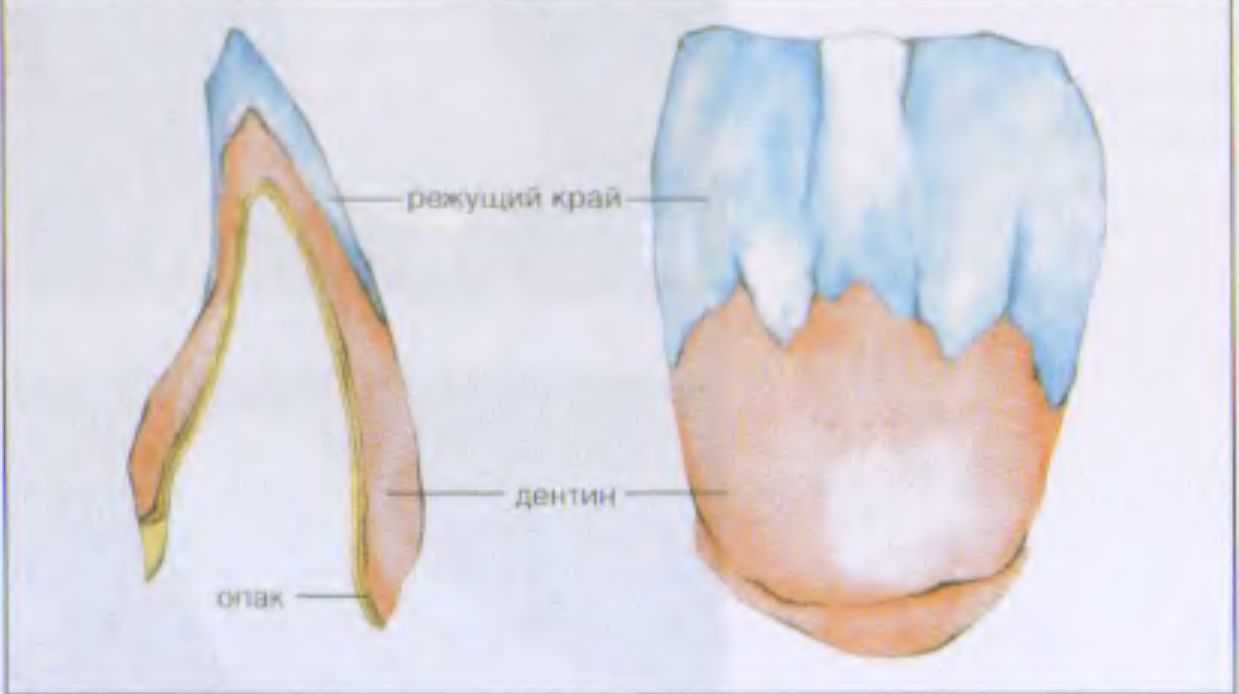

Рис. 23. Схема стандартной техники нанесения слоев керамики для передних зубов

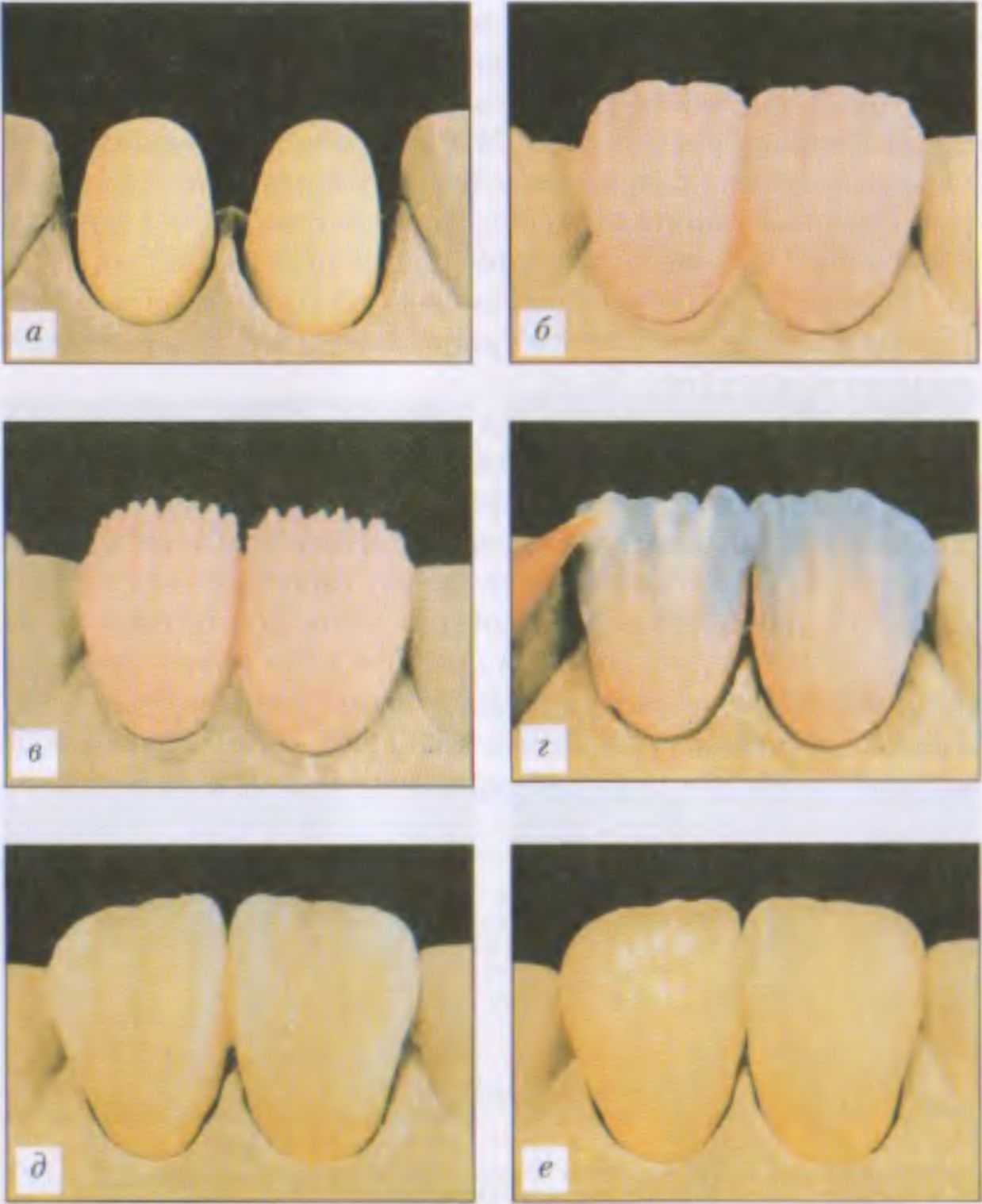

Рис. 24. Последовательность нанесения керамики: а — второй слой опаковой массы после обжига усиливает покрывающий эффект; б — начальное нанесение дентинопой массы дает хорошее представление о будущей анатомической форме, размере и положении зубов: в — срезание деитина для создания места прозрачной массе; г - нанесение прозрачной массы для достижения естественности режущего края; д — коррекция анатомической формы после первого обжига лентиновой массы, е - общий вид коронок после второго обжига
При стандартной технике нанесения слоев керамики последовательность приемов выглядит следующим образом (рис. 23). После нанесения второго опакового слоя, усиливающего покрывающий эффект (рис. 24. о), переходят к воссозданию полной анатомической формы зуба дентином с учетом формы, размера и положения зуба (рис. 24, б). Затем срезают дентин с учетом последующего нанесения прозрачной массы (рис. 24, в, г). После первого обжига дентиновой массы проводят коррекцию анатомической формы (рис. 24, д) и массу подвергают второму обжигу (рис. 24, е).
Профессиональная техника нанесения слоев керамики осуществляется после второго обжига опаковой массы (рис. 25). Цветовой пространственный эффект, даже при тонких слоях керамического покрытия нридесневой, межзубных и небной поверхностей, может быть усилен за счет нанесения дентиновой массы 3D (рис. 26, а). При необходимости достижения более высокой интенсивности цвета дентин-массы можно частично или полностью заменить массами (хрома-дентины) из специального набора (Chromadentin-Set) (рис. 26, б). Прозрачные массы и массы для режущего края, нанесенные в виде отдель-

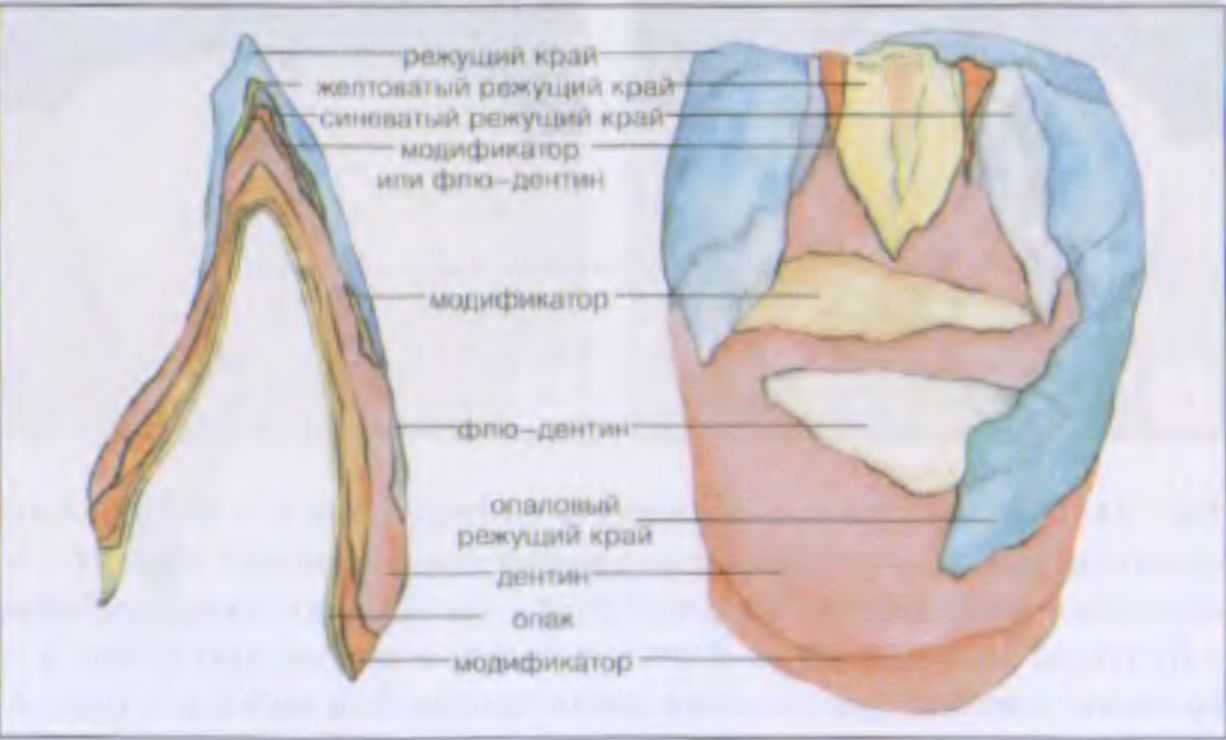

Рис. 25. Схема цветовых комбинаций профессиональной техники нанесения керамики
Риг. 26. Варианты профессиональной техники нанесения керамики: а - нанесение дентиновой массы 3D усиливает цветовой эффект пришеечной и межзубных областей коронки лаже при тонких слоях керамического покрытия; б для достижения высокой интенсивности цвета вместо дентиновой массы можно использовать хрома-дентины. сохраняющие цветовой тон н яркость; в нанесение прозрачных масс и масс для режущего края подчеркивает индивидуальные особенности коронки; г - вид коронки, выполненной по расширенной базовой схеме нанесения керамики; д нанесение масс из набо|ы для профессиональной техники; е коронка, изготовленная по профессиональной технике

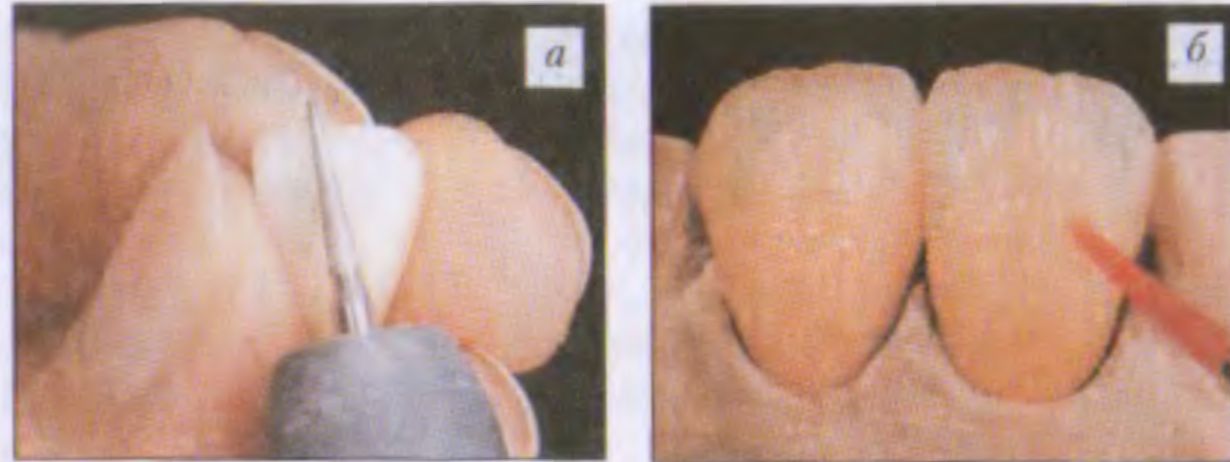

Рис. 27. Заключительное оформление керамики: а - коррекция поверхности и конту|юв коронки алмазным инструментом; б - глааурование и раскрашивание поверхности; в — общий вид готовой коронки
ных полосок, помогакгг подчеркнуть индивидуальный характер режущего края (рис. 26, в). Коронки, изготовленные по расширенной схеме базового нанесения керамики (рис. 26, /) и выполненные с помощью набора для профессионального исполнения (рис. 26, д, е), позволяют повысить качество технического исполнения протеза.
Коррекция керамического покрытия с целью совершенствования формы и поверхности достигается алмазными или твердосплавными борами. Для выполнения тонкой цветовой коррекции и окончательного придания индивидуальных особенностей поверхности керамического покрытия используются красители Ducera-LFC и глазурь (рис. 27, а, б, в).
