Зуб 16 - правый верхний первый моляр

Зуб 16 - правый верхний первый моляр



Рис. 1. Исходная ситуация для моделирования жевательной поверхности зуба. Внешние контуры оформлены. Для лучшей ориентации нанесены контуры щечной и язычной промежуточных фиссур.

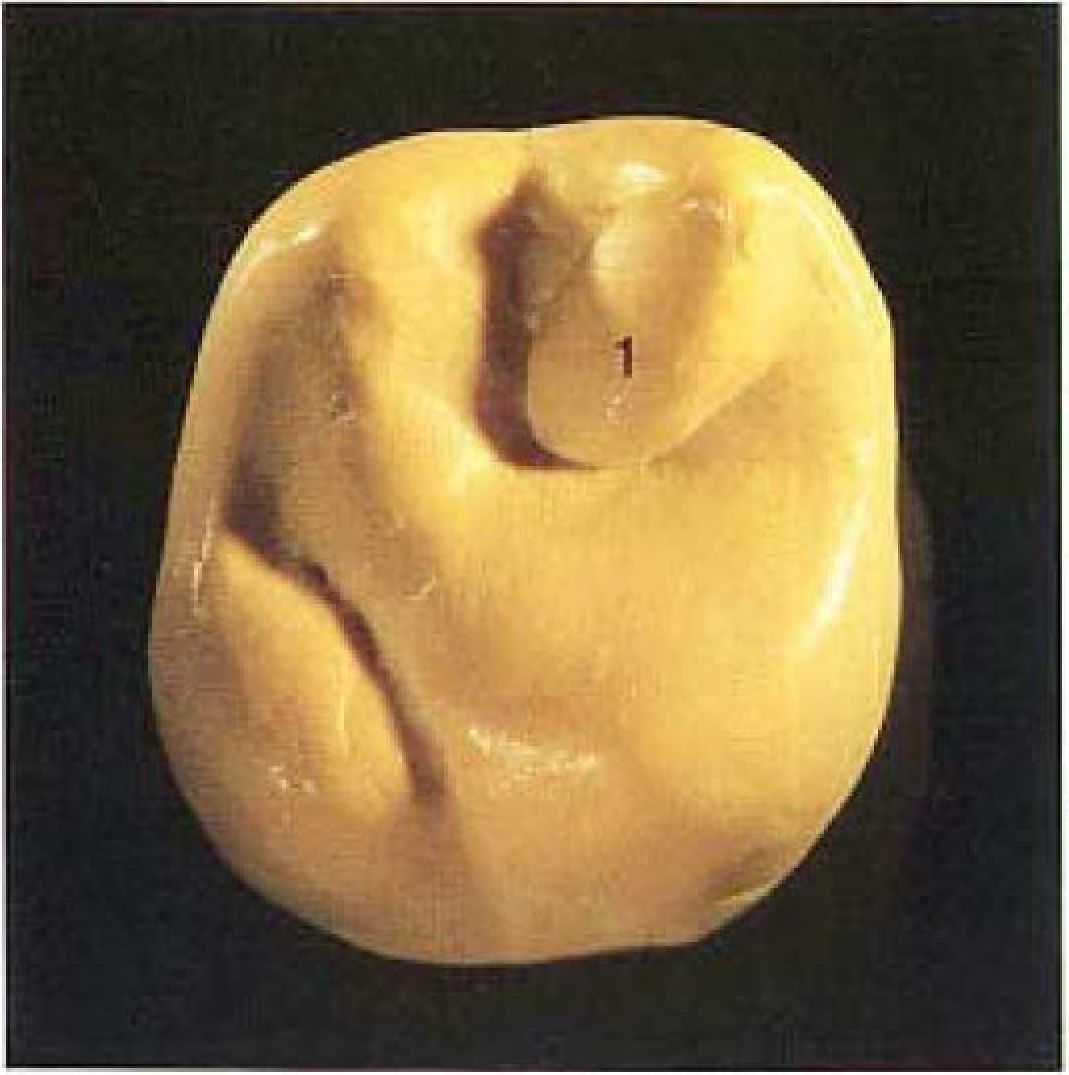

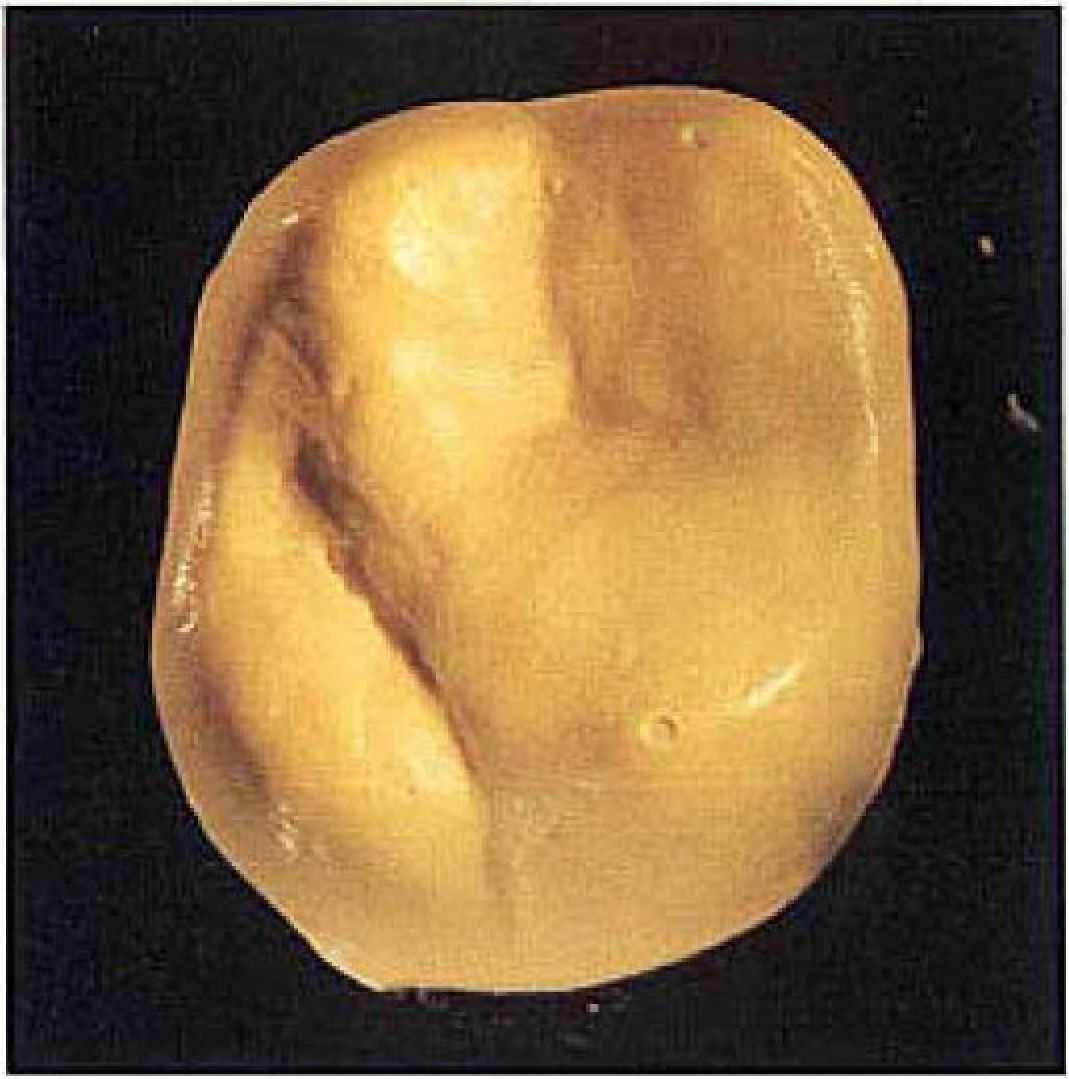

Рис. 2. Зуб 19 имеет четыре бугра. Моделирование начинается с центрального выступа (1) щечно-ме-зиального бугра. Затем оформляется его верхушка. Выступ спускается к центральной ямке, где в виде тупого угла сходит на нет.

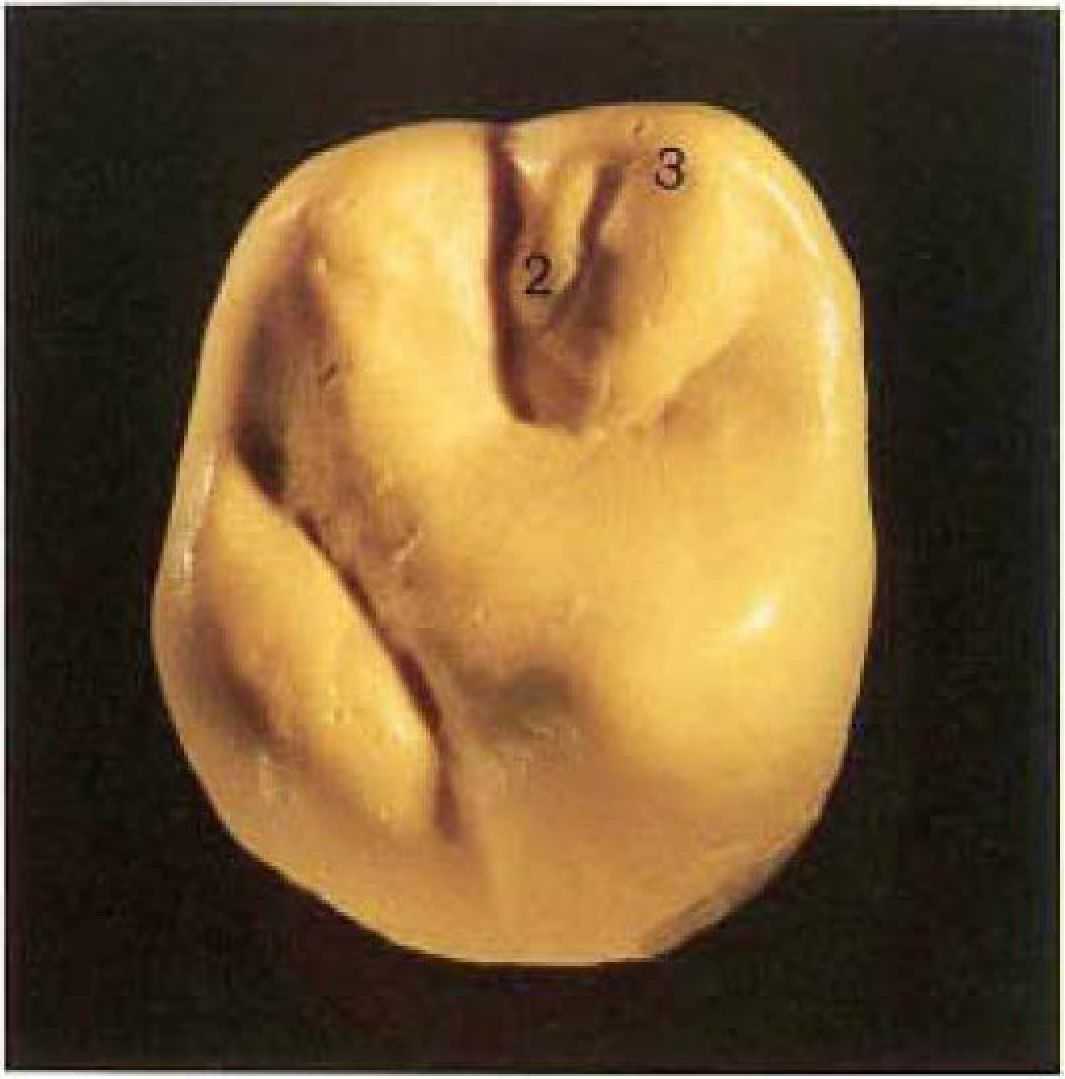

Piic. 3. В дистальной области намечается дополнительный бугорок (2). Он образует щечный краевой выступ (3). затем спускается в направлении центральной ямке, но не доходит до нее.

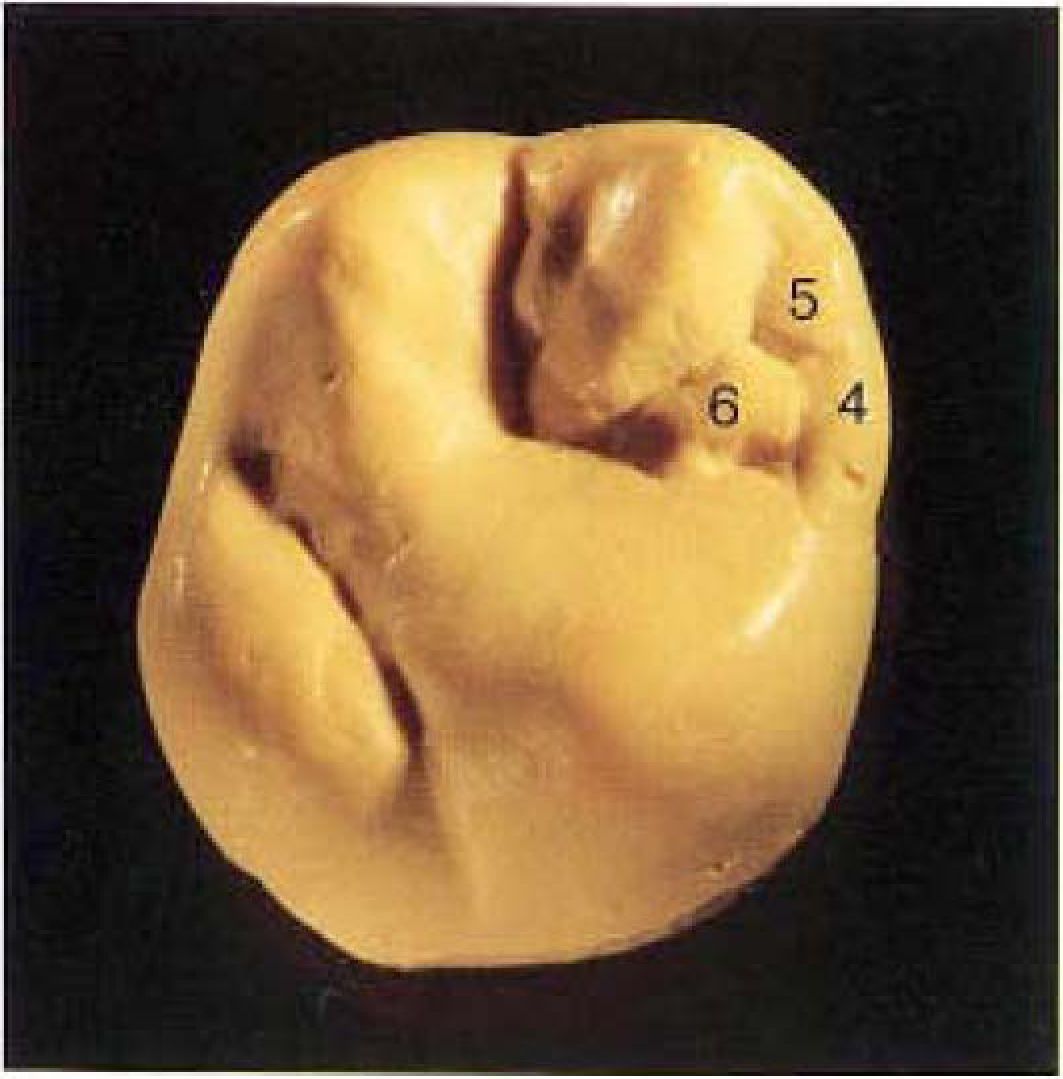

Pиc. 4. Формируется мезиальная часть щечно-язычного бугра, начиная с краевого выступа (4), уменьшающегося от верхушки бугра до аппроксимальной зоны. Дополнительно моделируется язычок (5). который начинается на краевом выступе и переходит в жевательную поверхность. В заключение формируется дополнительный бугорок (в), идущий от краевого выступа и через основной выступ спускающийся к центральной ямке.

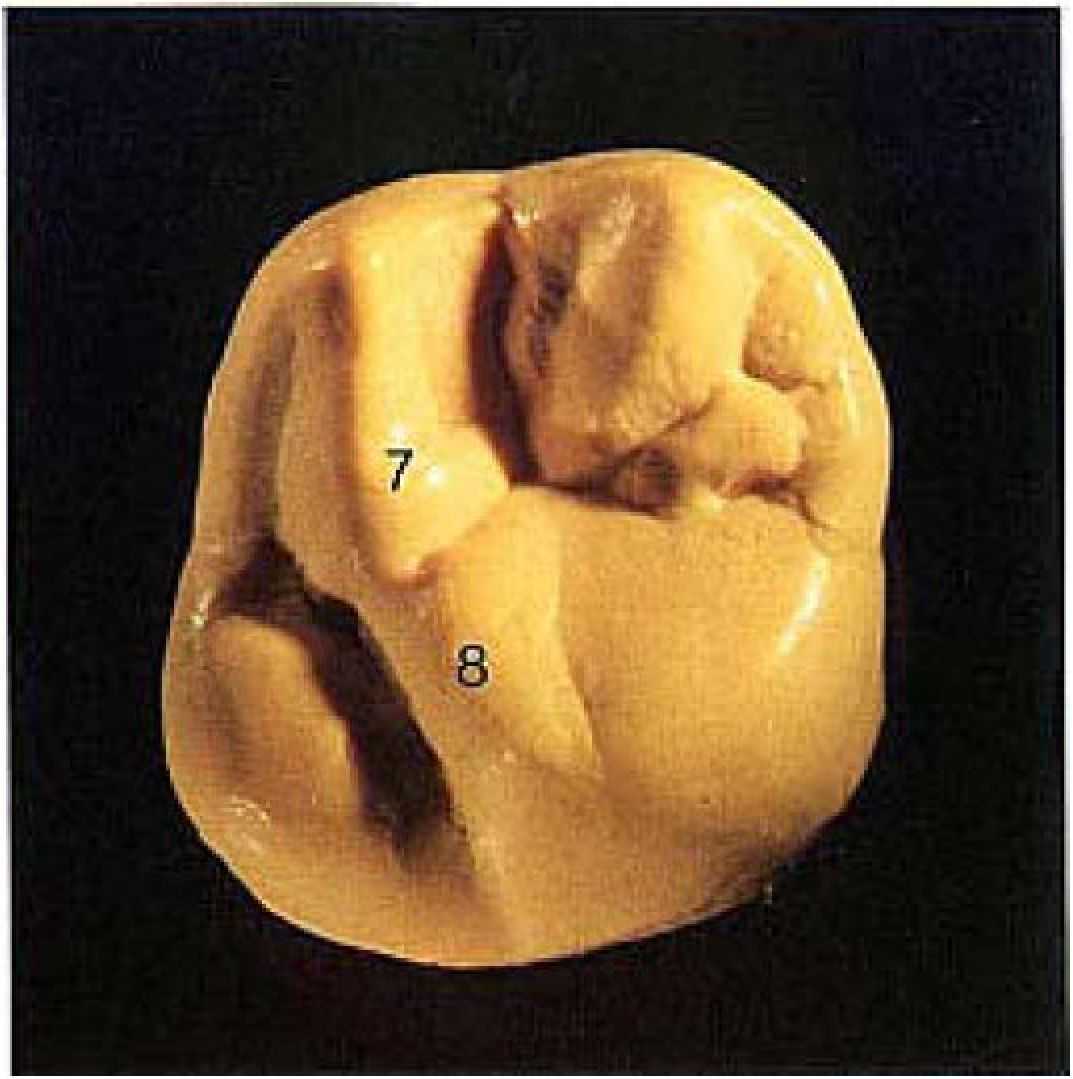

Рис. 5. Моделируется дистальная область: начинают с дистальногцечного бугра. Основной выступ (7) образует его верхушку. В правом углу с щечной поверхности он спускается к центральной фиссуре. Необходимо учитывать ее расширение. На небном бугре он продолжается как зеркальное отражение (8). Обе половинки прерываются легкой засечкой. Согласно терминологии, этот выступ называется Crest" transversa.

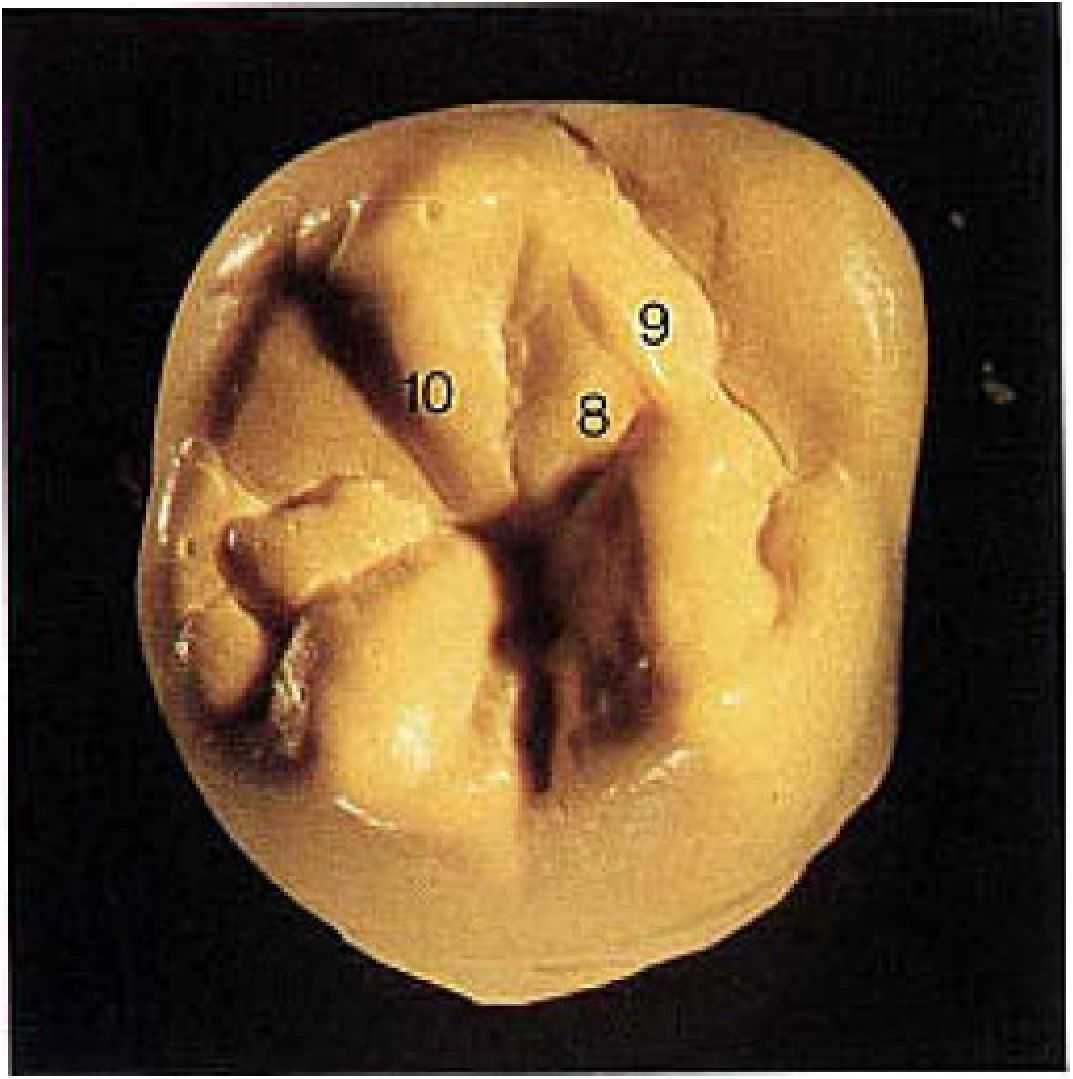

Рис б. Изображение повернуто на 180°. Щечная сторона находится теперь внизу. На небной части Cresta transversa (8) моделируется маленькая пластинка (9). Затем оформляется основной выступ (10) небного бугра, который является самым большим у верхнего моляра. Он образует верхушку бугра и спускается прямо к центральной ямке, где заметно сужается. В направлении к Cresta transversa таким образом образуется фиссура.

Рис. 7. Рядом с основным выступом (10) начинается дополнительный бугорок (11), который под прямым углом переходит в дополнительный бугорок (б) мезиального щечного бугра.

В небно-мезиальной зоне, от верхушки бугра, оформляется краевой выступ, простирающийся до аппроксималь-ной области и заканчивающийся язычком (12) в направлении мези альной ямки.

Дополнительно формируется Cuspide carravelli (13). расположенный значительно глубже, чем мезиальный небный бугор.

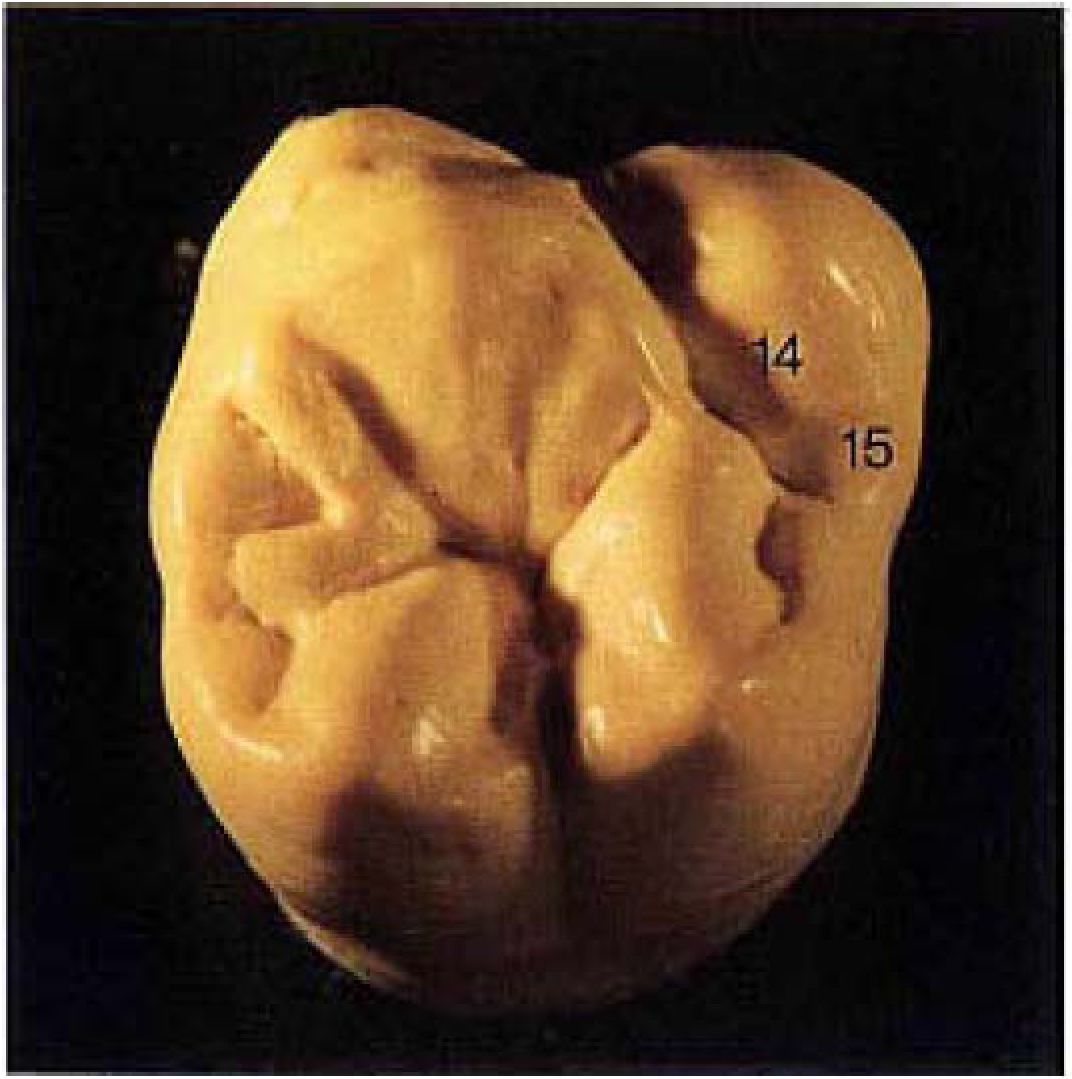

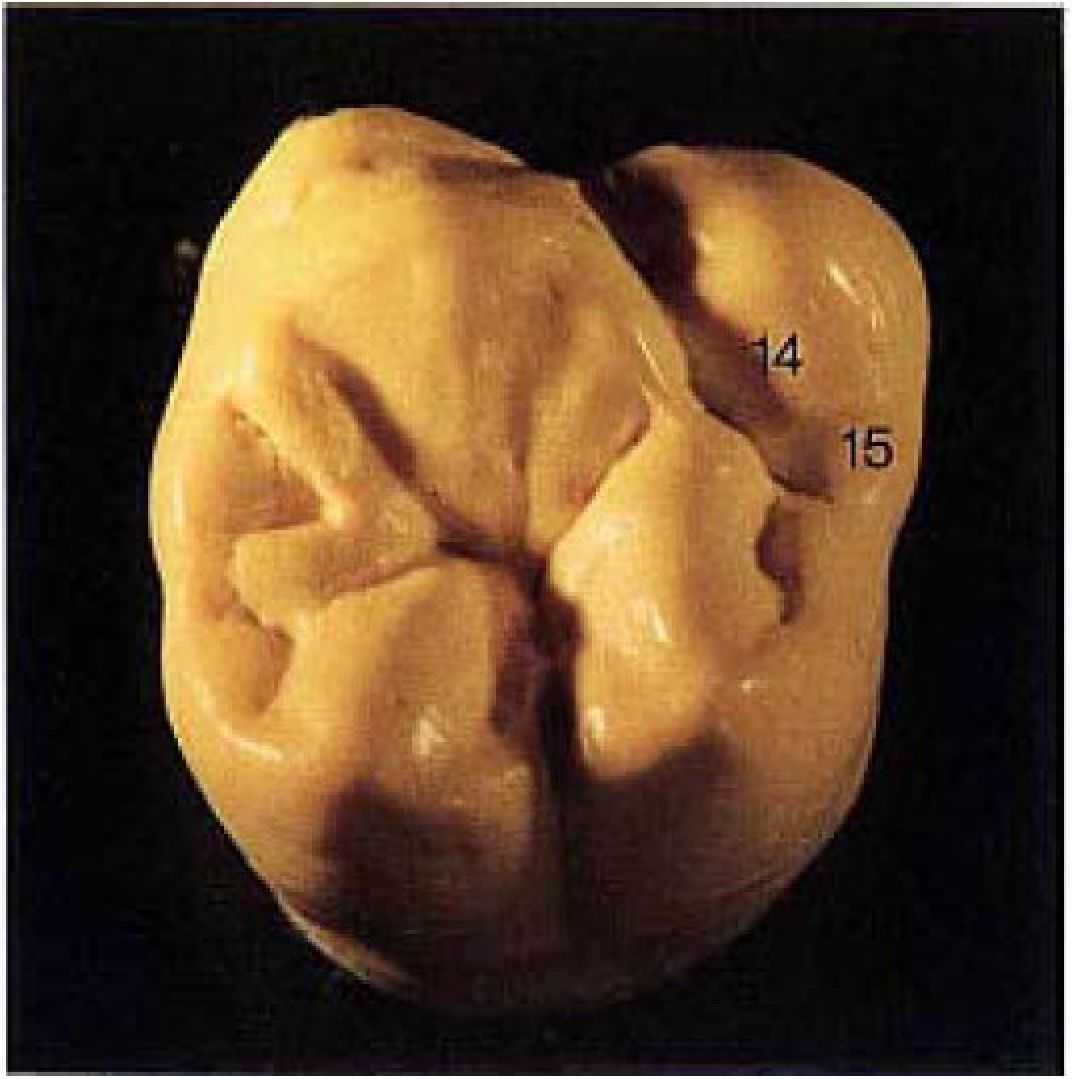

Рис. 8. Оформление дистальнонеб-ного бугра.

Он состоит из основного выступа (14). который моделируется в центре бугра и образует его верхушку.

Он заметно наклонен в мезио-цервикальном направлении.

От верхушки бугра моделируется краевой выступ, направленный в аппроксимальную область и заканчивающийся язычком (15), устремленным к дистальной ямке.

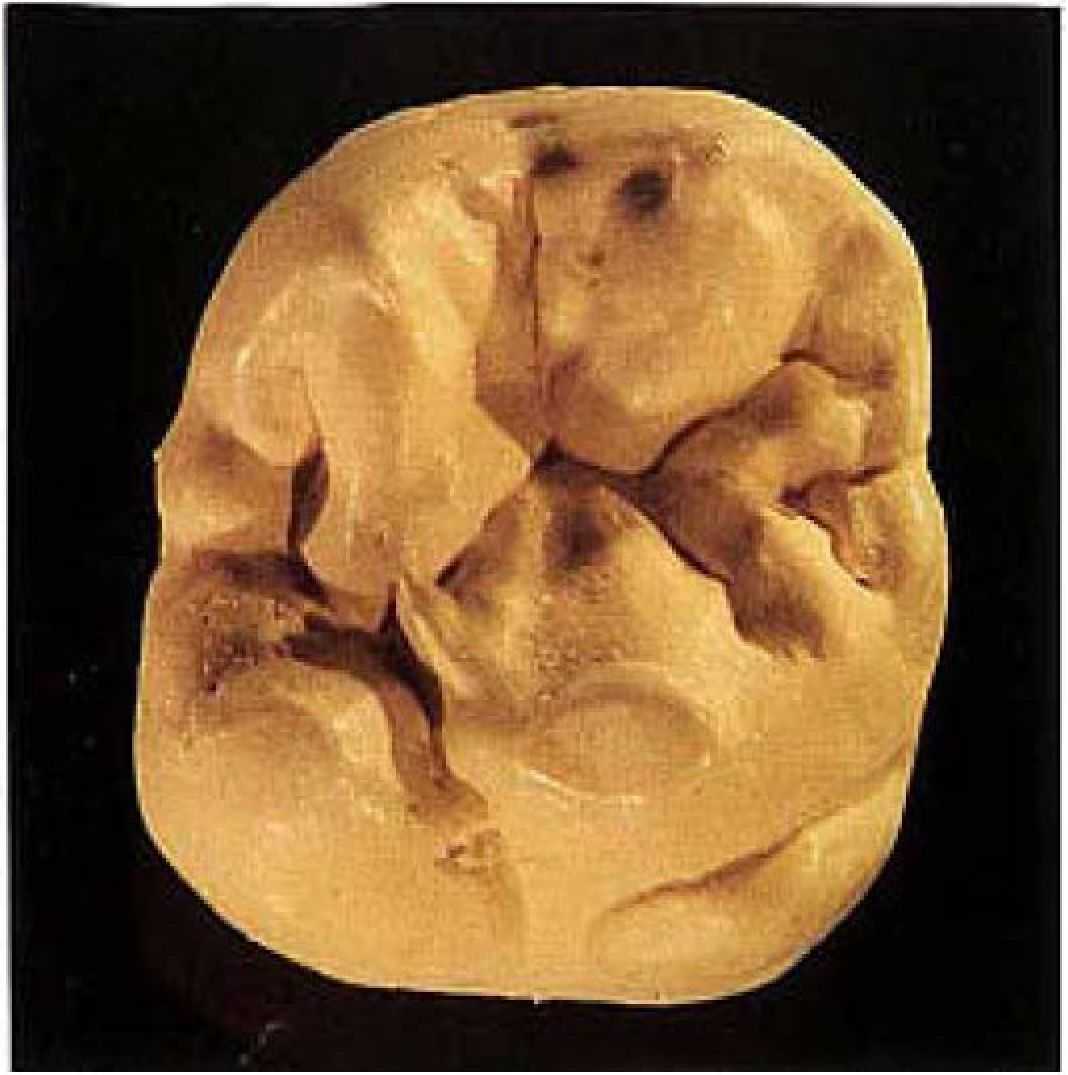

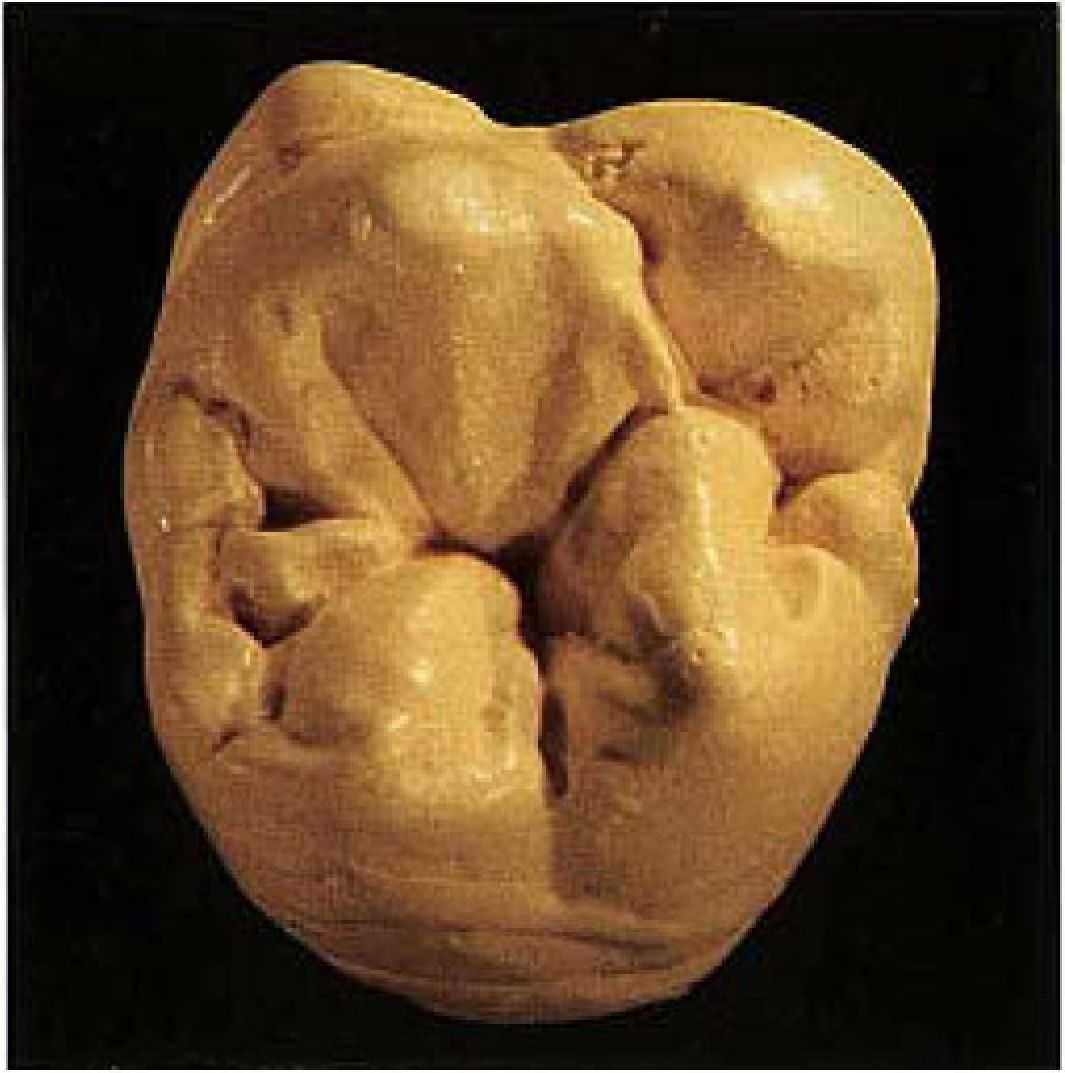

Рис. 9 и 10. Так выглядит правильно смоделированная жевательная поверхность зуба.
