МОДЕЛИРОВАНИЕ ПЕРВОГО ПРЕМОЛЯРА НИЖНЕЙ ЧЕЛЮСТИ

МОДЕЛИРОВАНИЕ ПЕРВОГО ПРЕМОЛЯРА НИЖНЕЙ ЧЕЛЮСТИ

Формируем из пластилина культю коронки нижнего первого правого премоляра.

Учитывая морфологические особенности строения коронки нижнего первого премоляра и имеющийся расчет соотношений размерных характеристик из подручного материала изготавливаем культю зуба.

Нсог MDcor VLcor
8,36 мм 7,42 мм 8,31 мм
1,13 1,00 1,12

Поверхностям заранее придаем определенные формы: жевательной — округлую, слегка вытянутую в вестибуло-лингвальном направлении, вестибулярной и язычной — ромбовидную, контактным — бочкообразную (рис. 361-363).

Вестибулярную поверхность моделируем в форме ромба, с разными гранями (рис. 364, 365). Ребра, образующие на режущем крае тупой, развернутый угол, оформляем разными по протяженности: медиальное (А) — короткое, располагаем более полого по сравнению с дистальным (В) — длинным.

На вершине угла моделируем невысокий рвущий бугор (4). От него в направлении шейки зуба выкладываем достаточно широкий продольный валик (1), разделяющий вестибулярную поверхность на две части: меньшую — медиальную (2), более выпуклую и большую — дистальную (3).

В средней трети валик моделируем объемным, так как здесь следует создать основную выпуклость, и если посмотреть на коронку сбоку, то вершина щечного бугорка будет рас-

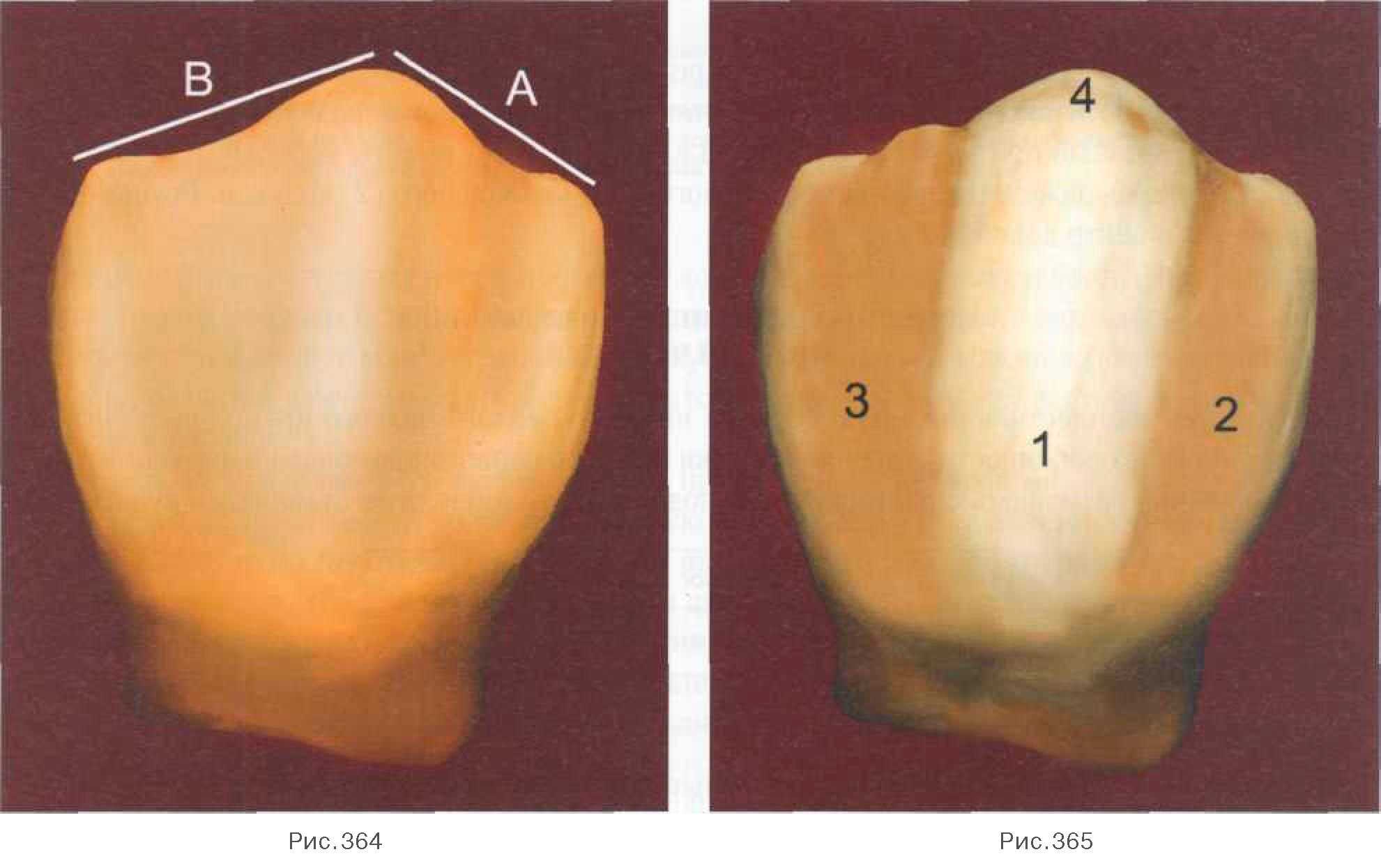

Рис. 364—365.

А — медиальное ребро; В — дистальное ребро;

1 — продольный валик; 2 — медиальная часть; 3 — дистальная часть; 4 — рвущий бугор



полагаться примерно в центре жевательной поверхности.

В пришеечной трети (вестибулярной поверхности) валик сужаем — "сводим на нет". Оформляем медиальную часть вестибулярной поверхности (рис. 366).

С небольшого бугорка (5) на режущем крае дугообразно в мезио-дистальном направлении начинаем выкладывать медиальный валик (2) так, чтобы от продольного валика (1) его отделяло хорошо выраженное углубление треугольной формы.

Вершину углубления направляем к границе пришеечной и средней трети вестибулярной поверхности, а основание заканчиваем выемкой на режущем крае. Дистальный угол закругляем и располагаем ниже медиального (рис. 367, 368).

От дистального бугорка (6) в направлении шейки зуба начинаем выкладывать дистальный валик.

Самую выпуклую его часть моделируем на границе окклюзионной и средней третей.

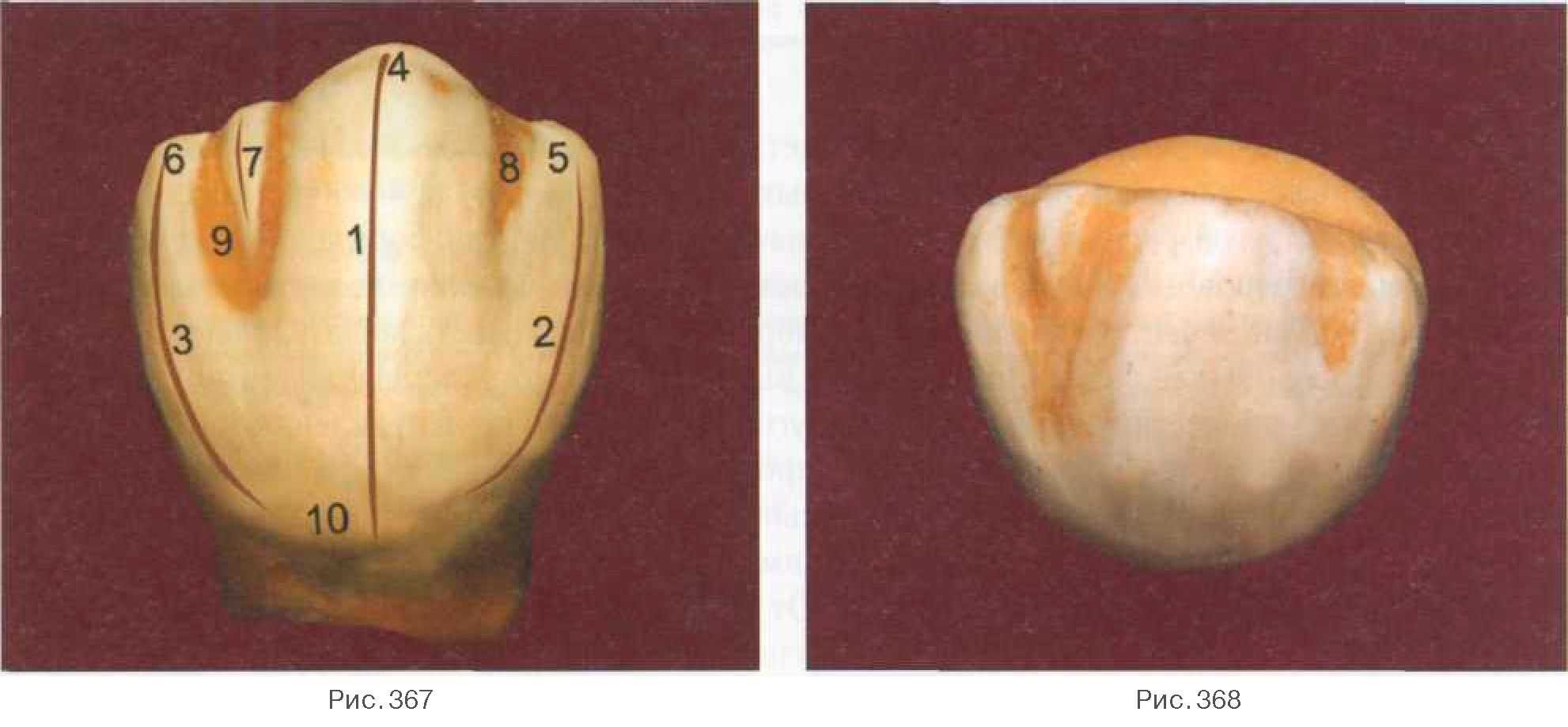

Рис. 367.

1 — продольный валик;

2 — медиальный валик;

3 — дистальный валик;

4 — рвущий бугор;

5 — медиальный бугорок;

6 — дистальный бугорок;

7 — дополнительный дистальный валик;

8 — медиальное углубление;

9 — дистальное углубление;

10 — экватор

В образовавшемся между продольным (1) и дистальным (3) валиками углублении (9) моделируем дополнительный валик (7), начиная с едва заметного возвышения на режущем крае. В пришеечной трети коронки зуба продольный и боковые валики сливаются между собой, образуя достаточно выраженный экватор (10).

Нанесением центральной фиссуры делим жевательную поверхность на две неравные части: вестибулярная будет занимать две трети, а язычная — одну треть (рис. 369, 370).

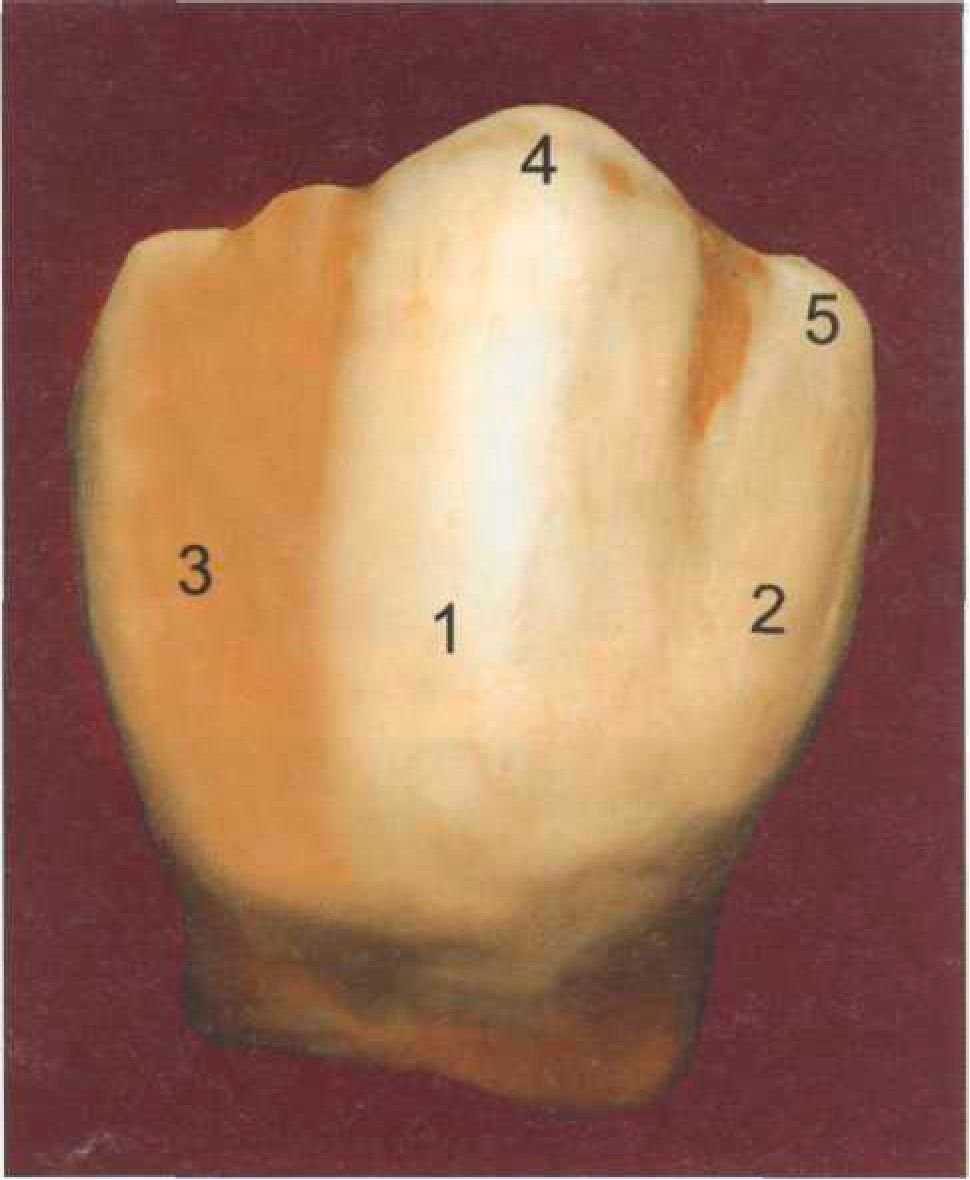

Рис. 366.

1 — продольный валик;

2 — медиальный валик;

3 — дистальная часть;

4 — рвущий бугор;

5 — медиальный бугорок

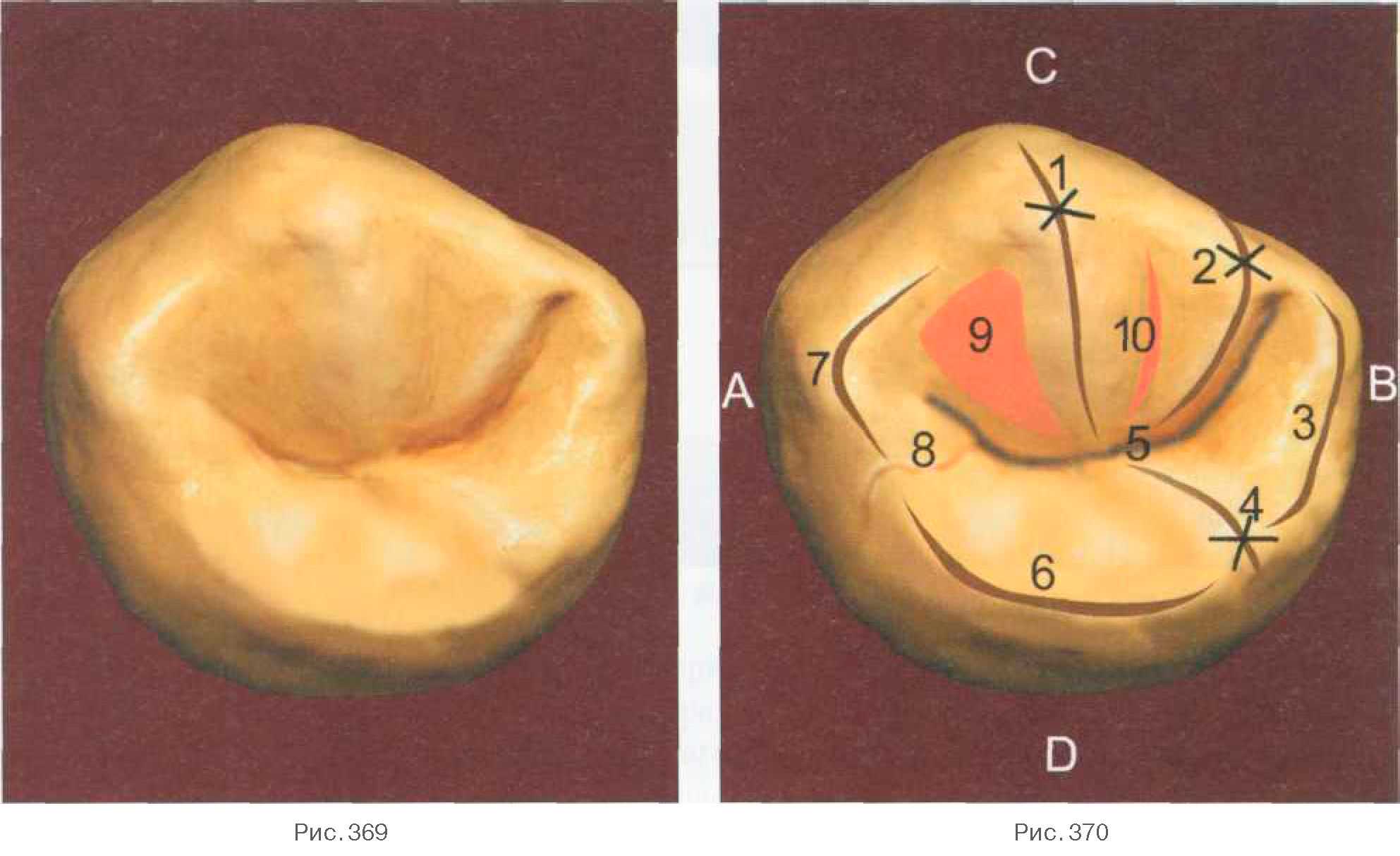

Рис. 370.

А — медиальная сторона;

В — дистальная сторона;

С — вестибулярная сторона;

D — язычная сторона.

1 — продольный валик вестибулярного одонтомера;

2 — дополнительный дистальный валик вестибулярного одонтомера;

3 — дистальный краевой гребень;

4 — продольный валик язычного одонтомера;

5 — межбугорковая фиссура;

6 — медиальный краевой гребень язычного одонтомера;

7 — медиальный краевой гребень вестибулярного одонтомера;

8 — короно-радикулярная борозда;

9 — медиальное углубление вестибулярного одонтомера;

10 — дистальное углубление вестибулярного одонтомера

Данный вариант моделирования отображает вид нижнего правого первого премоляра, состоящего из двух одонтомеров, один из которых занимает вестибулярную часть жевательною поверхности, а другой располагается на ее язычной части.

Перед оформлением жевательной зоны намечаем основные морфологические ориентиры, подразделяя поверхность на подповерхности.

В области вестибулярного одонтомера центральную часть жевательной поверхности занимает продольный валик (1), имеющий выраженную верхушку

Начинаем моделировать достаточно высокий вестибулярный рвущий бугор, от которого по направлению к центральной межбугорковой фиссуре (5), выкладываем широкий продольный валик.

Гребень его резко выпуклый в средней трети своей длины. Дистальнее моделируется дополнительный дистальный валик (2), берущий начало на режущем крае, имеющий вид слегка изогнутой складки, стремящейся к центру межбугорковой фиссуры (5).

От углов вестибулярной поверхности коронки, по ее периметру продвигаясь к рвущему бугру язычного одонтомера моделируем хорошо выраженные, дугообразно-изогнутые краевые гребни (медиальные — (6), (7), дистальный — (3)), ограничивая жевательную поверхность с контактных сторон.

Дистальный краевой гребень представлен сплошной линией, окаймляющий дистальную контактную поверхность, медиальный же гребень пересекает коронорадикулярная борозда (8), подразделяя его на две части: медиальный краевой гребень вестибулярного одонтомера (7) и медиальный краевой гребень язычного одонтомера (6).

Между медиальным краевым гребнем и продольным валиком образуется достаточно хорошо выраженное медиальное углубление (9), впадающее в центральную фиссуру.

Вокруг дополнительного дистального валика (2) также определяются ряд борозд и углублений (дистальное — (10)), которые объединяются с межбугорковой фиссурой (5), в ее дистальной части.

При моделировании жевательной части язычного одонтомера моделируется невысокий (примерно в два раза ниже вестибулярного) лигнвальный бугор, от которого по напрвлению к центральной фиссуре выкладывается продольный валик.

Гребень (4) данного валика моделируем таким образом, чтобы он казался продолжением одноименного гребня (1) вестибулярного бугорка (вестибулолингвальный гребень), лишь пересеченный межбугорковой бороздой (5).

Далее от вершины рвущего бугрка также по периметру коронки только с язычной поверхности моделируем язычные части краевых гребней (медиального — (6), дистального — (3)).

Таким образом, сформированные краевые гребни по всему периметру коронки премоляра контурируют весь режущий край жевательной поверхности, охватывая и объединяя многие морфологические элементы, придавая при этом коронке малого коренного зуба устойчивость.

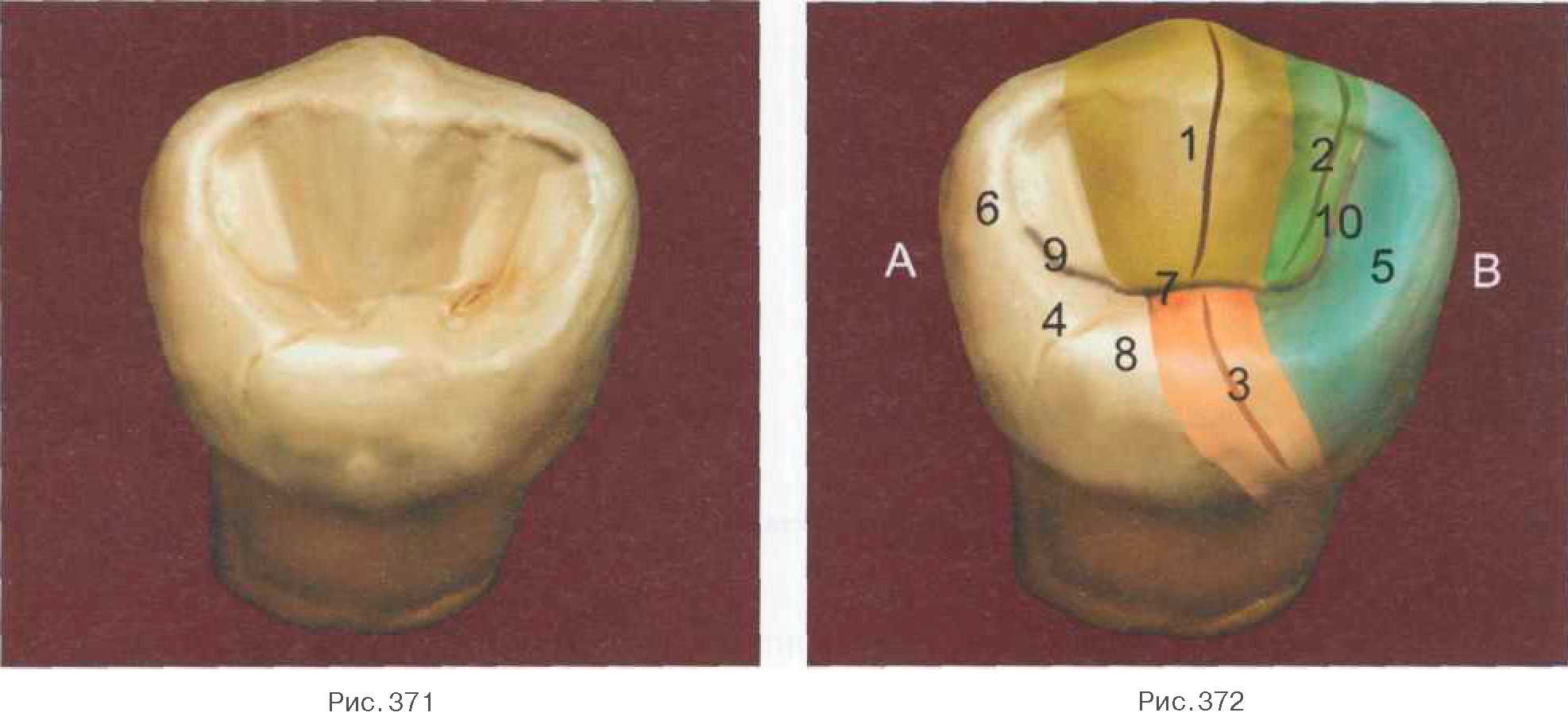

Рис. 371, 372 отображают вид жевательной поверхности после этапа окончательного моделирования.

А — медиальная поверхность;

В — дистальная поверхность;

1 — продольный валик вестибулярного одонтомера;

2 — дополнительный дистальный валик вестибулярного одонтомера;

3 — продольный валик язычного одонтомера;

4 — короно-радикулярная борозда;

5 — дистальный краевой гребень;

6 — вестибулярная часть медиального краевого гребня;

7 — межбугорковая фиссура;

8 — язычная часть медиального краевого ребня;

9 — вестибуломедиальная ветвь межбугорковой фиссуры;

10 — вестибулодистальная ветвь межбугорковой фиссуры

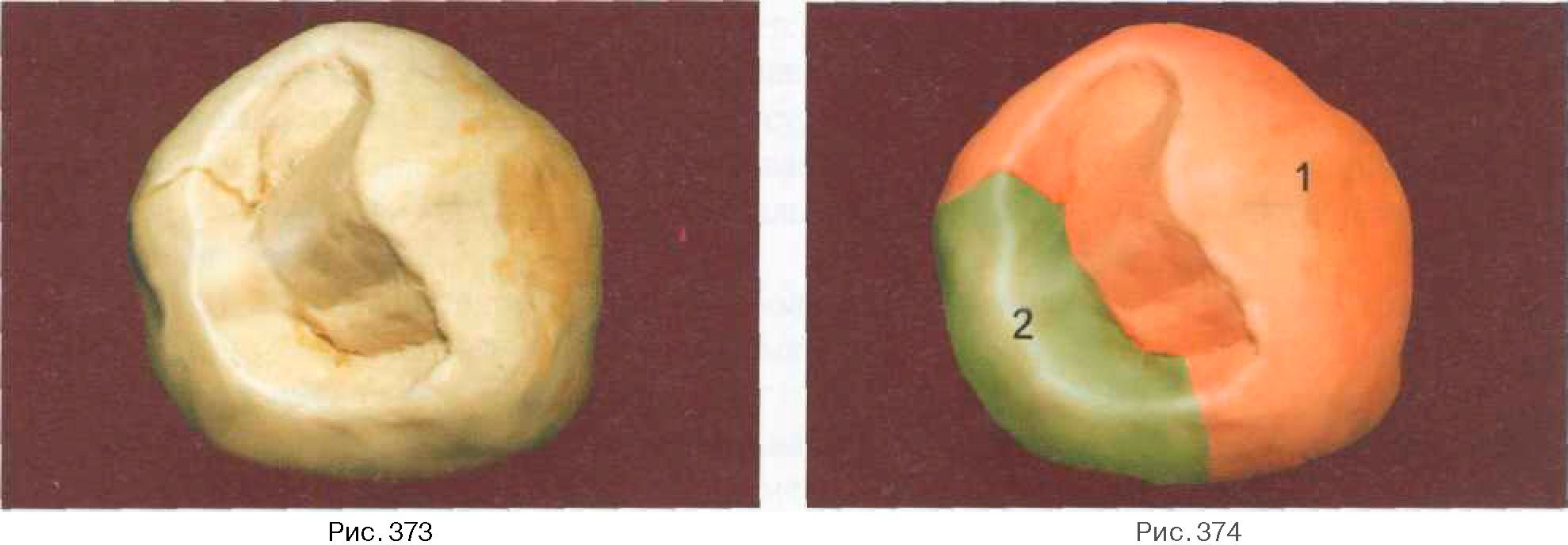

Рис. 373, 374 отображают дифференциацию коронки нижнего правого первого премоляра, состоящего из двух одонтомеров: вестибулярный — (1), язычный — (2).



Рис. 374. 1 — вестибулярный одонтомер; 2 — язычный одонтомер

Со стороны контактных поверхностей хорошо видна разница в высоте между вестибулярным и язычными одонтомерами, при этом язычные располагаются в пришеечной трети коронки зуба. Язычная поверхность равномерно выпуклая (рис. 375, 376).

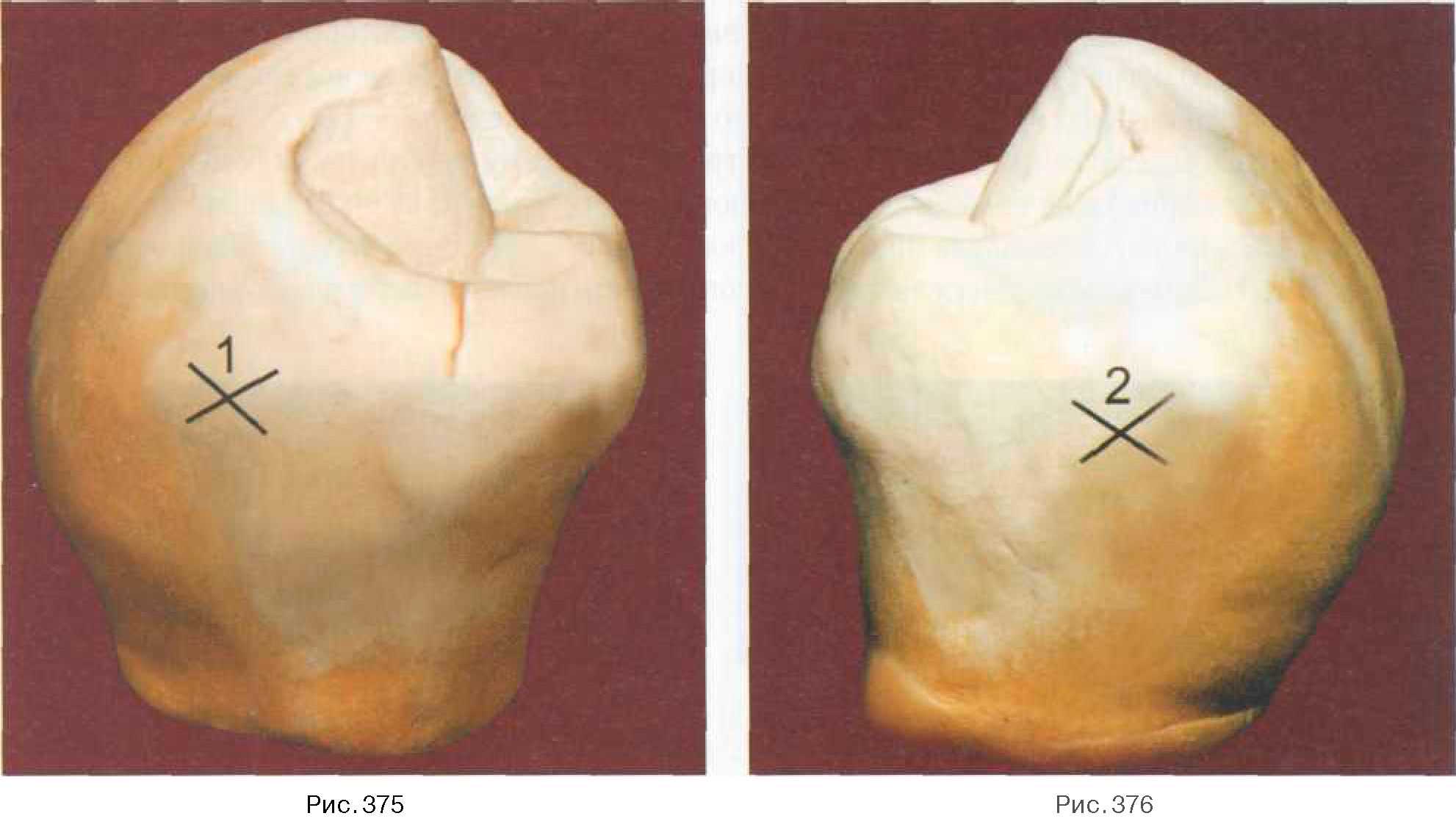

Рис. 375—376.

1 — зона медиального контакта;

2 — зона дистального контакта

Завершаем моделирование оформлением контактных поверхностей.

Для этого на границе окклюзионной и средней трети медиальной поверхности (1) и в средней трети дистальной поверхности (2) выкладываем незначительные косые валики, имеющие свою направленность, возвышения, являющиеся местом контактов с рядом расположенными предполагаемыми зубами.
