МОДЕЛИРОВАНИЕ ВТОРОГО ПРЕМОЛЯРА НИЖНЕЙ ЧЕЛЮСТИ

МОДЕЛИРОВАНИЕ ВТОРОГО ПРЕМОЛЯРА НИЖНЕЙ ЧЕЛЮСТИ

Учитывая морфологические особенности строения коронки нижнего правого второго премоляра и имеющийся расчет соотношений размерных характеристик, из подручного материала изготавливаем культю зуба.



Нсог MDcor VLcor
7,41 мм 7,63 мм 8,91 мм
1,00 1,03 1,20

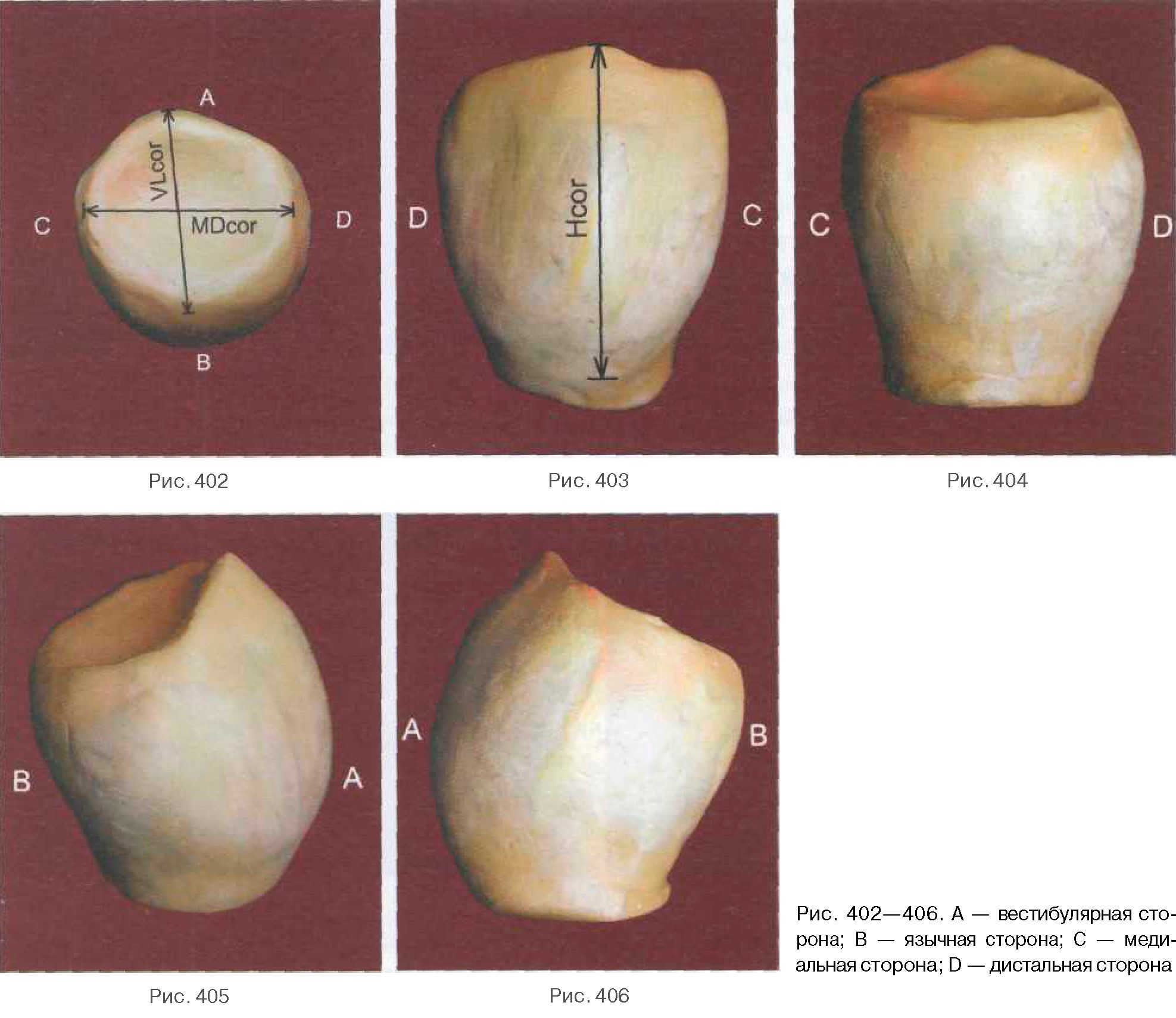

Расчетные величины показывают, что толщина коронки зуба незначительно превышает ее длину (VL cor > MD cor), поэтому жевательная поверхность напоминает окружность, вытянутую в вестибулолингвальном направлении (рис. 402).

Вестибулярная (рис. 403) и небная (рис. 404) поверхности имеют многоугольные очертания. Контактным поверхностям соответствуют округлые, бочкообразные формы (рис. 405, 406).

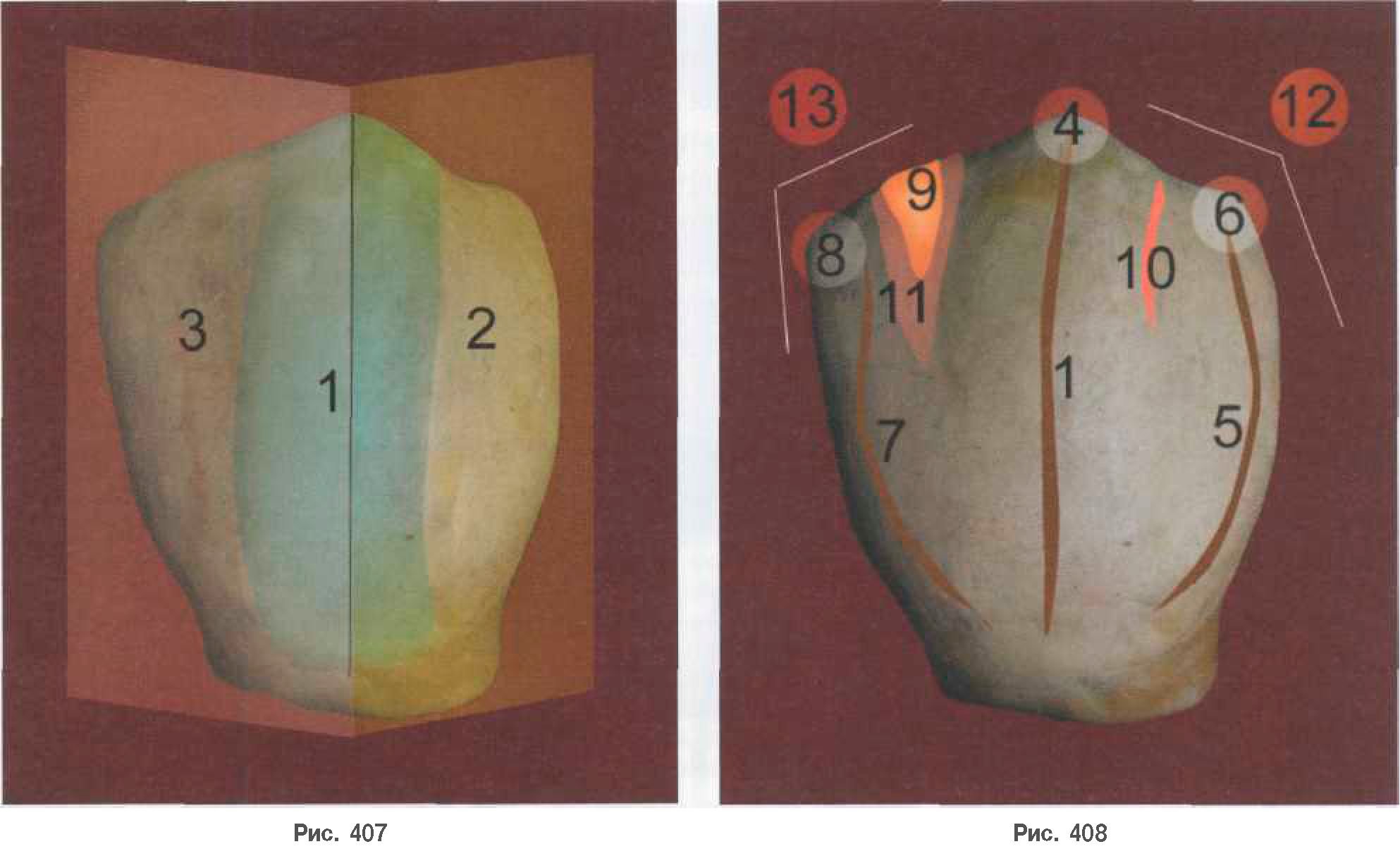

Моделирование вестибулярной поверхности (рис. 407, 408) начинаем с оформления продольного валика (1) с широкими, пологими скатами, который располагается практически по всей поверхности и делит ее на две неравные части: меньшую — медиальную (2), большую

Рис. 407—408.

1 — продольный валик;

2 — медиальная грань;

3 — дистальная грань;

4 — рвущий бугор;

5 — медиальный валик;

6 — медиальный бугорок;

7 — дистальный валик;

8 — дистальный бугорок;

9 — дополнительный дистальный бугорок;

10 — медиальное углубление;

11 — дистальное углубление;

12 — медиальный угол;

13 — дистальный угол

— дистальную (3). На режущем крае продольный валик образует рвущий бугор (4), в связи с чем медиальное ребро режущего края получается короче дистального, что является основополагающим признаком принадлежности зуба к определенной стороне.

Далее оформляем округлый медиальный валик (5), имеющий на режущем крае медиальный бугорок (6), при слиянии с контактной медиальной поверхностью образует медиальный угол (12), расположенный выше дистального угла (13). Затем выкладывается S-образно изогнутый дистальный валик (7), образующий на режущем крае тупой угол, имеющий собственную вершину (8).

Каждый из валиков отделен друг от друга соответствующими углублениями: медиальное (10) более глубокое и узкое, представлено в виде канавки, дистальное (11) более объемное, где выкладываем дополнительный дистальный валик (9), занимающий режущую треть коронки зуба.

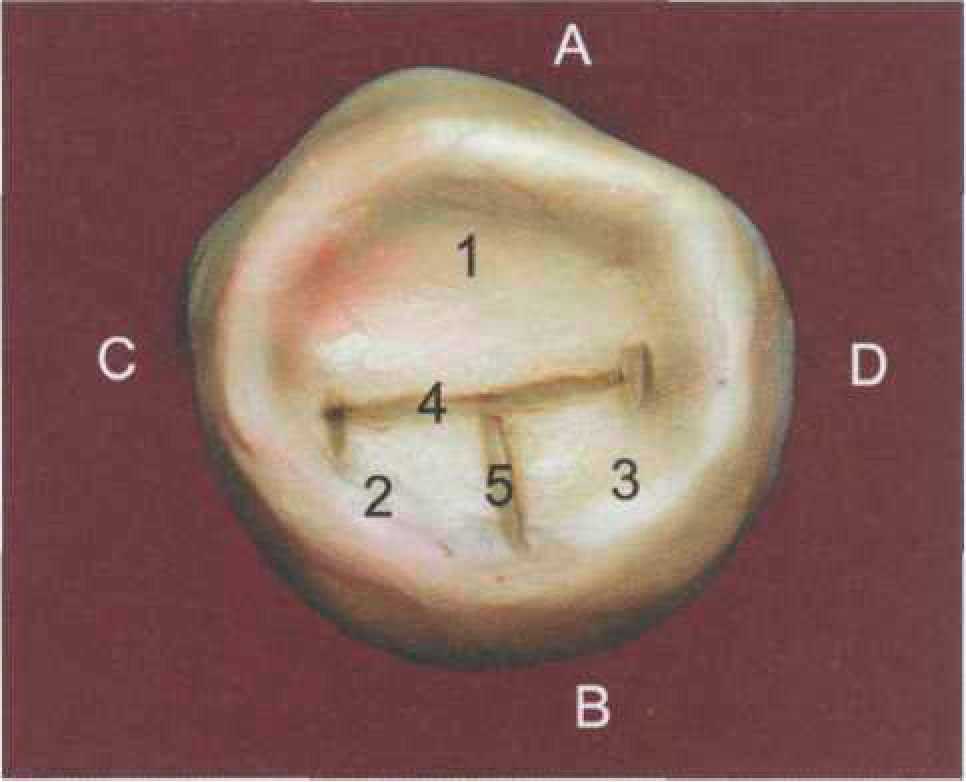

При моделировании жевательной поверхности (рис. 409) определяем локализацию центральной фиссуры (4), которая смещена от центра коронки и делит жевательную поверхность на две неравные части.

Аналогично этому делению соответствующие площади занимают три основных одонтомера: вестибулярный, медиальный язычный, дистальный язычный.

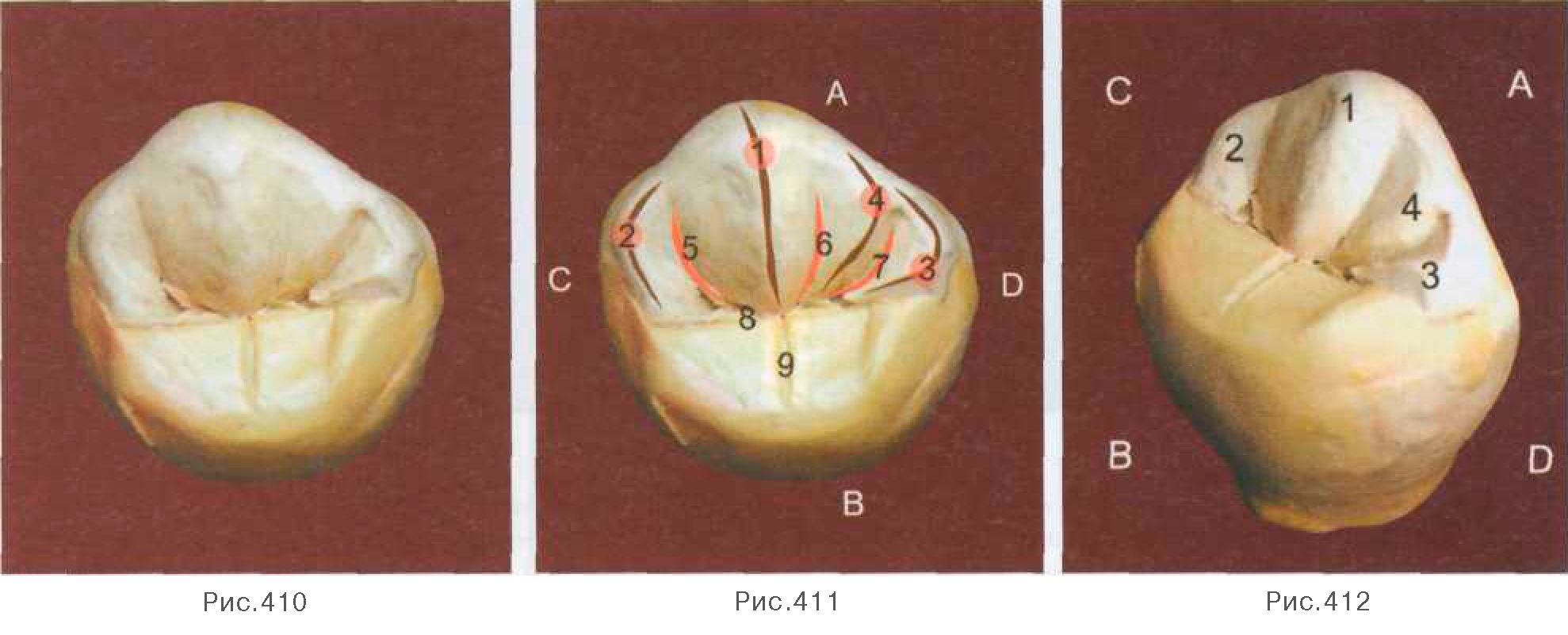

Приступаем к моделированию жевательной поверхности в области вестибулярного одонтомера (рис. 410-412).

Центральное место по прежнему занимает продольный валик (1), берущий начало от рвущего бугорка на вестибулярной поверхности, стремящийся к центру межбугорковой фиссуры (8).

Он образован хорошо выраженным гребнем и формирующими его скатами (медиальным и дистальным).

Медиальный скат более пологий, занимает большую площадь поверхности продольного валика, плавно переходит в медиальное углубление (5) щечной части жевательной поверхности.

Дистальный скат занимает меньшую площадь протяженности, имеет более крутой склон, участвует в образовании дистального углубления (6).



Рис. 411 —412.

А — вестибулярная сторона;

В — язычная сторона;

С — медиальная сторона;

D — дистальная сторона.

1 — продольный валик;

2 — медиальный валик;

3 — дистальный валик;

4 — дополнительный дистальный валик;

5 — медиальное углубление;

6 — дистальное углубление (медиальная часть);

7 — дистальное углубление (латеральная часть);

8 — центральная фиссура;

9 — лингвальная фиссура

Далее оформляем медиальную часть вестибулярного одонтомера.

От медиального возвышения выкладываем дугообразно изогнутый краевой гребень (2), ограничивающий жевательную поверхность с передней контактной поверхности.

Между медиальным краевым гребнем и продольным валиком формируется углубление (5), впадающее в медиальную часть межбугорковой фиссуры (8).

При оформлении дистальной части вестибулярного одонтомера моделируется дистальный краевой гребень (3).

Одна часть данного гребня контурирует режущий край коронки, другая часть, участвует в образовании задней контактной стенки, плавно сливаясь с межбугорковой фиссурой.

Из образовавшихся между продольным валиком и краевыми гребнями углублений, дистальное более глубокое (6, 7). Располагаем в нем узкий, но высокий дополнительный дистальный валик (4), который достаточно выражен в данном варианте моделирования.

Он имеет самостоятельный ход, берущий начало от дополнительного дистального возвышения на режущем крае коронки, гребень и скаты, образующие его прослеживаются на протяжении всей жевательной части щечной поверхности и оканчиваются в центральной фиссуре (8).

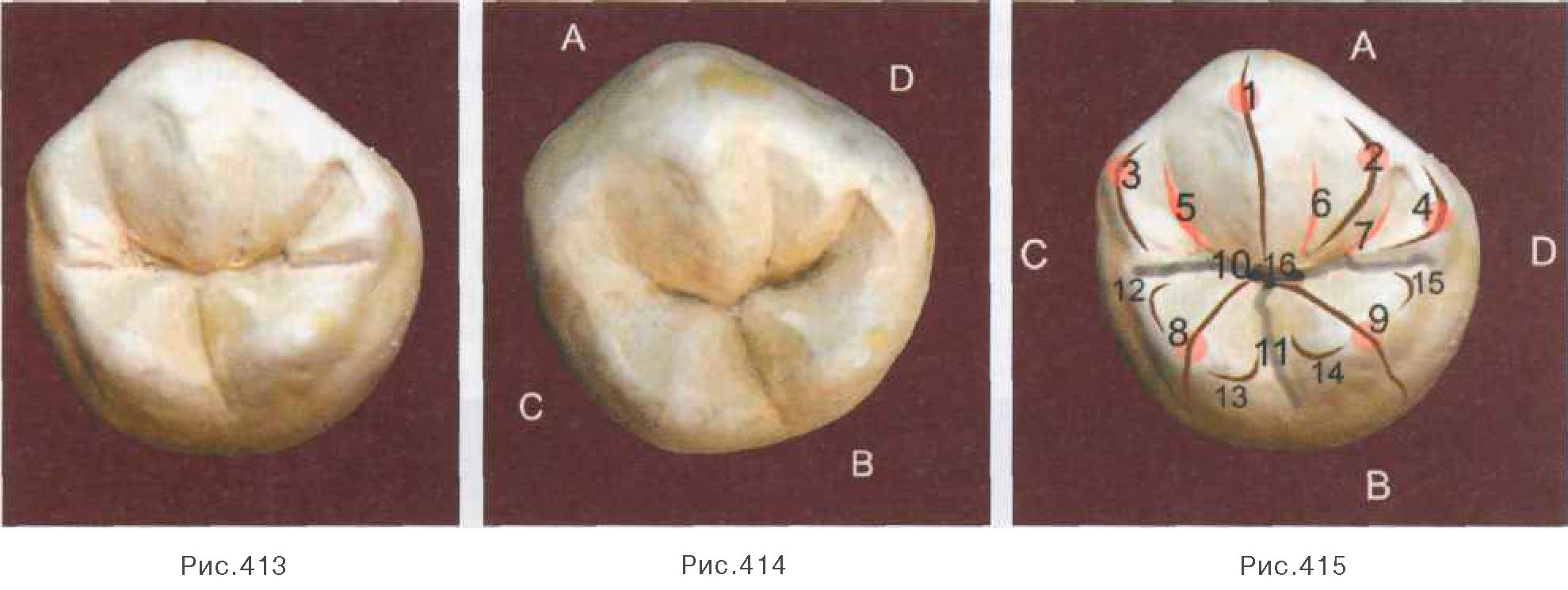

Язычная часть жевательной поверхности (рис. 413-415) представлена двумя одонтомерами (медиальный, дистальный).

Лингвальная фиссура (11) подразделяет оставшееся после заполнения вестибулярного одонтомера свободное пространство, на две практически равнозначные части.

Сама фиссура достаточно глубокая, с хорошо выраженными склонами, одним концом впадает в центральную часть межбугорковой фиссуры, другим рассекает язычную поверхность.



Рис. 414—415.

А — вестибулярная сторона;

В — язычная сторона;

С — медиальная сторона;

D — дистальная сторона.

1 — продольный валик вестибулярного одонтомера;

2 — дополнительный дистальный валик вестибулярного одонтомера;

3 — медиальный валик вестибулярного одонтомера;

4 — дистальный валик вестибулярного одонтомера;

5 — медиальное углубление вестибулярного одонтомера;

6 — дистальное углубление (медиальная часть) вестибулярного одонтомера;

7 — дистальное углубление (латеральная часть) вестибулярного одонтомера;

8 — продольный валик медиального язычного одонтомера;

9 — продольный валик дистального язычного одонтомера;

10 — центральная фиссура;

11 — лингвальная фиссура;

12 — медиальный валик медиального язычного одонтомера;

13 — дистальный валик медиального язычного одонтомера;

14 — медиальный валик дистального язычного одонтомера;

15 — дистальный валик дистального язычного одонтомера;

16 — центральная ямка

Приступаем к моделированию медиального язычного одонтомера. Он несколько ниже щечного, гребень его продольного валика (8) выкладываем в направлении центральной фиссуры (10).

Медиальный валик (12) моделируем как язычную часть медиального краевого гребня, начинающуюся от верхушки данного бугорка и окаймляющего жевательную поверхность.

Дистальный валик (13) направляем к язычной фиссуре (11). Все валики должны быть отделены друг от друга соответствующими углублениями.

Далее оформляем дистальный язычный одонтомер. Гребень продольного валика (9) направляем к центральной ямке (16). Гребень медиального валика (14) выкладываем к язычной фиссуре, а дистальный валик (15) моделируем как язычную часть дистального краевого гребня.

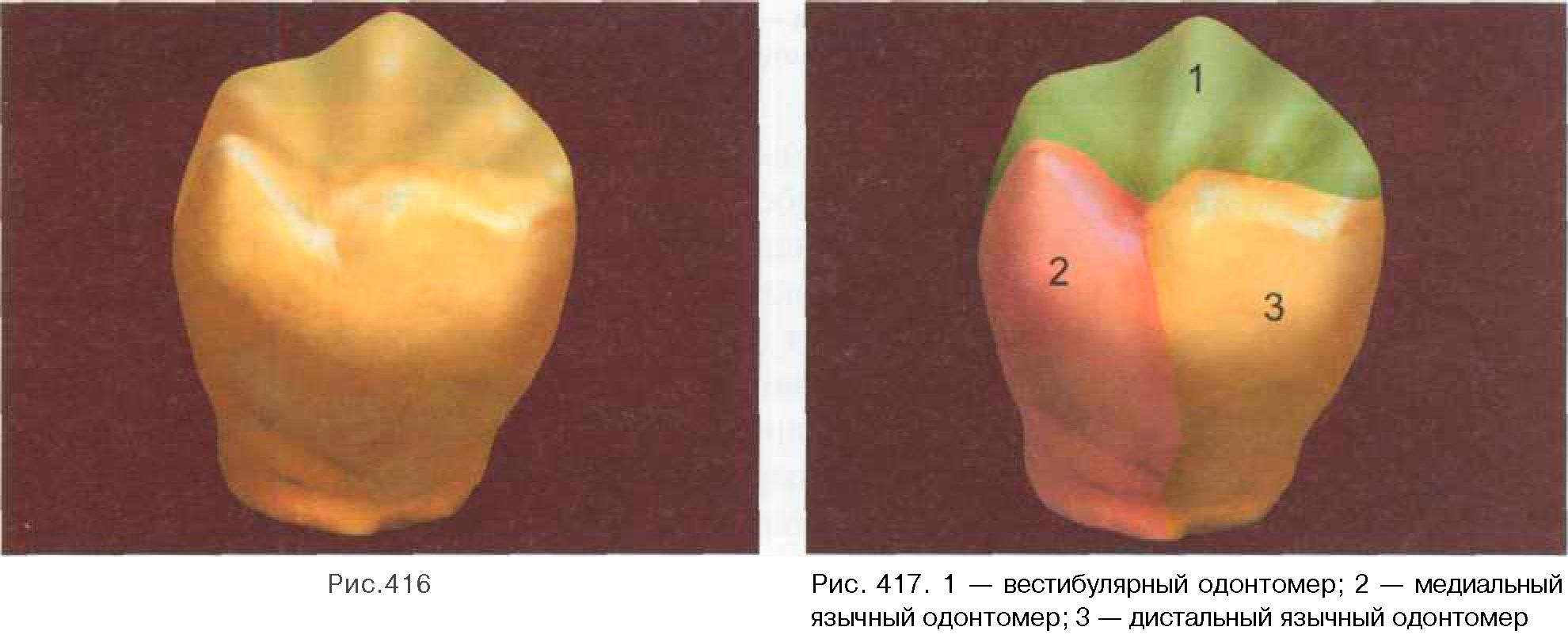

Образовавшиеся между валиками соответствующие углубления выражены незначительно. Со стороны язычной поверхности хорошо видна разница в высоте между одонтомерами (вестибулярный — (1), медиальный язычный — (2), дистальный язычный — (3)) составляющих коронку нижнего второго премоляра (рис. 416, 417).

Язычная поверхность равномерно выпуклая. Зона максимальной выпуклости язычного контура находится в средней трети коронки зуба.

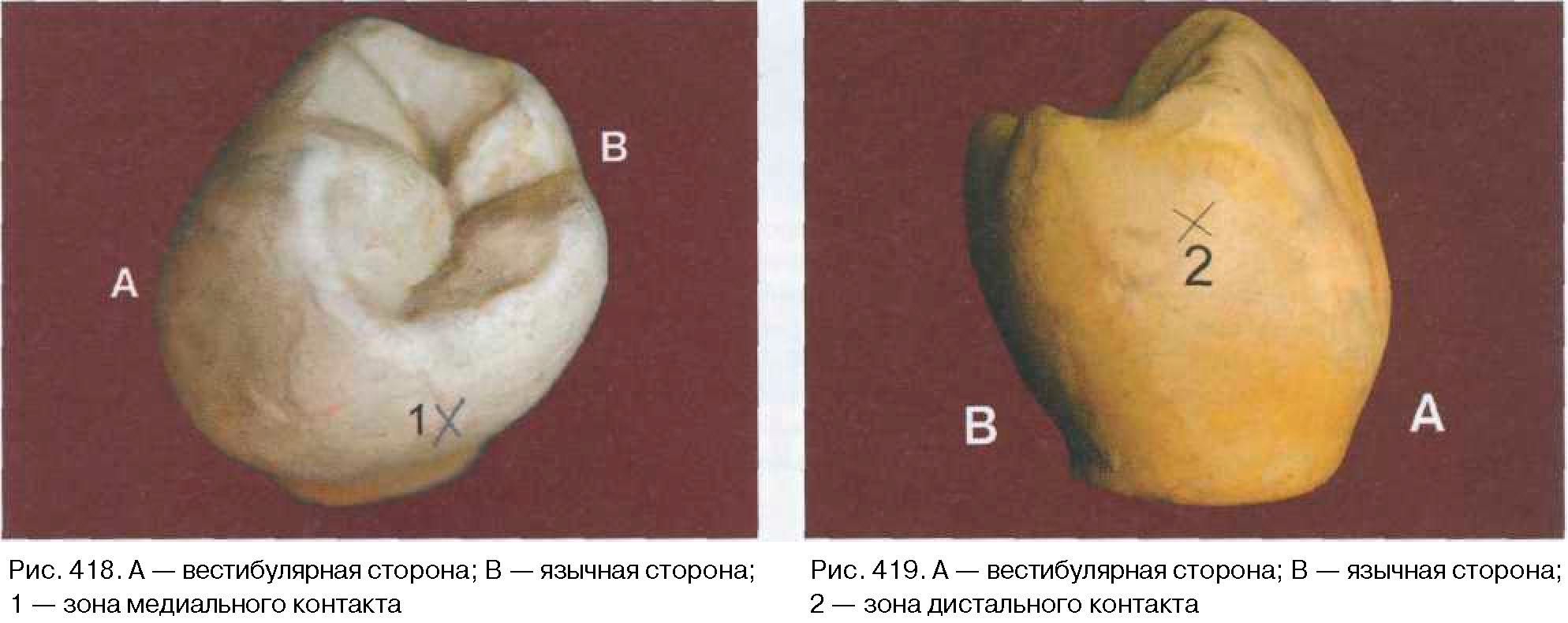

Основные морфологические элементы сглажены. При оформлении контактной медиальной поверхности (рис. 418) определяем зону межзубного контакта с дистальной частью первого нижнего премоляра.

Выкладываем косой валик, имеющий возвышение на границе режущей и средней трети коронки зуба (1). При моделировании контактной дистальной поверхности (рис. 419) косой валик (2) располагается в средней трети коронки зуба.

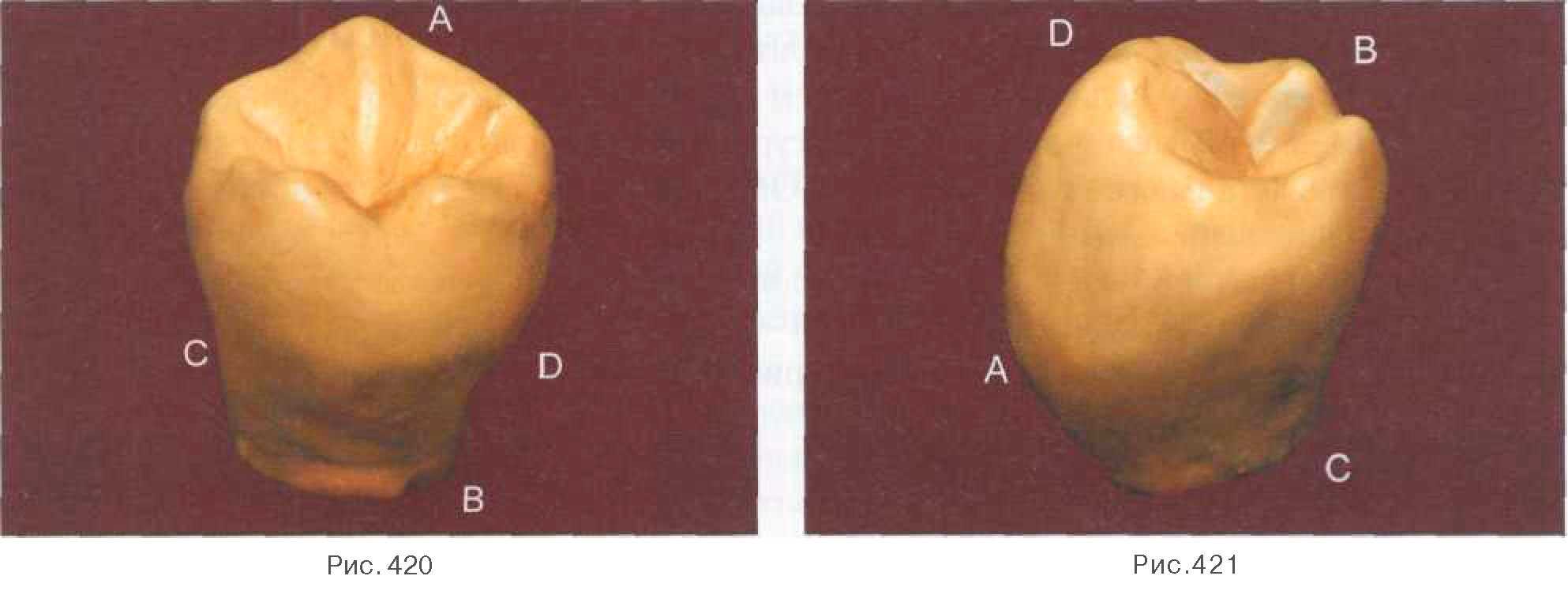

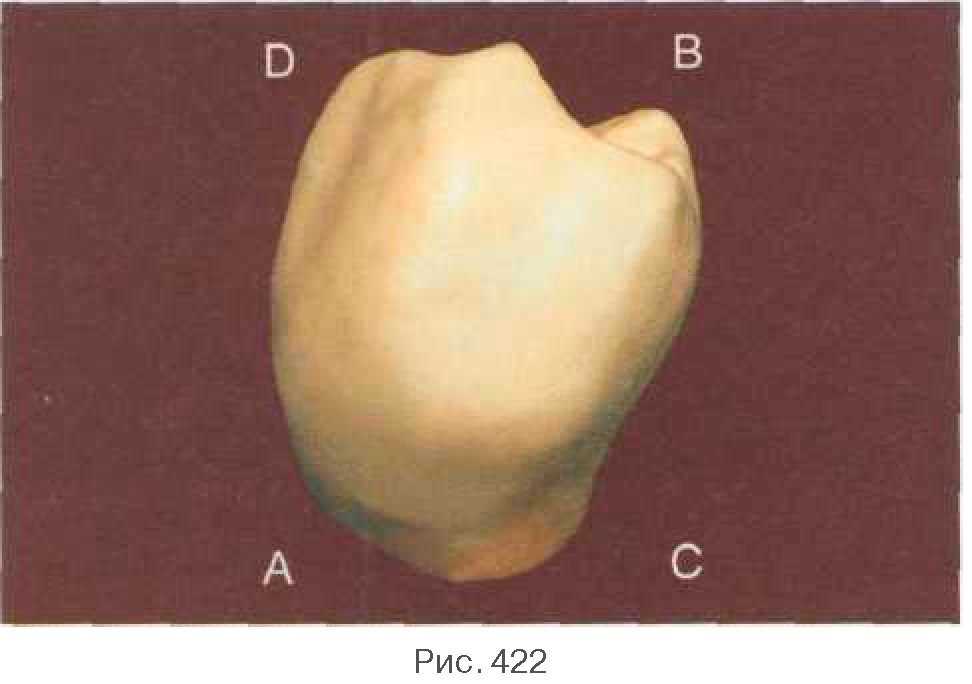

Рис. 420-422 отображают внешний вид коронки нижнего правого второго премоляра после проведения всех этапов моделирования с различных позиций.

Рис. 420—422.

А — вестибулярная сторона;

В — язычная сторона;

С — медиальная сторона;

D — дистальная сторона
