МОДЕЛИРОВАНИЕ ПЕРВОГО РЕЗЦА НИЖНЕЙ ЧЕЛЮСТИ

МОДЕЛИРОВАНИЕ ПЕРВОГО РЕЗЦА НИЖНЕЙ ЧЕЛЮСТИ

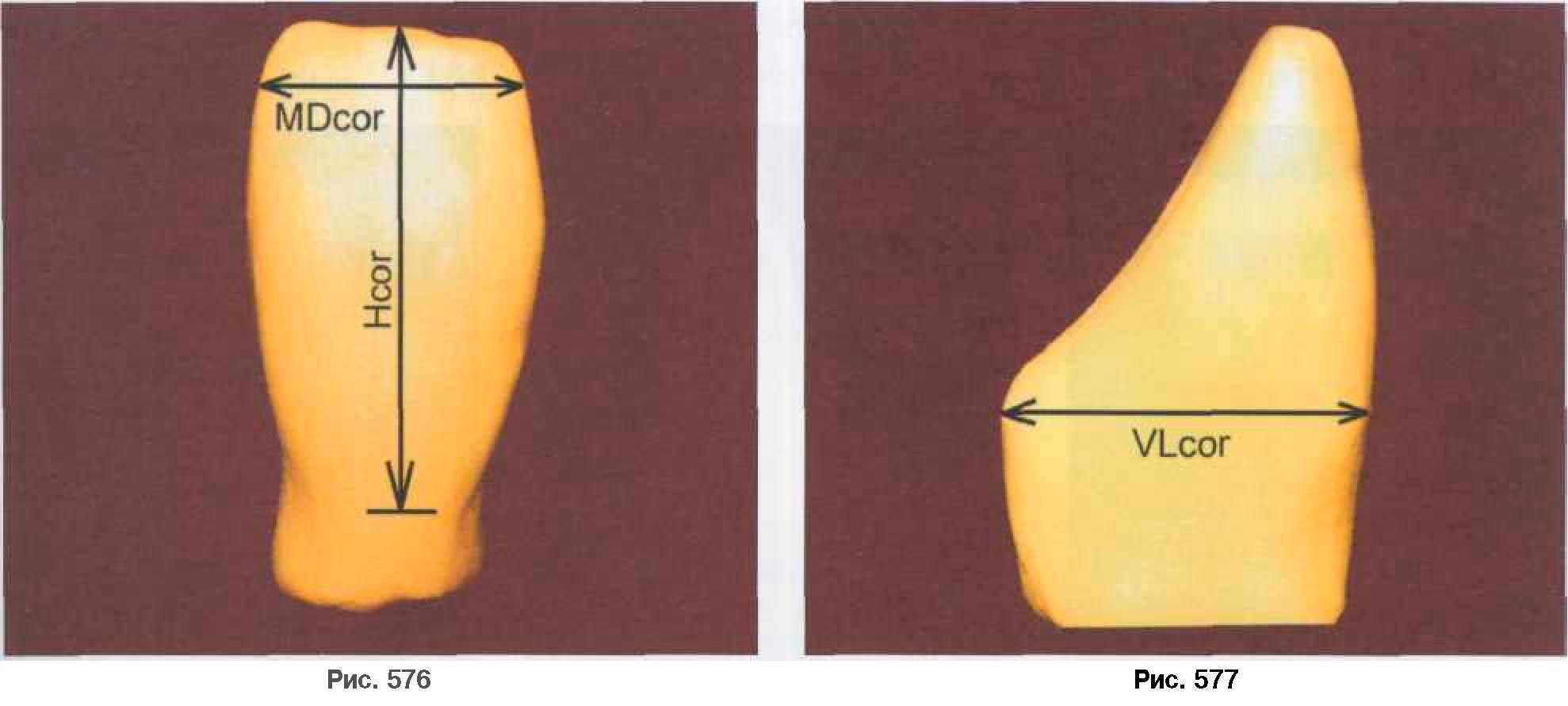

Учитывая морфологическое строение коронки нижнего центрального резца, а также его размерные характеристики, делаем заготовку предполагаемой модели из пластилина (рис. 576, 577), выдерживая следующие соотношения:

Нсог MDcor VLcor
8,28 мм 6,05 мм 7,79 мм
1,37 1,00 1,12

Коронка нижнего левого центрального резца напоминает форму долота. На начальных этапах моделирования задаем габаритные очертания коронке и формируем узкую и высокую культю.

На данном этапе уже просматривается принадлежность зуба к определенной стороне: медиальный режущий край несколько возвышается над чуть скошенным дистальным.

Так как признак угла в нижних резцах не является информативным, то и на модели медиальный и дистальный углы незначительно различаются по форме. Обратите внимание, что на первом этапе моделирования уже просматриваются очертания основных валиков (рис. 578). Краевые (медиальный и дистальный) формируют будущие контактные поверхности.

Так, медиальный располагается практически вертикально, с незначительным изгибом в режущей трети, дистальный валик имеет более округлый ход в средней трети, что также дает возможность ориентации стороны.

Определяется основной продольный валик, который располагается по центру коронки, имея незначительное возвышение на ее режущем крае. Следующие этапы демонстрируют моделирование дистального краевого гребня.

По вестибулярной поверхности создаем валик с пологими скатами (1), придавая дистальной

части коронки форму долота (рис. 579). Далее наносим часть пластилина и на контактную поверхность, формируя дистальную грань (2), где уже более четко прослеживается ее наклон от шейки к режущему краю коронки (рис. 580).

Заканчиваем моделирование дистальнои части коронки нанесением материала на язычную поверхность (3). Здесь уже выделяется часть язычного бугорка, оформляется краевой валик с язычной поверхности, имеющий определенный изгиб в средней трети коронки (рис. 581).

Далее формируем медиальную часть коронки 31 зуба.

Аналогично дистальнои части зуба моделируем краевой валик (1) по вес-

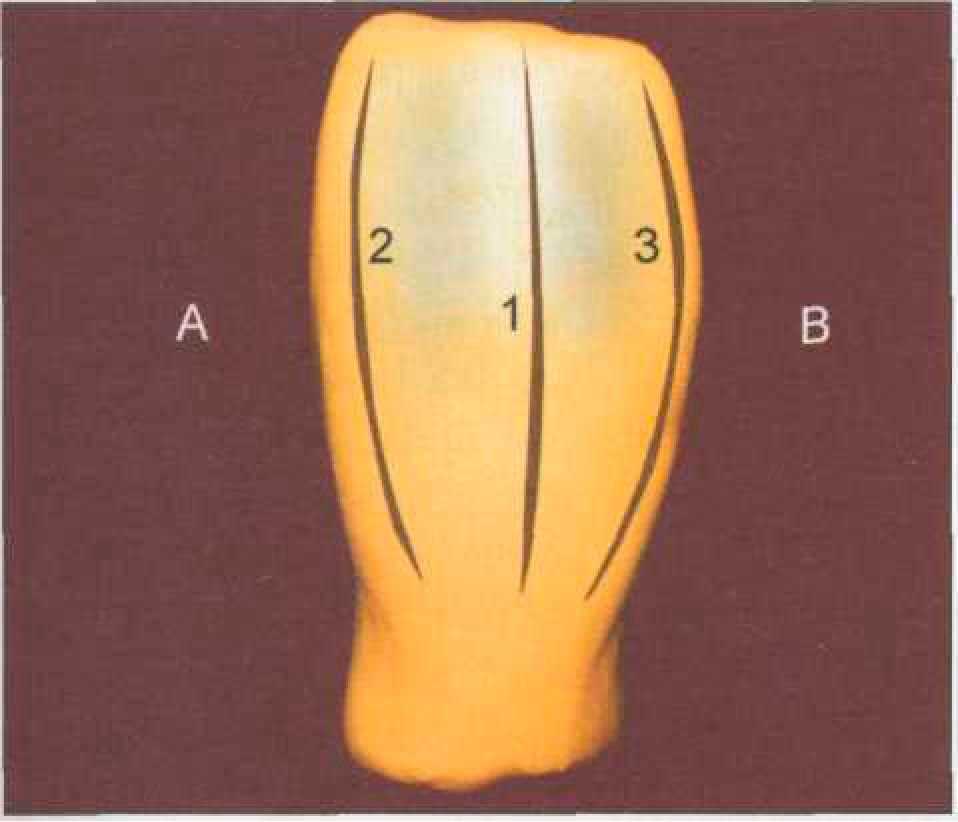

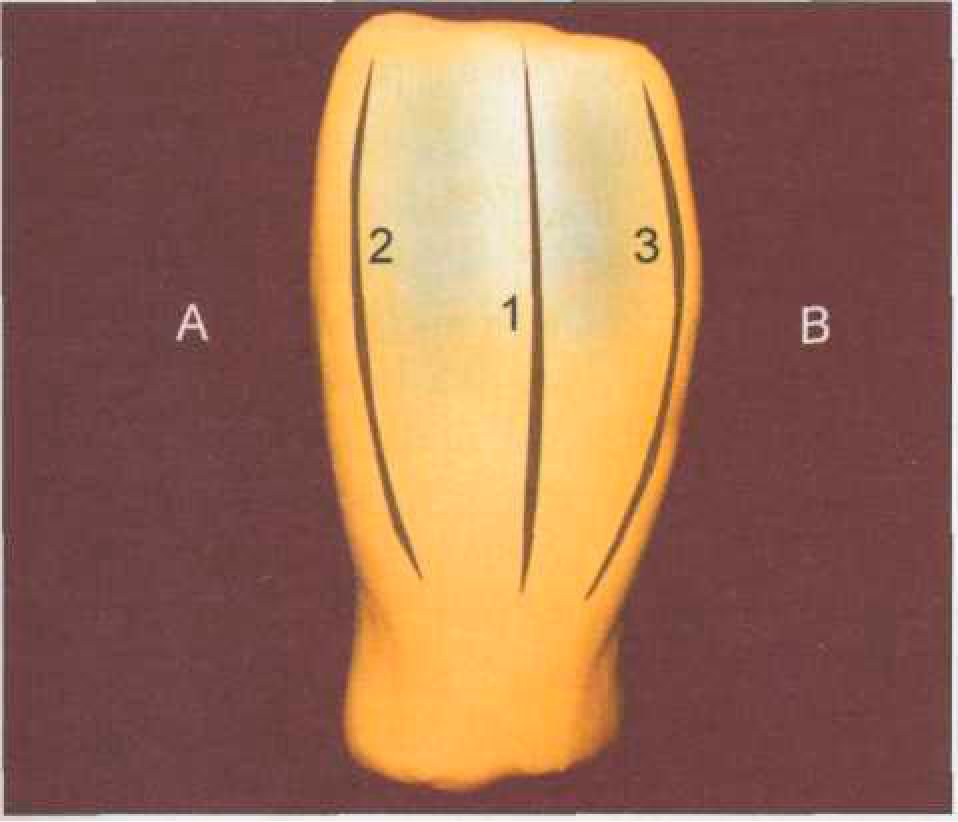

Рис. 578.

А — медиальная сторона; В — дистальная сторона;

1 — продольный валик; 2 — медиальный валик; 3 — дистальный валик

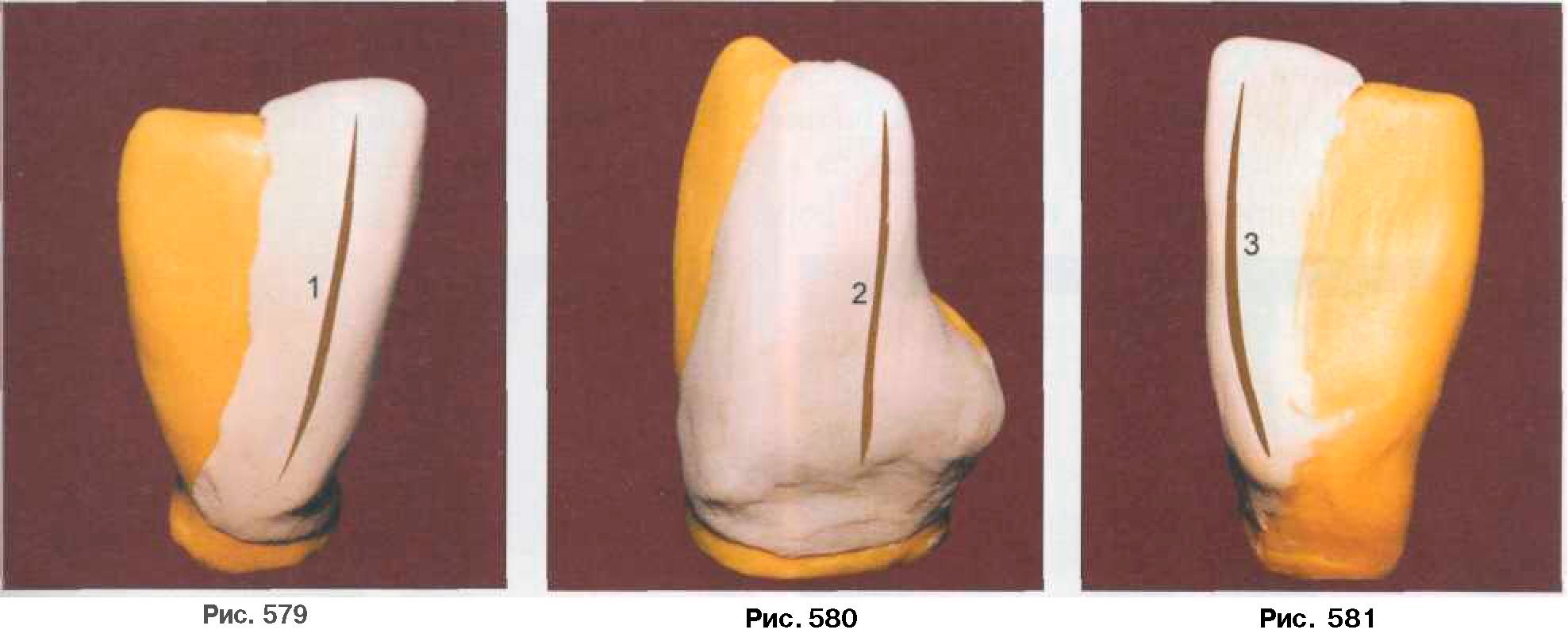

Рис. 579—581. 1 — дистальный валик вестибулярной поверхности; 2 — контактная дистальная поверхность; 3 — дистальный валик язычной поверхности
тибулярной поверхности (рис. 582), оформляем контактную сторону (2) (рис. 583), затем выкладываем краевой валик (3) на язычной поверхности (рис. 584).

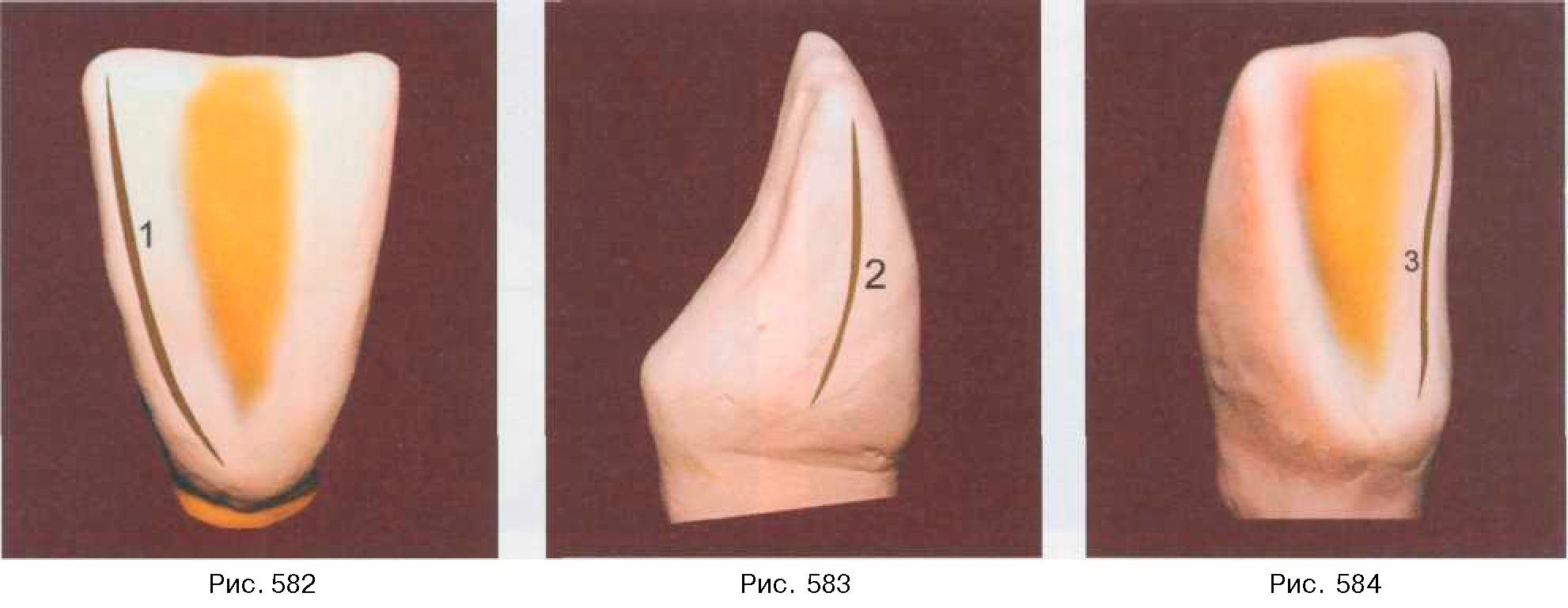

Рис. 582—584.

1 — медиальный валик вестибулярной поверхности;

2 — контактная медиальная поверхность;

3 — медиальный валик язычной поверхности

Отмоделированные контактные поверхности практически воспроизвели форму коронки 31 зуба. Остается путем формирования незначительно выраженного продольного валика по центру коронки с вестибулярной (рис. 585) и язычной стороны (рис. 586) закончить моделирование коронки нижнего центрального резца.

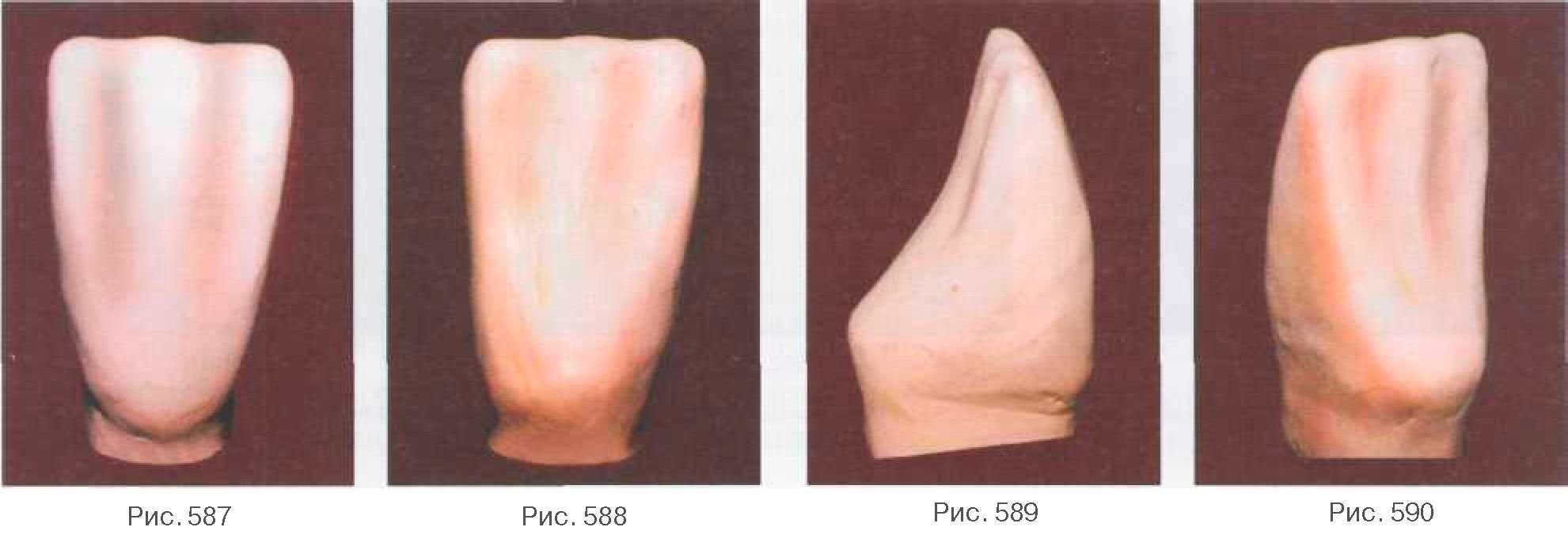

В заключение моделирования демонстрируются вестибулярная (рис. 587), язычная (рис. 588), контактная медиальная (рис. 589), контактная дистальная (рис. 590) поверхности, где, применяя элементы тонкого моделирования, воспроизвели форму, микрорельеф поверхностей центрального резца нижней челюсти.

При формировании данного зуба оператором показана иная последовательность воспроизведения формы коронки зуба.

Несмотря на то что в моделировании определенная последовательность действий имеет значение для получения положительного результата, каждый профессионал имеет право выбора как метода восстановления зубов (прямой, непрямой, комбинированный), так и этапов формирования тканей зубов.

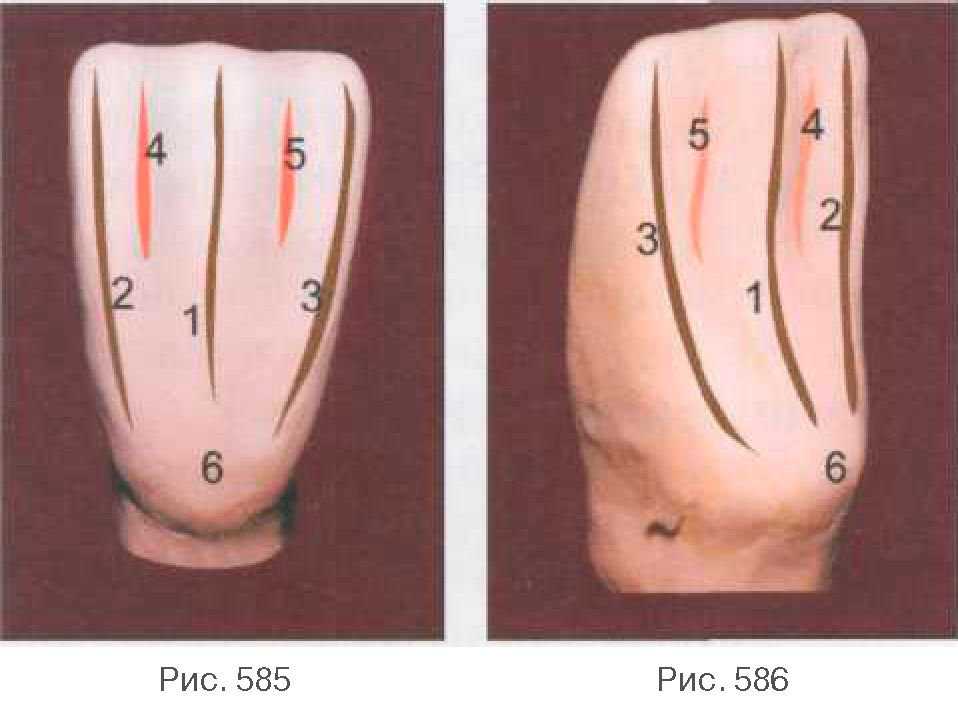

Рис. 585—586. 1 — продольный валик; 2 — медиальный валик; 3 — дистальный валик; 4 — медиальное углубление; 5 — дистальное углубление; 6 — анатомическая шейка
