Следует помнить, что на рентгеновской пленке изображение получается негативным: костная ткань имеет светлые оттенки, костномозговые пространства, мягкие ткани, воздушные пространства — темные. В тканях зуба различно содержание солей, а следовательно, через них по-разному проходят рентгеновские лучи. Поэтому на рентгенограмме эмаль имеет более светлый тон, чем дентин и цемент. Обычно на рентгенограмме четко видна граница между эмалью и дентином. Кариозные полости, если они не запломбированы, имеют темный оттенок. В зависимости от материала пломбы запломбированный участок имеет светлый оттенок (пластмасса хорошо пропускает лучи, и поэтому полость на рентгенограмме может показаться незапломбиро ванной). Полость зуба, периодонтальная щель выглядят как равномерные темные линии различной конфигурации по протяжению. Ограничивающая периодонтальную щель замыкающая пластинка стенки альвеол представляет собой компактную кость и поэтому имеет более интенсивный белый оттенок по сравнению с губчатым веществом и тянется в норме непрерывной линией по всему периметру зубной альвеолы.

Плотность твердых тканей зуба значительно выше плотности костной ткани, что и обусловливает отсутствие на рентгенограмме костной структуры по всей длине корня.

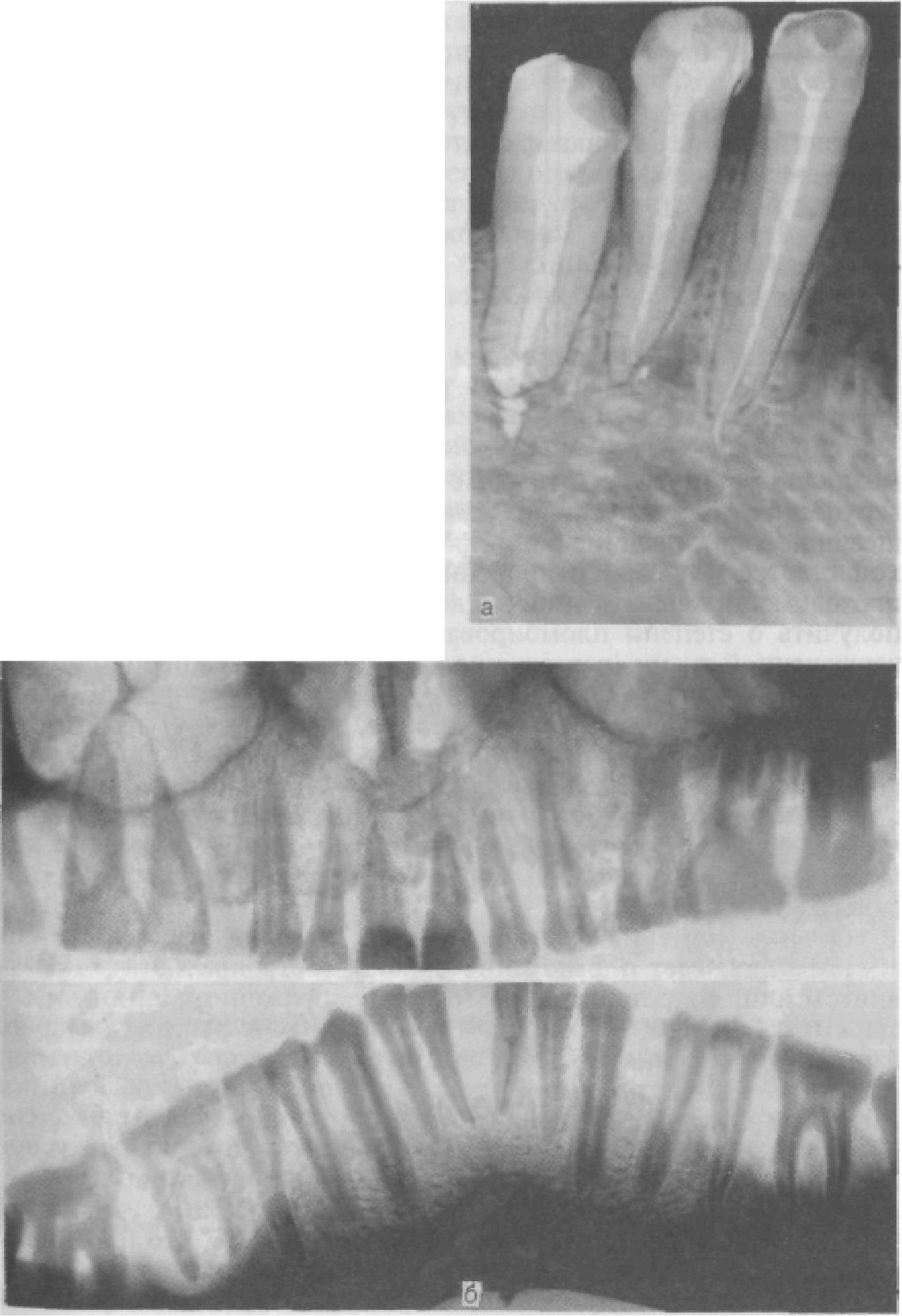

Внутриротовая рентгенограмма (рис. 56, а) дает возРис. 56. Внутриротовая (а) и панорамная (б) рентгенограммы

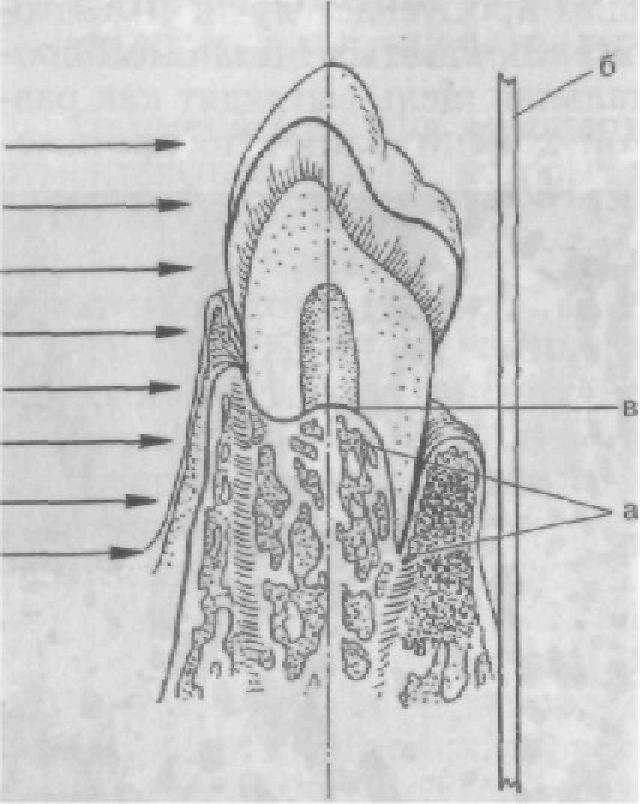

Рис. 57. Схема, иллюстрирующая ограниченную информативность рентгенограммы о состоянии костной ткани стенок альвеол.

а — уровень резорбции костной ткани стенок альвеол; б — рентгеновская пленка; в — уровень костной ткани на пленке. Стрелками указано направление рентгеновских лучей.

можность установить кариозные полости на проксимальных поверхностях, под искусственными коронками (но только в пришеечной зоне), наличие ретенированных зубов; при патологической стертости — ориентировочно топографию пульпы, степень проходимости каналов, наличие дентиклей. Важные данные можно получить о степени пломбирования каналов, состояния околоверхушечной ткани (разрежение костной ткани, гиперцементоз). Состояние периодонтальной щели, костной ткани альвеолярных отростков — стенок альвеол, включая замыкающую пластинку, рентгенографически можно определить только с боковых поверхностей корня зуба. Ни с вестибулярной, ни с язычной (небной) поверхности состояние околоверхушечных тканей, периодонтальной щели и стенок зубных альвеол выявить по рентгенограммам нельзя (рис. 57) (редкое исключение составляют случаи остеосклероза этих участков).

Оценка рентгенограмм различных отделов зубочелюстной системы включает определение правильности проекций и условий съемки, сопоставление теневого изображения данной области с нормальным, отграничение возрастных и функциональных вариантов строения костной ткани от участков патологически измененной кости. При этом следует учитывать, что на рентгенограммах, сделанных излишне жесткими лучами или «передержанных» при проявлении, тонкие участки кости могут быть не видны (об этих недостатках получения снимка судят по очень темному черному цвету пленки вне объекта исследования).

При чтении рентгенограмм следует учитывать, что плотность костной ткани, особенно нижней челюсти, неодинакова в различных участках, поэтому некоторые участки челюсти кажутся более прозрачными, чем соседние. Это особенно заметно на увеличенных панорамных рентгенограммах и ортопантомограммах. Следовательно, для правильной интерпретации теневого изображения необходимо знание анатомии данной области.

Если обнаружен патологический очаг, его следует оценивать по следующим параметрам: количество очагов патологически измененной костной ткани, локализация очага в кости, его форма, размеры, контуры, интенсивность тени, состояние костного рисунка на уровне очага и вокруг него.

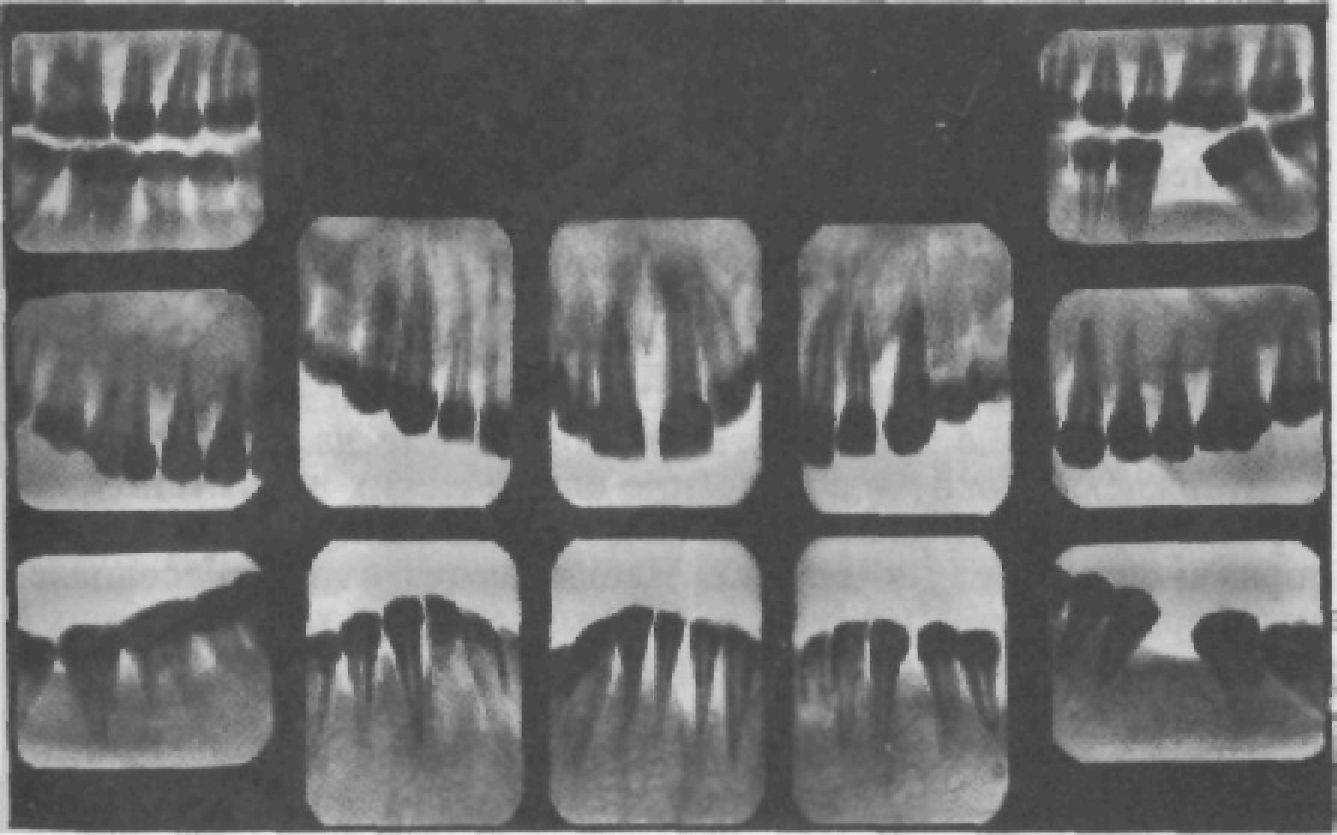

Богатая и разнообразная картина различных патологических изменений челюстей складывается из ограниченного числа теневых проявлений: остеопороз, остеосклероз, деструкция, или остеолиз, остеонекроз, атрофия костной ткани. Сочетание всех указанных симптомов создает в большинстве случаев характерные рентгенологические проявления поражений зубочелюстной системы (рис. 58).

Остеопороз — дистрофия костной ткани. Характеризуется уменьшением числа костных перекладин в единице объема кости, истончением и полным рассасыванием части этих элементов.

Остеосклероз — перестройка костной структуры. Для нее характерны увеличение числа костных перекладин в единице объема кости, их утолщение, уменьшение костномозговых полостей вплоть до полного их исчезновения.

Остеолиз — рассасывание ограниченного участка кости без последующего замещения другой тканью.

Остеонекроз — некроз участка кости, характеризующийся лизисом (распад, растворение) остеоцитов и инкапсулированием этих участков с образованием секвестров.

Атрофия костной ткани — уменьшение массы и объема органа, ткани. Развивается вследствие нарушения физиологических соотношений между процессами рассасывания и новообразования костной ткани, характеризуется исчезновением костных структур.

Рентгенологически остеопороз проявляется повышенной прозрачностью некоторых участков костной ткани. Остеопороз может быть диффузным, равномерным. В этих случаях кость становится равномерно более проницаема для рентгеновских лучей или трабекулярный ее рисунок исчезает. Кортикальные пластинки истончены. Другая форма — пятнистый остеопороз. Для него характерно наличие очагов снижения плотности костной структуры, имеющих различные форму, величину и нечеткие, как бы смазанные, контуры. Компактный слой в этих случаях либо не изменен, либо несколько разрыхлен, а рисунок костномозговых пространств более широкопетлист, чем в норме. Обе формы остеопороза представляют собой один и тот же процесс, но разные его фазы (Н. А. Рабухина).

При остеопорозе не происходит уменьшения размеров кости, что отличает этот процесс от атрофии. Последняя характеризуется эксцентрическим или концентрическим уменьшением поперечника кости.

Процессы деструкции костной ткани вызываются различными патологическими процессами в кости, связанными с разрушением костной ткани и заменой ее различным патологическим субстратом — грануляциями, гноем, опухолевыми массами и т.д.

Остеосклероз выражается как в утолщении отдельных костных балок, так и в увеличении их количества и, следовательно, объема кости. На рентгеновском снимке это проявляется появлением светлых участков разной площади.

Нередки случаи, когда все клинические симптомы заболевания свидетельствуют о наличии патологического процесса в костной ткани челюстей, а рентгенологические данные этого не подтверждают. Такое несовпадение клинических и рентгенологических проявлений чаще всего встречается при воспалительных поражениях, особенно острых. Наблюдаются случаи несовпадения формы и размеров очагов поражения на рентгенограммах с теми, которые обнаруживают при удалении зуба, резекции верхушки корня.

Прерывистая линия замыкающей периодонтальной пластинки, появление в губчатом веществе участков темных тонов (исчезновение костного рисунка), зональное или участками расширение (более 0,2 мм) периодонтальной щели свидетельствуют о наличии патологических процессов в тканях пародонта.
