Среди огромного многообразия кламмеров можно выделить следующие его разновидности:.
1) по функции: удерживающие, опирающиеся и опорно-удерживающие. Первые предназначены исключительно для фиксации протезов от вертикальных смещений. Они дополнительно нагружают опорные зубы силами, возникающими при жевательных (размалывающих) движениях, действующими под углом и не способствуют снятию вертикальной нагрузки со слизистой оболочки протезного ложа. Опирающиеся кламмеры предназначены для передачи вертикальных нагрузок на пародонт опорных зубов и способствуют снятию нагрузки со слизистой оболочки протезного ложа. Опорно-удерживающие кламмеры фиксируют протезы на челюстях и позволяют распределять вертикальный и горизонтальный компоненты жевательного давления между пародонтом опорных зубов и слизистой оболочкой протезного ложа;.
2) по расположению: назубные, надесневые (альвеолярные пелоты), зубонадесневые (кламмеры по Кемени);.
3) по типу соединения с базисом-каркасом протеза: жесткое (стабильное), полуподвижное (полулабильное, пружинящее, рессорное), подвижное (лабильное, шарнирное);.
4) по методу изготовления: гнутые, литые, сочетанные (комбинированные) ;.
5) по конструкции: одноплечие, двуплечие, многозвеньевые, бесконечные, перекидные, кольцевые и т. д.;.
6) по материалу: стальные, из КХС, золотоплатинового сплава 750-й пробы, пластмассовые;.
7) по профилю сечения: круглые, полукруглые. Диаметр круглых кламмеров от 0,6 до 1,0—1,2 мм.
Применение того или иного вида кламмеров зависит от конкретной клинической ситуации в полости рта и самой конструкции — зубного протеза.
В конструкции любого удерживающего кламмера выделяют три основных элемента: плечо, тело и отросток.
Плечо кламмера — часть кламмера, охватывающая коронку зуба. Оно всегда располагается непосредственно за экватором зуба, в зоне между экватором и десной. Пройдя экватор, плечо кламмера должно прилегать к поверхности зуба на всем протяжении, повторять ее конфигурацию и иметь высокие упругопрочностные показатели. Наибольшей упругостью обладает плечо гнутого проволочного круглого кламмера. Менее эластичны пластмассовые и литые кламмеры.
Свойство тел возвращаться к первоначальной форме после прекращения действия внешних сил, вызвавших деформацию, называется упругостью. Тела, обладающие этими свойствами, называются упругими. Упругая деформация — это способность тела вернуться в первоначальное (исходное) состояние после прекращения действия внешних сил. Если тело после того, как перестали действовать внешние силы, сохраняет хотя бы частично измененную форму, то это явление называется остаточной, или пластической, деформацией. За ней может наступить разрушение предмета.
Между этими крайними состояниями в конструкциях (телах) проявляется способность тела после снятия действия внешних сил медленно возвратиться в исходное состояние. Это называется критическим прогибом.
Металлическая конструкция, полученная методом протяжки, волочения, проката, обладает высокими упругими свойствами, а полученная методом литья — высокой жесткостью, имеет низкие показатели упругости. Чем меньше диаметр проволоки, чем длиннее отрезок свободного конца проволоки (плеча), тем выше упругость.
Чем больше диаметр проволоки, чем короче отрезок свободного конца проволоки (плеча), тем больше жесткость, меньше упругость.
На основании математического анализа фиксирующих способностей гнутых стальных кламмеров установлено, что теоретически кламмеры диаметром от 0,6 до 12 мм способны удерживать протезы от максимальных сбрасывающих усилий, равных по Балтерсу 300 г.
Величина усилий в значительной мере зависит от радиуса окружности (степени выраженности зоны наибольшей выпуклости) вестибулярной поверхности зуба, при фиксации протеза в полости рта. Перемещение кламмера создает условия, при которых вертикально фиксирующие усилия раскладываются на две составляющие — нормальную и горизонтальную. Величина последней при вертикальной силе в 300 г достигает 1,5 кг. Лишь при прогибе 0,2—0,3 мм плечо кламмера любого диаметра будет «работать» в зоне упругих деформаций. Увеличение крутизны ската поверхности коронки опорного зуба (выраженность экватора) до 0,6—0,8 мм ведет к тому, что плечо кламмера из проволоки любого диаметра будет «работать» в зоне критических прогибов или пластических деформаций. В результате металл «устает», плечо кламмера отгибается или разрушается конструкция. Наряду с этим при отгибе плеча уменьшается площадь соприкосновения с коронкой зуба и увеличивается удельное давление на зуб, которое в зависимости от выраженности экватора достигает 236—900 кг/см
. В совокупности возникающие горизонтальные силы и высокое удельное давление дают ключ к пониманию механизма появления патологической подвижности опорных зубов, для пародонта которых эти силы превышают его компенсаторные возможности.
Отсюда непременное условие: в соответствии со степенью выпуклости экватора зуба (либо ее задавая при изготовлении искусственной коронки) необходимо подобрать такие диаметр плеча кламмера, его длину и метод изготовления, чтобы плечо «работа-

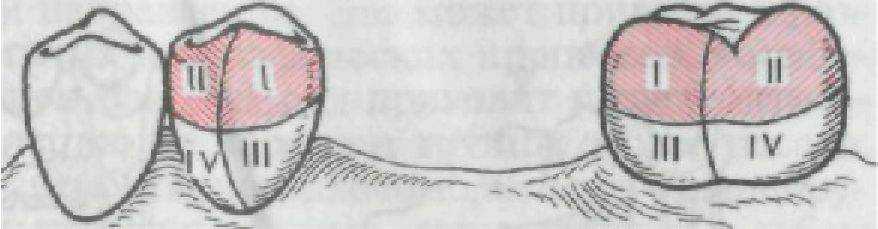

Рис. 124. Окклюзионная (заштрихована) и гингивальная части коронки зуба.
ло» всегда в зоне упругих деформаций и тем самым не оказывало травматического действия на пародонт опорного зуба.
Поверхности коронки зуба, выбранного для кламмерной фиксации, с вестибулярной и оральной сторон имеют линии наибольшей выпуклости в горизонтальном и вертикальном направлениях, при пересечении образующие четыре квадранта (рис. 124). Нумерация квадрантов принята со стороны дефектов зубного ряда: I и II квадранты называются окклюзионными, а в функциональном отношении — опорными; III и IV — соответственно гингивальными и ретенционными.
Расположение плеча кламмера или его частей в соответствующих квадрантах зависит от того, каким методом изготовлено плечо — гнутым или литым, а также от конструкции клам,мера.
Рассматривая с этих позиций положение плеч кламмеров на коронке зуба, необходимо плечо гнутого проволочного кламмера располагать в III—IV либо в I—III—IV квадрантах при переходе тела кламмера в плечо, когда тело располагается ближе к окклюзионной поверхности. Непременным условием надежной фиксации съемных протезов от вертикальных смещений является положение плеча сразу за зоной наибольшей выпуклости. Тело кламмера, имея петлеобразный изгиб, является амортизатором при «работе» плеча и всегда должно быть свободно от базисного материала.
Кроме одноплечего удерживающего гнутого кламмера, могут быть применены различные варианты двухплечих кламмеров. Такие кламмеры более надежно выполняют функцию удержания протезов от вертикальных смещений, а при жевании за счет эластичности плеч способствуют амортизации боковых нагрузок на опорные зубы и возвращают протез в исходное положение.
К вариантам удерживающих кламмеров относятся и зубонадесневые кламмеры Кемени. Изготовленные из прозрачной пластмассы, армированные стекловолокном, эти кламмеры эстетичны и вполне удовлетворительны в функциональном отношении (3. С. Есенова, Л. П. Баринова).
Тело кламмера — это мало пружинящая часть, располагающаяся, как правило, выше экватора зуба или на экваторе, на его контактной поверхности. Отросток кламмера расположен под искусственными зубами и жестко соединяет сам кламмер с базисом протеза.

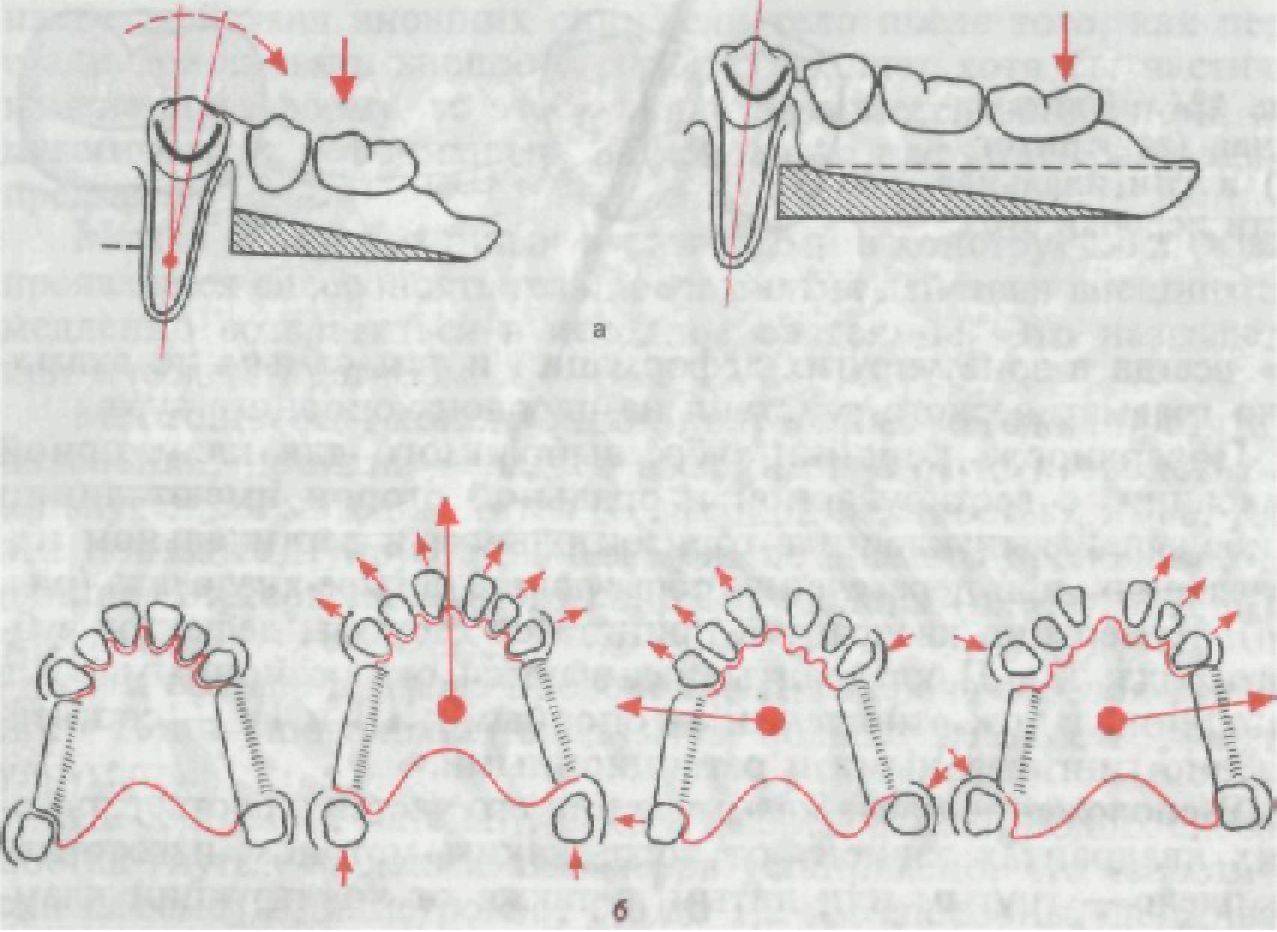

Рис. 125. Действие проволочного кламмера на пародонт опорного зуба при вертикальной (а) и горизонтальной (б) нагрузке на седловидную.
часть.
При вертикальной нагрузке на пластиночный протез последний погружается в подлежащие ткани на величину, пропорциональную степени податливости слизистой оболочки протезного ложа. При этом седловидная часть смещается не строго вертикально, а несколько наклонно за счет большего смещения дистального конца. При таком смещении (рис. 125) плечо кламмера смещается к маргинальному краю, а открытый конец плеча кламмера как бы отодвигает и опрокидывает кзади опорный зуб.
Смещенный корень сдавливает ткани пародонта в маргинальной части дистальной поверхности и с медиальной поверхности у верхушки корня. Степень смещения зуба зависит и от жесткости плеча: чем ниже модуль упругости, тем больше механическое смещение зуба. С увеличением силы давления возрастает степень смещения зуба, но погружение протеза ограничивается рефлекторно вследствие чувствительности слизистой оболочки к давлению. При появлении неприятных или болевых ощущений вступает в действие гингивомускулярный рефлекс (см. рис. 101, 2). В участках с Малоподатливой слизистой оболочкой это может создавать зоны повышенного жевательного давления. При боковых окклюзионных движениях часть жевательной нагрузки через удерживающий кламмер перераспределяется на пародонт опорных зубов, но в крайне нежелательном для его структурных элементов горизонтальном направлении. Это может привести к развитию в них деструктивных и атрофических процессов. Смещение протеза под влиянием боковых сил приводит к горизонтально направленному давлению на пародонт группы зубов, так как начинают «работать» вестибулярное плечо кламмера балансирующей стороны и оральная часть базиса, прилегающая к зубам на рабочей стороне. На рабочей стороне седловидная часть совершает незначительное вращательное движение, которое передается зубу, несущему кламмер.
Изучение динамики съемного пластиночного протеза позволяет констатировать наличие побочного действия как базиса протеза, так и кламмеров.
Указанные неблагоприятные воздействия съемных протезов с удерживающими кламмерами возможно в определенной степени нивелировать за счет правильного выбора кламмерной линии и оптимального числа кламмеров. В зависимости от класса дефекта по Кенеди кламмерная линия может проходить в поперечном, диагональном, сагиттальном направлениях. При определении количества кламмеров, их конструктивных особенностей следует руководствоваться стремлением снять полностью побочные действия на пародонт опорных зубов. Это можно сделать, увеличивая количество кламмеров до трех, четырех; удлиняя плечи, разместив их на два опорных зуба; применяя многозвеньевой кламмер; переходя к лабильному соединению кламмера с базисом протеза. Последнее обязательно при наличии концевого седла (см. рис. 128).
Удерживающие кламмеры, обладая определенными достоинствами в плане фиксации съемных протезов на челюстях, в силу своих конструктивных особенностей не могут выполнять опорной функции, т. е. предотвращать перегрузку тканей протезного ложа и предупреждать смещение протеза в вертикальном направлении под давлением пищевого комка.
Наиболее совершенным типом кламмера, осуществляющим , одновременно все три функции: опорную, стабилизирующую и ретенционную является опорно-удерживающий кламмер (см. рис. 123, II).
Конструкция литого опорно-удерживающего кламмера включает четыре основных элемента: два плеча — вестибулярное и оральное; окклюзионную накладку, располагающуюся на окклюзионной поверхности зуба; тело, являющееся соединяющим элементом, его положение на зубе вариабельно, так как зависит от конструкции кламмера; отросток, или хвостовик, который соединяет сам кламмер с металлическим каркасом бюгельного протеза или уходит в толщу базиса пластиночного протеза.
В плече кламмера в свою очередь различают стабилизирующую и ретенционные части. Стабилизирующая часть плеча более длинная и жесткая и наряду с окклюзионной накладкой не подвергается деформации. Ретенционная часть — более короткая, характеризуется высокими упругопрочностными показателями.
Решая вопрос о правильном расположении плеч литого опорно-удерживающего кламмера, исходят из того, что они литые и имеют различную величину сечения по протяжению. У своего основания плечо расширено и утолщено, а ближе к концу сужается и истончается, в результате чего возрастает упругость. Поэтому положение литого плеча на коронке диагональное — из I квадранта оно переходит в IV квадрант в области пересечения вертикальной и горизонтальной выпуклостей. Плечо может также занимать положение во II — III квадрантах. Располагаясь в двух различных в функциональном отношении зонах коронки, литое плечо жесткого опорно-удерживающего кламмера выполняет двойную функцию:
/3ё
о, расположенные в I или II квадранте, выполняют опорно-стабилизирующую (охватывающую) функцию, аУ
, занимающая III или IV квадрант, — ретенционную. При этом удержание протеза осуществляется как от вертикальных смещений (переход за горизонтальный экватор), так и от смещения базиса в дистальном направлении (переход плеча за зону вертикальной выпуклости). Стабилизирующая часть плеча располагается с вестибулярной и оральной сторон зуба. В силу своей жесткости она препятствует смещению зуба при действии на него сил, направленных под углом или горизонтально, и одновременно смещению протеза в горизонтальном направлении.
Ретенционная часть плеча расположена у зубов верхней челюсти над экватором, а у зубов нижней челюсти — под экватором. Обладая высокими пружинящими свойствами, эта часть плеча кламмера легко проходит экватор и плотно охватывает зуб, осуществляя надежную ретенцию протеза от вертикального смещения.
Учитывая тот факт, что упругие свойства концевого отдела плеча литого кламмера ограничены и зависят от конструкции кламмера, необходимо точно определить его положение в ретенционной зоне (III, IV квадранты). Последнее достигается в параллелометре с помощью специальных диагностических стержней с измерительными площадками, ширина свободной части которых равна 0,25; 0,50 и 0,75 мм. Одновременное соприкосновение диагностического стержня и края площадки с поверхностью зуба при заданном положении модели и определит глубину погружения ретенционной части плеча литого кламмера (глубину ретенции). При малой величине поднутрения можно удлинять плечо кламмера с увеличением его сечения (жесткое плечо); при большей величине поднутрения, естественно, необходимо уменьшить сечение, тем самым увеличив упругие свойства.
Существенным конструктивным элементом в опорно-удерживающем кламмере является окклюзионная накладка, через которую с базиса с искусственными зубами воспринимается и передается жевательное давление на пародонт опорных зубов. От того, насколько правильно будет сформировано ложе для окклюзионной накладки и какова будет его протяженность по окклюзионной поверхности, зависит правильность передачи жевательного давления на пародонт. Наиболее благоприятными для пародонта опорных зубов являются осевые (аксиальные) нагрузки. Поэтому накладка, занимающая всю продольную фиссуру жевательных зубов, располагающаяся с медиальной и дистальной сторон окклюзионной поверхности, а также со стороны, где опорный зуб имеет рядом стоящие зубы, передает нагрузку вдоль оси зуба.
Более сложное взаимодействие окклюзионной накладки с опорным зубом возникает, если накладка располагается со стороны дефекта зубного ряда. Если протяженность накладки до `/
длины окклюзионной поверхности и дно ложа по отношению к оси опорного зуба имеет тупой угол, то окклюзионная накладка вместе с плечами кламмера вызывает наклоняющий вывихивающий момент. Результатом такого воздействия являются расширение периодонтальной щели, разрушение волокон периодонта, появление патологической подвижности опорных зубов. Если протяженность ложа увеличить и перейти за середину окклюзионной поверхности, то направление передаваемого давления будет приближаться или совпадать с осью зуба.
На каком бы зубе ни располагали окклюзионную накладку и с какой бы его стороны, ложе для нее должно отвечать следующим требованиям: а) основание ложа по отношению к аксиальным нагрузкам должно образовывать угол 90° или приближающийся к нему. Переход дна на проксимальную поверхность не должен иметь острой грани; б) в сечении ложе должно быть полуовальным, дно — сферической формы, а не ящикообразным.
Эти требования правомерны как к опорным зубам без покрытия искусственными коронками, так и при изготовлении искусственных коронок под опорно-удерживающий кламмер.
Необходимо еще раз подчеркнуть, что в функциональном отношении окклюзионная накладка передает опорному зубу всю вертикальную нагрузку при жевании или часть ее, препятствует погружению протеза в слизистую оболочку под нагрузкой, создает и восстанавливает окклюзионный контакт протеза с антагонистами. Характер передачи нагрузки опорному зубу через окклюзионную накладку зависит от места ее расположения, ее величины и формы созданного для нее ложа.
Окклюзионная накладка может являться конструктивной частью опорно-удерживающего кламмера или самостоятельным функциональным звеном в конструкции, например, бюгельного протеза.
К настоящему времени разработано множество конструкций литых опорно-удерживающих кламмеров. Фирмой Ney систематизированы и выделены основные типы.
Первый тип— жесткий опорно-удерживающий кламмер Аккера. У кламмера ретенционную функцию выполняют лишь дистальные концы (/ или `/
длины плеча) вестибулярного и орального плеч. Оптимальной глубиной ретенции является 0,25— 0,5 мм. При этом линия обзора при пересечении с вертикальным экватором образует большие по площади I и IV квадранты, т. е. при первом варианте ее прохождения. Следует, однако, помнить, что расположение этого типа кламмера со стороны дефекта без дистального ограничения может вызвать наклоняющий момент у опорного зуба.
Второй тип — эластический опорно-удерживающий кламмер Роуча с Т-образно расщепленными концевыми отделами плеч. Высокие пружинящие свойства его обусловлены значительным удлинением тела и отростка, отходящих от каркаса бюгельного протеза. Оптимальная глубина ретенции 0,5 мм. Этот тип кламмера рекомендуется выбирать при резко диагональном прохождении линии обзора, на опорном зубе (3-й вариант) или при значительном приближении к окклюзионной поверхности (4-й вариант). Т-образное плечо, как правило, располагается в гингивальных квадрантах — III и IV. Возможны варианты, когда часть расщепленного плеча лежит на пересечении линии обзора и располагается в I или II квадрантах, т. е. в обратнодиагональном положении по отношению к резко диагональному расположению линии обзора. Наиболее целесообразным считается использовать этот тип кламмера при дистально неограниченных дефектах (I — II классы по Кенеди).
Третий тип — кламмер комбинированный, состоящий из жесткого плеча кламмера Аккера и эластического плеча кламмера Роуча. Глубина ретенции, расположение плеч в зависимости от прохождения линии обзора соответствуют таковым у рассмотренных ранее типов кламмеров. Комбинированный кламмер рекомендуется применять при дистально неограниченных дефектах; в случаях, когда опорные зубы имеют наклон в сторону языка и линия обзора на поверхностях зуба имеет различные направления и уровень расположения. Жесткое плечо кламмера Аккера располагается с вестибулярной стороны, а эластическое Т-образное — с язычной. Возможно и обратное расположение плеч.
Четвертый тип — одноплечий кламмер заднего (обратного) действия. По своим конструктивным элементам и применению в зависимости от расположения линии обзора в настоящее время принято этот тип подразделять на две разновидности. Подтип А характеризуется тем, что язычная часть плеча заканчивается медиальной окклюзионной накладкой и переходит в жесткое тело — отросток, соединяющий кламмер с металлическим каркасом съемного протеза. Исходя из этого, язычная часть плеча жесткая и располагается в I—II квадрантах. Дистально-проксимальная и вестибулярная части плеча обладают упругими свойствами и располагаются в IV—III квадрантах с вестибулярной стороны. Нередко они могут нести дополнительную окклюзионную накладку со стороны дефекта. Этот подтип кламмера рекомендуется применять при I — II классах дефектов, когда линия обзора проходит по второму варианту, с глубиной ретенции 0,25 мм.
Для подтипа Б характерно жесткое тело — отросток с вестибулярной стороны соединяет кламмер с каркасом и находится в 1 —II квадрантах, окклюзионная накладка располагается со стоI роны дефекта, язычная часть плеча упругая и размещается в IV— ` III квадрантах. Показано применение при наклоненных орально премолярах, когда линия обзора проходит по пятому варианту. Глубина ретенции 0,25 мм.
Пятый тип — круговой, или кольцевой. Рекомендуется для расположения на одиночно стоящих молярах. При вестибулярном наклоне верхних моляров линия обзора проходит по четвертому варианту и ретенционная часть плеча кламмера располагается с вестибулярной стороны в IV — III квадрантах. У мо, ляров нижней челюсти с язычным наклоном ретенционная часть ; плеча кламмера располагается с язычной стороны в соответству! ющих квадрантах. Противоположная часть плеча имеет дополнительную стабилизирующую дугу, придавая жесткость конструкции и устойчивость зубу. Кламмер имеет две окклюзионные накладки — с медиальной и дистальной стороны. Рекомендуемая глубина ретенции 0,5—0,75 мм.
