КОНСТРУИРОВАНИЕ ИСКУССТВЕННЫХ ЗУБНЫХ РЯДОВ

КОНСТРУИРОВАНИЕ ИСКУССТВЕННЫХ ЗУБНЫХ РЯДОВ

История протезирования при полном отсутствии зубов прошла сложный путь исканий и разработок различных методов и приборов для постановки искусственных зубных рядов. Предложены различные регистрирующие аппараты, лицевые дуги для внеротовой записи движений нижней челюсти.

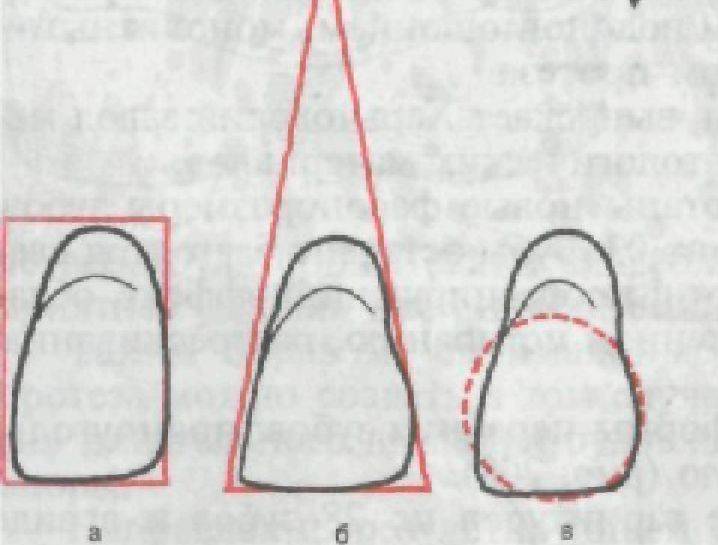

Рис. 208. Формы передних зубов.
а — прямоугольная; б — клиновидная; в — овальная.
Создавались сложные приборы-артикуляторы, позволяющие после записей движений нижней челюсти воспроизводить эти движения в индивидуальных артикуляторах.
Практика показала, что внеротовые записи не точны, а приборы не позволяют воспроизвести весь сложный комплекс разнообразия движений нижней челюсти, учесть индивидуальные особенности каждого протезируемого, степень податливости слизистой оболочки рта и мягких тканей ВНЧС.
Постановка искусственных зубных рядов производится в основном при помощи следующих способов:.
1) в шарнирном окклюдаторе по стеклу;.
2) в шарнирном окклюдаторе по сферическим поверхностям;.
3) в шарнирном окклюдаторе по индивидуальным окклюзионным поверхностям;.
4) в артикуляторах типа «Гнатомат» после внутриротовой :записи движений нижней челюсти.
Постановка зубов по стеклу. В нашей стране широкое распространение получила постановка искусственных зубов по стеклу, разработанная М. Е. Васильевым.
После загипсовки моделей с окклюзионными валиками в шарнирный окклюдатор берут специальное стекло, имеющее форму полуэллипса, и слегка приклеивают его горячим воском к верхнему окклюзионному валику. При этом следят за тем, чтобы средние линии стекла и верхней модели совпадали, а наружные контуры стекла были равномерно ориентированы на верхний окклюзионный валик. Затем стекло необходимо перенести на нижний окклюзионный валик. Это можно сделать различными способами:.
1) срезать нижний окклюзионный валик на толщину стекла сверху и с середины валика по вестибулярному краю таким образом, чтобы периметр нижнего окклюзионного валика был ориентирован на вершину альвеолярного гребня нижней челюсти;.
2) на внутренней части нижней модели установить 3 столбика из размягченного воска и к ним прижать и зафиксировать стекло;.
3) изготовить новый восковый базис на нижнюю модель и валик, занимающий только язычную поверхность нижней челюсти.
После фиксации стекла расплавленным воском к нижнему окклюзионному валику стеклографом на стекле отмечают периметр верхнего окклюзионного валика, среднюю линию и линию клыков. Стекло отклеивают от верхнего валика и последний убирают. На верхнюю модель изготавливают новый восковой базис с небольшим по диаметру (3—4 мм) валиком, который приклеивают строго по вершине альвеолярного отростка.

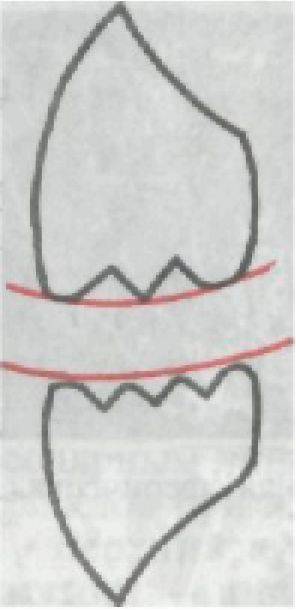

Рис. 209. Ориентация зубов по отношению к стеклу (схема).
Постановку начинают с зубов верхней челюсти. Передние зубы относительно вершины альвеолярного отростка ориентируют таким образом, чтобы вертикальные оси последних на
/
пришеечной части были расположены впереди вершины альвеолярного отростка, а оси боковых зубов проходили по межальвеолярным линиям. Такая постановка обеспечивает устойчивость протезов при жевательных движениях.
Верхний зубной ряд конструируют в виде полуэллипса, а нижний — в виде параболы.
Центральные резцы располагают симметрично к средней линии так, чтобы режущие края касались стекла. Боковые резцы несколько отклонены от срединной линии в пришеечной части и режущим краем не касаются стекла на 0,5 мм. Клыки своими рвущими бугорками касаются стекла и образуют поворотные пункты зубной дуги, причем передняя часть фасетки клыка должна являться продолжением дуги передних зубов, а задняя — направлять дугу в области боковых зубов.
Первый премоляр устанавливают так, чтобы он касался стекла только щечным бугорком, а небный бугорок не доставал до стекла на 1 мм. Второй премоляр касается стекла обоими бугорками.
Первый моляр образует дугу боковых зубов и касается стекла только передненебным бугорком. Переднещечный бугорок не касается стекла на 0,5 мм, задненебный — на 1 мм, а заднещечный — на 15 мм. Второй моляр не касается своими бугорками стекла и продолжает линию первого моляра (рис. 209).
Благодаря такой ориентации жевательных зубов создаются сагиттальные и трансверсальные кривые выпуклой книзу формы, обеспечивающие множественные контакты зубов при различных движениях нижней челюсти.
После постановки зубов верхней челюсти по ним ставят зубы нижней челюсти. На нижней челюсти постановку начинают со вторых премоляров, так как они хорошо устанавливаются между первым и вторым премолярами верхней челюсти. Затем устанавливают моляры и в последнюю очередь передние зубы. Если постановка зубов производится не из гарнитуров, то нижние зубы можно начинать ставить с центральных передних зубов.
Закончив постановку зубов, между зубными рядами укладывают копировальную бумагу и легким постукиванием верхнего зубного ряда о нижний на зубах получают черные точки, которые сошлифовывают. Таким образом производят пришлифовку зубов в вертикальном направлении. При боковых движениях пришлифовку зубов производят в полости рта больного при наложении протезов.

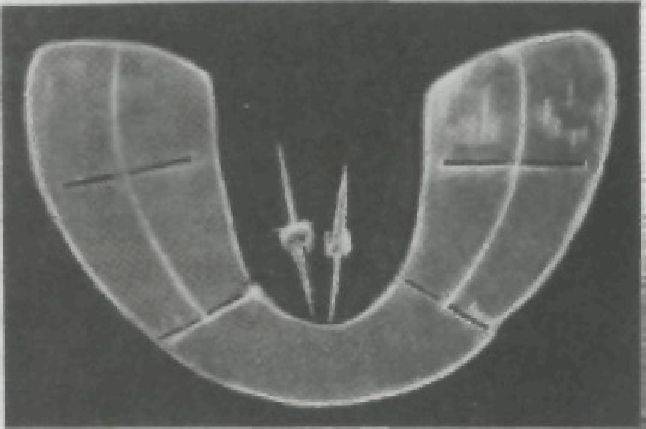

Рис.211. Разборная сферическая пластинка.
Рис. 210. Сферическая пластинка для постановки зубов.
Постановка зубов по сферическим поверхностям. Сферическая теория артикуляции была выдвинута Monson в 1918 г. С тех пор многие авторы пытались усовершенствовать ее, предлагали различные радиусы сферы от 4 до 60 см и т. д.
По законам механики следует, что при движении одного тела fno отношению к другому с тремя степенями свободы эти тела могут находиться в контакте в том случае, если будут иметь сферическую поверхность. Височно-нижнечелюстной сустав — самый сложный сустав человеческого организма и может производить движения в трех взаимно перпендикулярных плоскостях.
Радиус сферической поверхности, предложенный авторами, равен 9 см. Кроме того, в переднем участке сферы имеется горизонтальная сопостановочная площадка, равная по ширине четырем передним зубам (рис. 210).
Для конструирования искусственных зубных рядов при асимметрии наклонов межальвеолярных линий создана разборная сферическая пластинка, которая состоит из трех частей: двух боковых — частей сферической поверхности радиусом 9 см и передней — горизонтальной площадки, вырезанной по форме сектора, что позволяет устанавливать ее в каждом отдельном случае между линиями клыков (рис. 211).
Боковые части площадки соединены с передней при помощи шарниров таким образом, что могут свободно вращаться вокруг своей продольной оси.
В боковых частях площадки сделаны прорези, в которые вставляют стрелки-указатели, имеющие направление радиусов сферической поверхности.
После определения центрального соотношения челюстей на сформированных по сферическим поверхностям окклюзионных

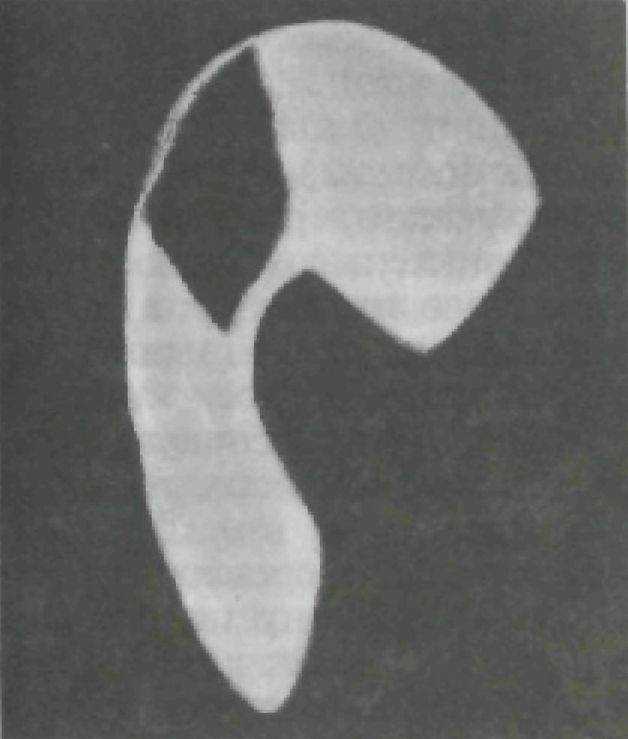

Рис. 212. Постановка зубов по сферической пластинке.
валиках и загипсовки моделей в окклюдатор к окклюзионной поверхности верхнего прикус ного валика слегка приклеивают воском сферическую постановочную пластинку: а) цельную, если наклон межальвеолярных линий по отношению к вертикали в области боковых зубов не превышает 16°; б) разборную, если наклон межальвеолярных линий даже на одной стороне превышает 16°.
Нижний прикусной валик срезают на толщину пластинки и наполовину по ширине (чтобы был виден центр альвеолярного гребня) и на нем по правилам установки постановочного стекла устанавливается сферическая постановочная пластинка.
Для установки разборной постановочной пластинки нижний прикусной валик полностью срезают в боковых участках; пластинку устанавливают на передней части валика таким образом, чтобы боковые части ее могли свободно вращаться вокруг своей продольной оси. При помощи стрелок-указателей боковые части пластинки ориентируют перпендикулярно к межальвеолярным линиям и прочно фиксируют в этом положении расплавленным воском.
Расстановка верхних зубов производится таким образом, что зубы всеми своими бугорками и режущими краями касаются сферической пластинки. Исключение составляют вторые резцы, которые из косметических соображений не достигают пластинки на 0,5 мм (рис. 212). Зубы надо расставлять строго по альвеолярному гребню и с учетом направленности межальвеолярных линий.
Расстановка нижних искусственных зубов производится по верхним.
При постановке искусственных зубных рядов по сферическим поверхностям М. А. Нападов и А. Л. Сапожников рекомендуют применять разработанные ими боковые зубы неанатомической формы. Жевательная поверхность этих зубов выполнена в виде бугорков и периферического бортика. Вершины бугорков и бортик верхних зубов расположены на выпуклой сферической поверхности радиусом 9 см, а нижних — по вогнутой. Авторы считают, что при такой форме жевательных поверхностей зубов не будет сбрасывающих моментов при скользящих движениях нижнего зубного ряда о верхний и протезы не будут сбрасываться.
Постановка зубов по индивидуальным окклюзионным поверхностям. Г. А. Эфрон еще в 1929 г., а 3. П. Гельфанд и А. Я. Катц в 1937 г. предложили упрощенную методику внутриротовой записи движения нижней челюсти и использования шарнирного окклюдаторадля анатомической постановки зубов. Базис и валик изготавливают из стенса, причем размеры валиков должны соответствовать размерам будущих зубных рядов. Определив центральное соотношение челюстей, больному предлагают выдвинуть нижнюю челюсть вперед и в просвет, образовавшийся между валиками в области жевательных зубов, вкладывают пластинки размягченного стенса, которые при смыкании челюстей раздавливаются, становятся клиновидными и полностью заполняют промежутки. Затем вынимают шаблоны из полости рта, охлаждают их в воде, вновь вводят в таком виде в рот, предложив больному закрыть рот в состоянии центральной окклюзии. Тогда получается просвет в области передних зубов, так как стенсовые клинышки мешают смыканию валиков. Для ликвидации просвета срезают с верхнего валика в области моляров соответствующий клин, после чего поверхность валика приобретает выпуклую форму.
Чтобы валики лучше прилегали друг к другу при боковых движениях, их покрывают кашицей из пемзы или наждака и предлагают больному делать всевозможные движения нижней челюстью. Поверхности валиков притираются друг к другу в соответствии с экскурсиями суставных головок и таким образом получается индивидуальная внутриротовая запись движений нижней челюсти вперед и в сторону. Затем делают на валиках соответствующие отметки, фиксируют валики во рту при помощи скобок в положении центральной окклюзии и переносят на модели. Модели гипсуют в шарнирном окклюдаторе с передним штифтом, который увеличивает устойчивость окклюдатора и обеспечивает установленную высоту центральной окклюзии.
Для постановки зубов снимают верхний базис с валиком и ставят зубы верхней челюсти по притертой окклюзионной поверхности нижнего стенсового валика. Все зубы своими режущими краями и бугорками касаются стенсового валика, за исключением вторых верхних резцов, которые отстоят от стекла на 0,5 мм. Затем устанавливают нижние зубы по верхнему зубному ряду.
М. А. Нападов и А. Л. Сапожников в 1972 г. разработали методику конструирования искусственных зубных рядов по индивидуальным окклюзионным поверхностям. Однако оформление окклюзионных поверхностей восковых прикусных валиков они рекомендуют производить не по протетической плоскости, а по сферическим поверхностям, что позволяет проверить контакты между валиками при перетирающих движениях нижней челюсти.
По функциональным слепкам отливают модели, на которых из быстротвердеющей пластмассы готовят ложки-базисы и специальные воскабразивные валики.
Материал для изготовления валиков готовят следующим образом (на 500 г готового материала): берут ПО г парафина, 10 г пчелиного воска, 15 г канифоли и нагревают в металлической емкости до плавления, добавляют 0,4 г мятного масла и 0,1 г жирорастворимого красителя. Затем при постоянном перемешивании вводят 364,5 г мелкодисперсного абразива, обработанного водным раствором оксиэтилированного децилового спирта с 10 оксиэтиленовыми звеньями. Массу при температуре 45°С разливают в силиконовые формы для окклюзионных валиков.
Силиконовые формы для валиков выполнены таким образом, что валики получаются в виде подковообразных брусков толщиной 10—12 мм, шириной 8—10 мм и соответствуют по форме верхней и нижней беззубым челюстям. Валики для верхней челюсти имеют выпуклую окклюзионную сферическую поверхность среднего радиуса (90 мм), валики для нижней челюсти—вогнутую. Основой валиков являются углеводороды парафинового ряда, которые обеспечивают их пластичность при нагревании и возможность изгибать их по форме альвеолярного гребня челюстей. Валики можно подрезать и скоблить.
Воскабразивные окклюзионные валики нагревают и изгибают по форме альвеолярного гребня на моделях верхней и нижней челюстей и при помощи расплавленной массы для валиков укрепляют на пластмассовых ложках-базисах. Валики приклеивают к ложкам-базисам так, чтобы они соответствовали направлению межальвеолярных линий и высота прикуса была больше на 2 мм на каждом валике. Это завышение на 4 мм нужно для того, чтобы при получении внутриротовой записи не произошло занижения высоты нижнего отдела лица.
При помощи устройства для формирования сферических окклюзионных поверхностей контролируют положение поверхностей валиков параллельно камперовским и зрачковым линиям. Ложки-базисы с валиками после припасовки вводят в рот, и больной притирает их, производя различные жевательные движения. Процесс притирки воскабразивных окклюзионных валиков в полости рта включает химико-механическое воздействие абразива, обработанного водным раствором оксиэтилированного децилового спирта с 10 оксиэтиленовыми звеньями, в результате чего снимаются одинаковые слои с верхнего и нижнего валиков. Макрои микронеровности валиков сглаживаются, а структура окклюзионной поверхности приходит в соответствие с характером движений нижней челюсти. Таким образом создается поверхность, соответствующая разнообразным движениям нижней челюсти и другим индивидуальным особенностям жевательного аппарата больных.
На всех этапах работы с воскабразивными валиками их следует рассматривать как макеты будущих зубных рядов, придавая им соответствующие параметры по длине и ширине.
Вначале больному трудно двигать челюстью, так как окклюзионные поверхности прикусных валиков не соответствуют индивидуальным окклюзионным поверхностям. В последующем, по мере стирания валиков и приближения получаемых окклюзионных поверхностей к индивидуальным, движения нижней челюсти более размашисты и к концу притирания становятся свободными, стирание прикусных валиков идет быстрее.
После формирования индивидуальных окклюзионных поверхностей очень легко определяется центральное соотношение челюстей. Затем, после проверки контактов дентолом, сиэластом или каким-либо другим материалом, получают функциональноприсасывающиеся слепки в условиях, максимально приближенных к создающимся при функционировании протезов. Полученная путем притирания индивидуальная окклюзионная поверхность чаще всего представляет собой несимметричную поверхность. Форма этой поверхности хорошо отражает асимметрию строения ВНЧС челюстей, жевательных мышц на левой и правой сторонах.
Все эти формы не могут найти отображения при других методах конструирования зубных рядов. Индивидуальная окклюзионная поверхность расположена характерно к межальвеолярным линиям, которые чаще всего проходят перпендикулярно к ней. Это имеет большое значение для стабилизации протезов и правильного распределения жевательного давления на подлежащие ткани.
У отдельных больных индивидуальная окклюзионная поверхность имеет очень сложную форму или резко выраженную асимметрию. Эти особенности могут быть выявлены только в результате внутриротовой записи движений нижней челюсти, а рациональное протезирование возможно лишь с учетом этих особенностей.
При конструировании искусственных зубных рядов по индивидуальным окклюзионным поверхностям отпадает необходимость в применении артикуляторов, так как все параметры жевательного аппарата представлены в виде индивидуальной окклюзионной поверхности. Поэтому постановка искусственных зубных рядов может быть произведена в обыкновенном шарнирном окклюдаторе. Для этого после отливки моделей и загипсовки их в окклюдатор снимают верхнюю ложку-базис с валиком и по нижнему валику производят постановку зубов верхней челюсти. Все зубы, за исключением вторых резцов, касаются режущими краями и бугорками окклюзионной поверхности нижнего валика. Нижний зубной ряд ставят по верхнему.
Постановка зубов в артикуляторе «Гнатомат». Артикулятор выпускается фирмой «Ивоклар». В артикуляторе индивидуальные особенности скольжения зубных рядов записываются внутриротовым методом при помощи восковых базисов с валиками при передней и боковых окклюзиях.
В «Гнатомате» имеются свободноподвижная ось, суставные головки, в результате чего нет препятствий для динамической окклюзии (рис. 213). Цоколь модели оформляется так, чтобы боковые поверхности были перпендикулярны основанию. Высота обеих моделей не должна превышать 5—8 см. Модели могут быть установлены в артикулятор с помощью магнитных оснований,

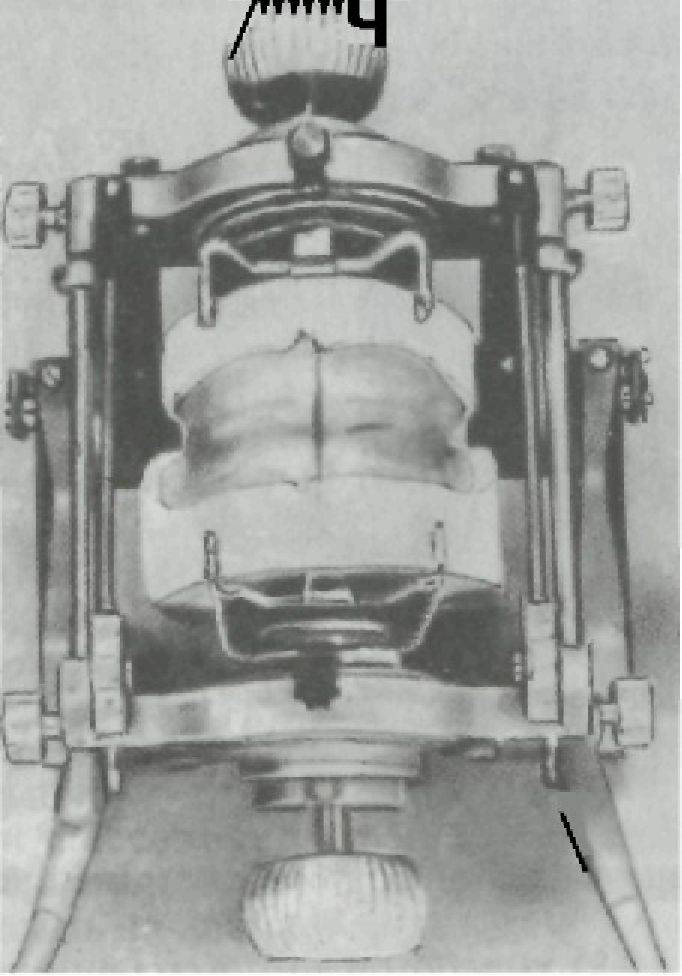

Рис. 214. Укрепление модели нижней челюсти в артикуляторе.
представляющих собой пластмассовую пластинку, которая в центре имеет магнит. По периферии этой пластинки проходит съемный бортик; таким образом, получается формочка для отливки моделей.
На модели верхней челюсти должны быть отмечены резцовый сосочек, большая небная складка, вершина гребня альвеолярного отростка, срединная линия модели, на модели нижней челюсти — вершина альвеолярного гребня, срединная линия модели, границы нижнечелюстных слизистых бугорков.
После определения центрального соотношения челюстей анатомо-физиологическим методом и притирки окклюзионных валиков в полости рта приступают к фиксации моделей в артикулятор. Для этого необходимо установить балансир в верхней части «Гнатомата» таким образом, чтобы двойной конец вилки был обращен вниз. Укрепляют модель нижней челюсти, расположив вилку с обеих сторон от уздечки нижней губы, а крылья балансира — симметрично с ориентацией на бугорки, по верхнему краю последних (рис. 214). Затем балансир необходимо снять, соединить модели с помощью прикусных валиков, фиксирующих центральное соотношение челюстей, укрепить в артикулятор модель верхней челюсти и подвесить пружины (рис. 215).
Постановку зубов начинают с верхней челюсти. Для этого удаляют базисы с окклюзионными валиками. На модель изготав-

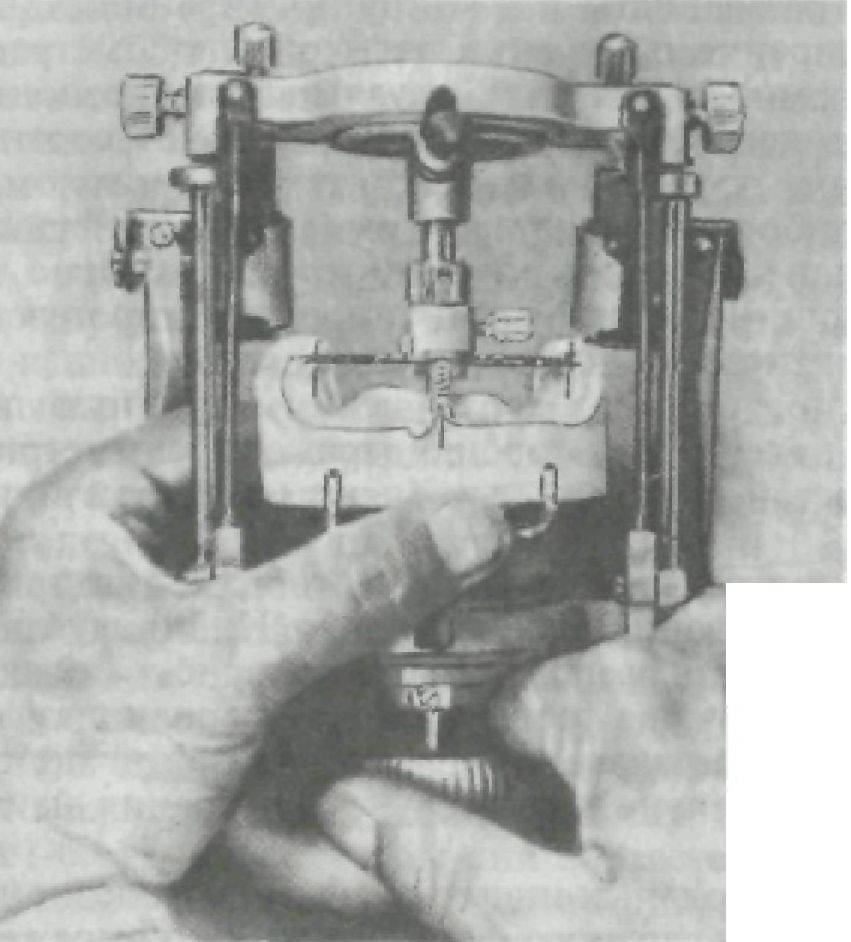

Рис.215. Укрепление модели верхней челюсти в артикуляторе.
ливают новый восковой базис с небольшим валиком. На восковой базис переносят ориентиры резцового сосочка и большой небной складки.
Положение центральных резцов определяется резцовым сосочком — зубы ставят впереди от него. Клык выставляют у наружного края большой небной складки на расстоянии 2 мм от ее v наружной границы. Боковой резец устанавливают между ними (рис. : 216).
Симметричность постановки передних зубов проверяют постановочной матрицей, которую вставляют в нижнюю часть артикулятора. Затем расставляют нижние клыки в контакте с верхними вторым и третьим зубами.
Для постановки нижних боковых зубов используют постановочную матрицу, которую устанавливают в верхнюю часть прибора. Положение нижних боковых зубов по отношению к языку определяют по линиям Паунда, которые проходят от передних верхних краев клыков до внутренней поверхности нижнечелюстных слизистых бугорков. При этом постановочная матрица нижним своим краем касается дистальных скатов нижних клыков (рис. 217).
Коренные зубы так прилегают к установочной матрице, что

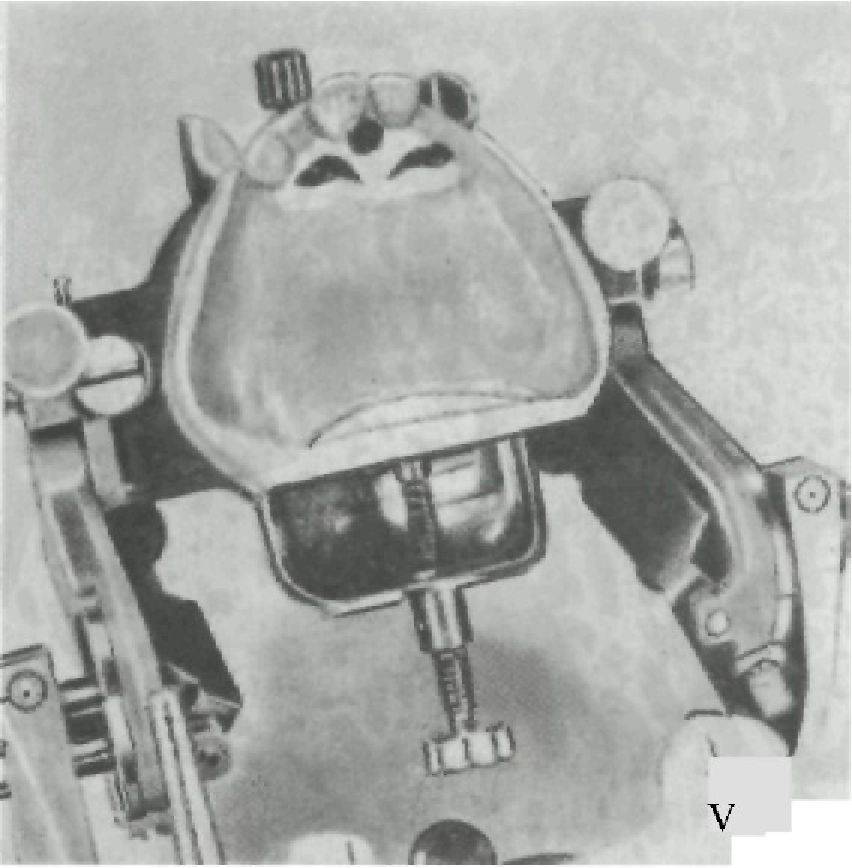

Рис. 216. Расстановка передних зубов на верхней челюсти в артикуляторе.
Рис. 217. Расстановка жевательных зубов на нижней челюсти в артикуляторе.

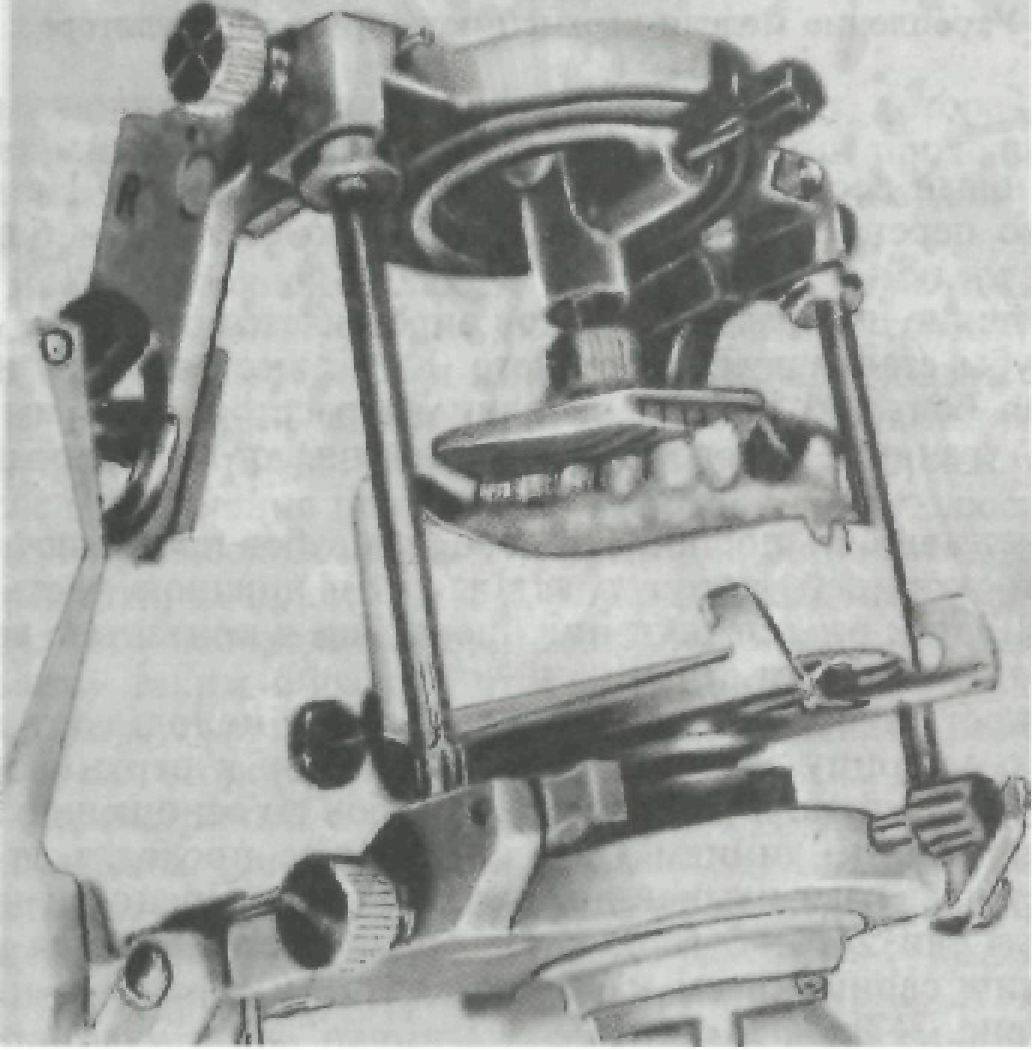

Рис. 218. Законченная постановка ов в артикуляторе.
первые премоляры контактируют щечными бугорками, вто; — обоими бугорками, первые и вторые моляры — тремя бугорками.
После того как поставлены нижние коренные зубы, удаляют матрицу, устанавливают модель верхней челюсти и по нижним ставят жевательные зубы верхней челюсти. Последними устанавливают нижние резцы (рис. 218).
Независимо от метода определения центрального соотношения челюстей постановку искусственных зубных рядов необходимо производить на новых восковых базисах с небольшими по объему (3—4 мм) валиками. Базисы с окклюзионными валиками, на которых определялось центральное соотношение челюстей, должны находиться у техника до окончания работы; в случае обнаружения ошибки всегда можно определить, по чьей вине она была допущена — по вине врача или техника.
