Примером пластичного или ковкого материала является мягкая сталь, на графике напряжение-деформация для которой показаны: область линейной упругости, четко определяемая точка предела текучести и высокая степень пластичности материала. И, напротив, на графике такого твердого материала, как гипс, видна только линейная область упругости, а затем происходит разрушение без каких-либо признаков пластической деформации.
Многие пластмассы, такие, как полиметилметакрилат, также являются жесткими материалами, однако они обладают меньшей хрупкостью, чем гипс. Поведение эластомера, примером которого является силиконовый оттискной материал, очень необычно по сравнению с другими материалами. Оказывается на графике напряжение-деформация у него отсутствует область линейной упругости, а область упругого восстановления у эластомера очень обширна. Относительное удлинение у него значительно выше, чем, например, у стали или гипса. Эластомер эластичен по своей природе, и, подобно резине, он восстанавливает свои исходные размеры сразу же после снятия напряжения. Кроме того, резина обладает крайне низкой лрочностью при растяжении.

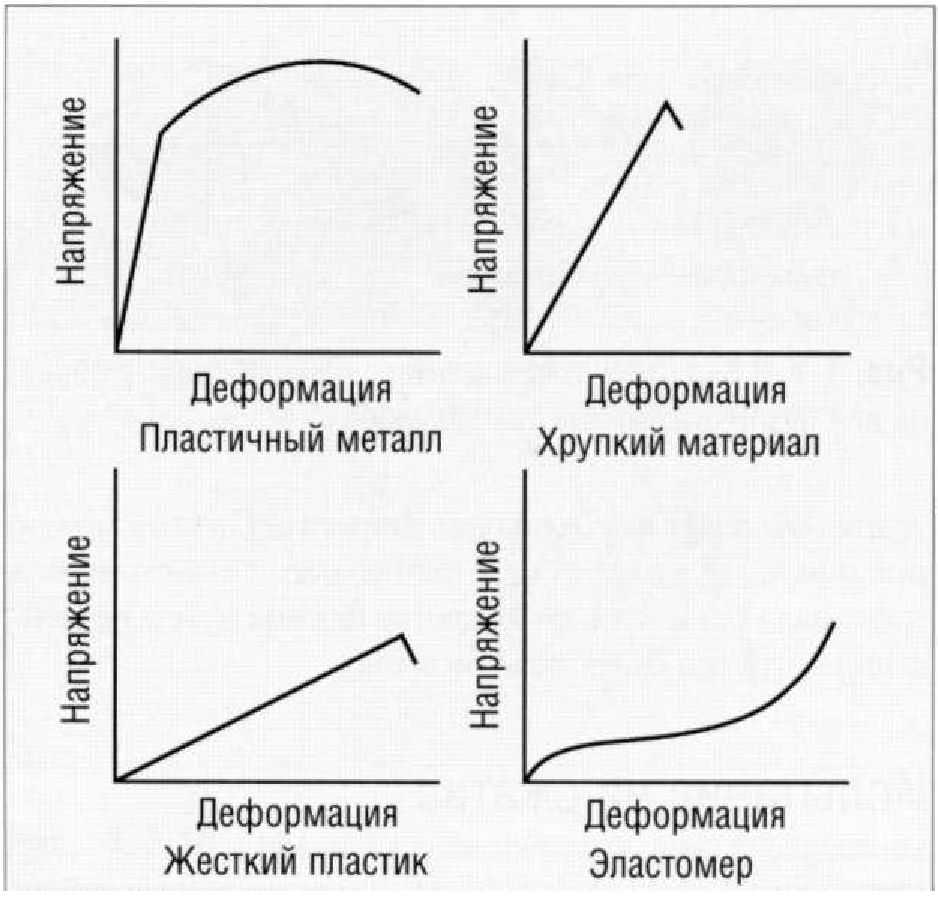

Рис. 1.7.5. Вид кривых напряжение-деформация для материалов различного типа. Кривые представлены не в масштабе
Образование шейки.
при испытании на растяжение.
При упругой деформации наблюдается небольшое увеличение объема материала за счет того, что расстояние между атомами, из которых состоит твердое тело, удлиняется при растяжении. Однако при пластической деформации таких изменений объема не наблюдается. При такой деформации увеличение длины материала может привести к уменьшению площади его поперечного сечения. Это в свою очередь приведет к возникновению локализованной области материала, которая представлена на Рис. 1.7.6. Эта область уменьшения поперечного сечения образца называется шейкой. Часто такое явление наблюдается при растяжении материалов с повышенной вязкостью (пластичных материалов).
Результаты испытаний на растяжение могут быть очень полезными при создании новых конструкций, поскольку для того, чтобы предсказать поведение конструкции, находящейся под нагрузкой, необходимо знание параметров упругой деформации материала.
Максимальное напряжение, которое может безопасно выдержать материал, определяется пределом текучести. Следовательно, от предела текучести зависит максимальная нагрузка, которой этот материал способен противостоять, хотя благоразумнее было бы включить в расчеты некоторый коэффициент запаса прочности. Жесткость материала можно рассчитать

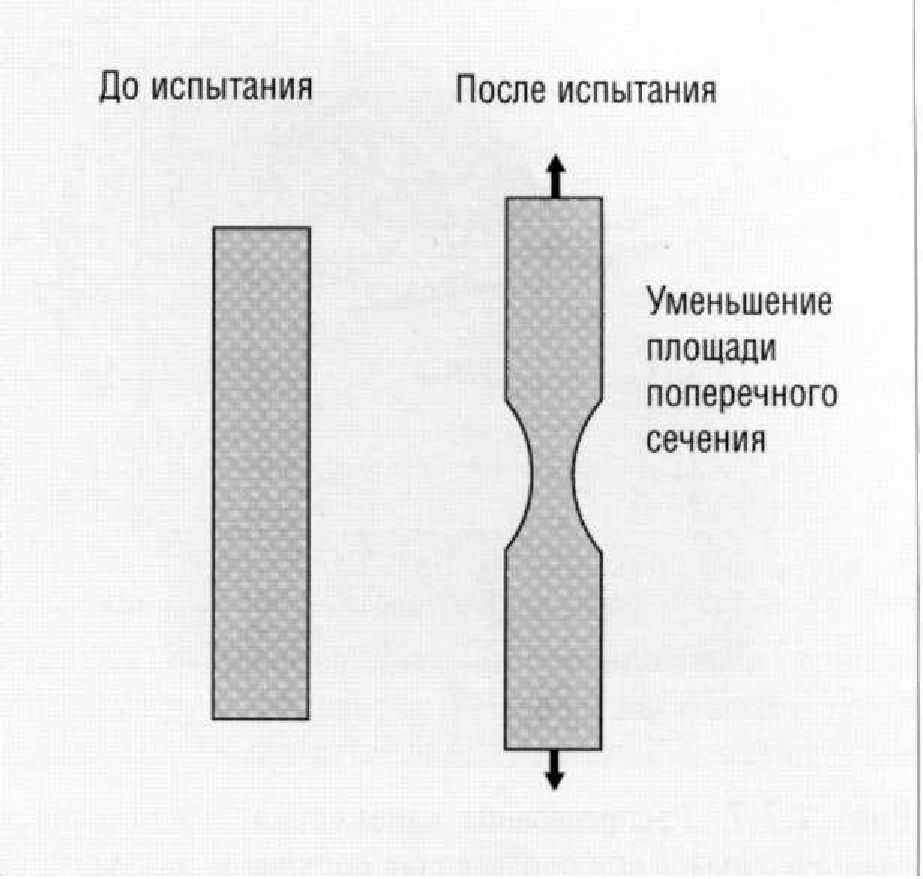

Рис. 1.7.6. Образование «шейки» при растяжении пластичного материала

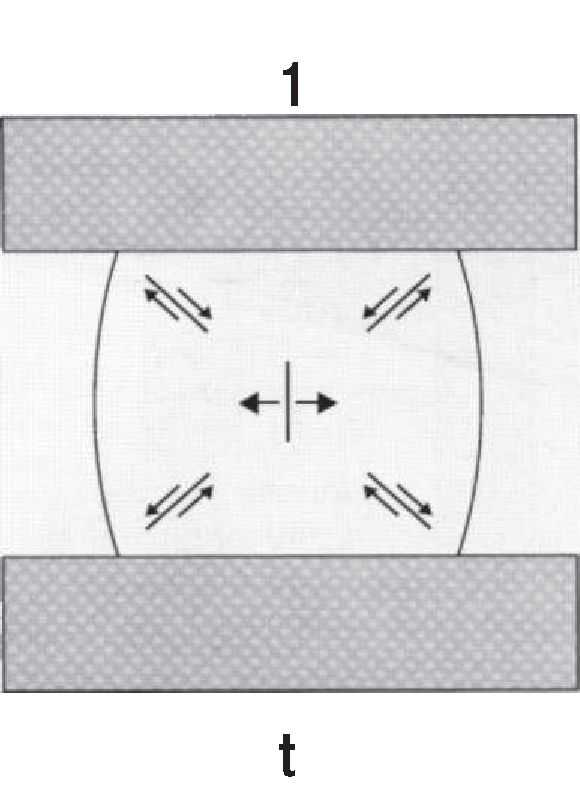

Рис. 1.7.7. Распределение напряжений растяжения и сдвига в образце при определении прочности материала на сжатие

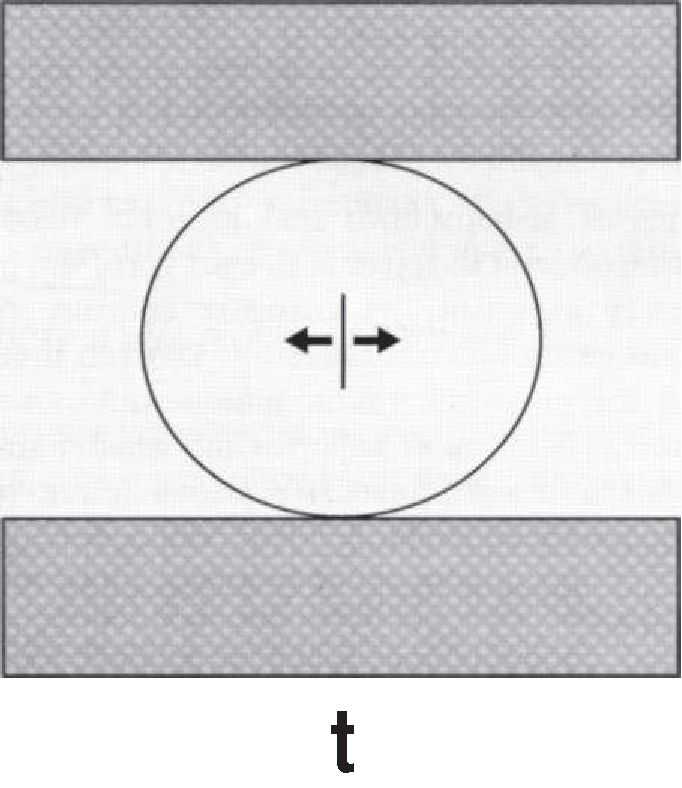

Рис. 1.7.8. Схема испытания образца для определения прочности материала на диаметральный разрыв
по модулю упругости. Например, сочетание этих двух свойств (предела текучести и жесткости) позволит легко определить упругость или пружинистость металлической проволоки.
Если в технологический процесс изготовления продукции включены такие операции, как прокатка, протяжка проволоки или прессование, необходимо знать величину пластической деформации, которую материал сможет выдержать без разрушения. Если ма-

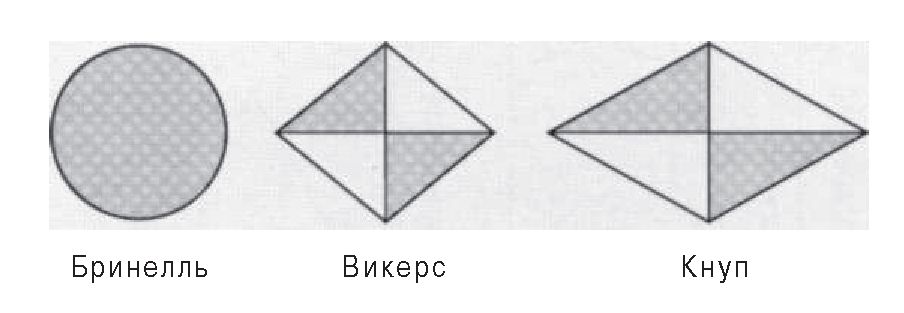

Рис. 1.7.9 Вид отпечатка индентера на поверхности образца для различных видов твердомеров
териал обладает высокой пластичностью, то ему можно придавать нужную форму, однако если пластичность материала невысока, то создание формы путем воздействия нагрузки будет невозможным.
