как стать гравером
варианты использования стили описания

ОТТИСКНЫЕ МАТЕРИАЛЫ Термопластические массы

ОТТИСКНЫЕ МАТЕРИАЛЫ Термопластические массы

Оттискные материалы вначале размягчают в горячей воде (температуры 50—70°), а затем в полости рта формируют из них оттиск. В процессе снятия оттиска при
Рис. 21. Стене.
температуре полости рта оттискной материал затвердевает.
Такие оттискные материалы называются еще термопластическими оттискнымн материалами.
К термопластическим оттискным материалам относятся стене, масса Вайнштейна, масса Керра, гуттаперча, акродент, ортокор.
Стене (рис. 21) применяется для снятия оттисков с беззубых челюстей, формирования индивидуальных ложек, при изготовлении вкладок и полукоронок. В настоящее время стене не выпускается, запас его еще велик в поликлиниках и его используют для изготовления индивидуальных ложек.
Оттискные термопластичные массы. Эти массы разработаны Б. Р. Вайнштейном и выпускаются промышленностью с маркировкой № 1,2, 3, 4, 5. Все разновидности термопластичных масс выпускаются в виде круглых пластинок диаметром 75 мм, а масса № 3 — в виде цилиндрических палочек длиной 80 мм и весом 6 г.
Различная маркировка термопластичных оттискных масс отличает их качественные показатели и назначение.
Термопластичная оттискная масса № 1 (рис. 22, а). Состав: пентаэритритового эфира канифоли 45%, глицеринового эфира канифоли 5%, церезина 10%, парафина 14,8%, талька 25%, красителя 0,1%, ванилина 0,1%.

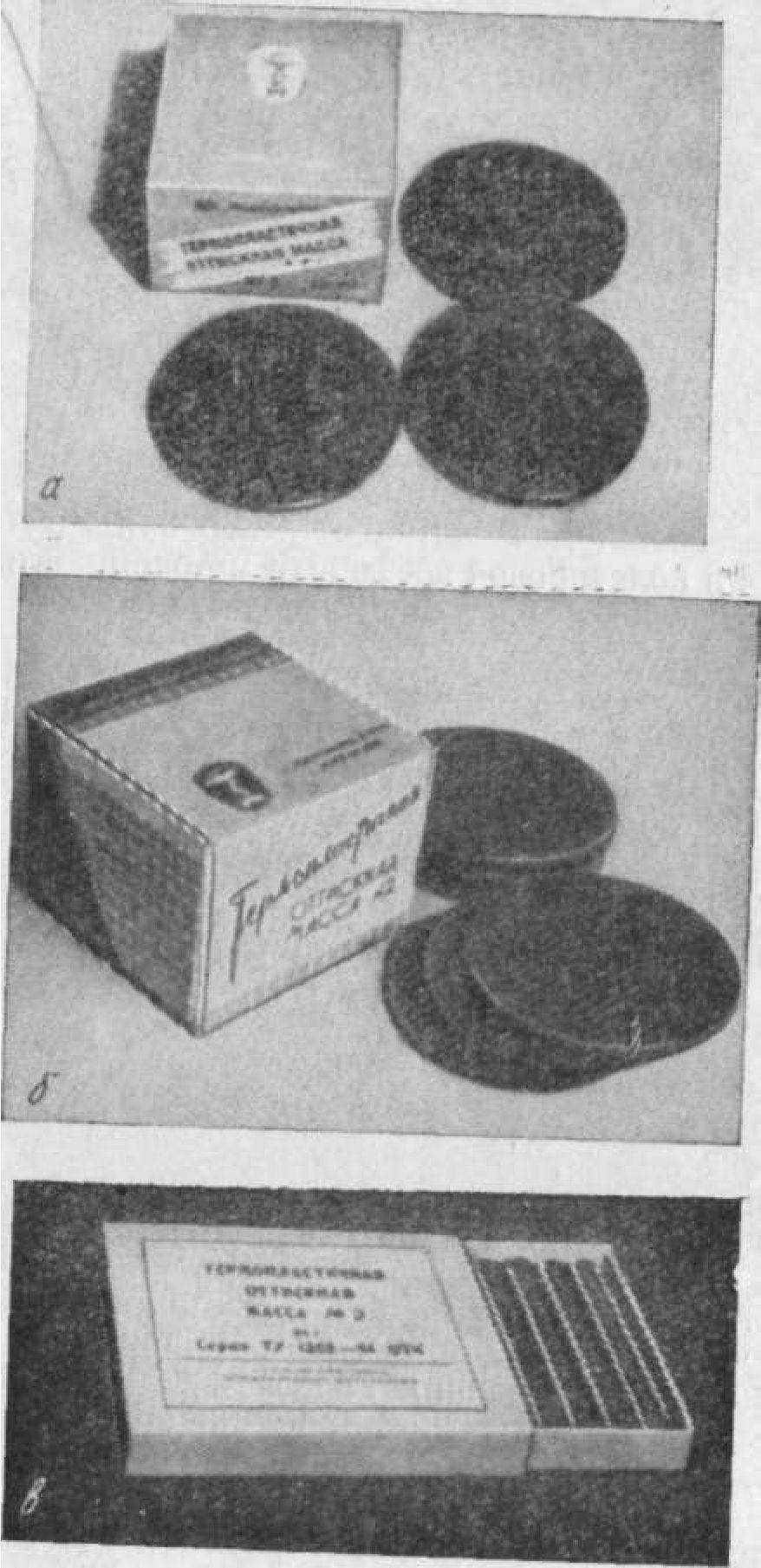

Рис. 22, Термопластические оттнскные массы а - № 1; б - № 2; в ~ № 3.
Применяется для снятия оттисков при протезировании беззубых челюстей, исправлении (перебазировании) плохо фиксирующихся протезов на беззубых челюстях.
Термопластичная оттискная масса № 2 (рис. 22, б). Состав: пентаэритритового эфира канифоли 50%, церезина 15%, парафина 10%, талька 24,8%, красителя 0,1%, ванилина 0,1%.
Применяется для снятия оттиска в челюстно-лицевой ортопедии. '.
Термопластичная оттискная масса № 3 (рис. 22, в). Состав: пентаэритритового эфира канифоли 54%, воска пчелиного 18%, талька 27,3%, красителя 0,6%, ванилина 0,1%.
Применяется для снятия оттисков при изготовлении вкладок и полукоронок косвенным методом, штифтовых зубов, некоторых видов шин, используемых для лечения пародонтоза.
Термопластичная оттискная масса № 4. Состав: пентаэритритового эфира канифоли 50%, церезина 15%, парафина 5%, талька 29,8%, красителя 0,1%, ванилина 0,1%,.
Применяется для получения индивидуальных ложек, / снятия оттисков при протезировании беззубых челюстей.
Термопластичная оттискная масса № 5. Состав: кани-. фоли 69%, полиэфирной смолы ПН-1 17,5%, касторового масла 13,3%, красителя 0,2%. Применяется для снятия оттисков по методу Гербста.
Акродент (рис. 23). Акродент является термопластичным оттискным материалом, лучшим по качеству, чем стене.
В состав акродента входят следующие вещества: воск монтанский, дибутилфталат, канифоль, каолин, окись цинка, этилцеллюлоза, касторовое масло, стеарин и краситель.
Акродент используется в челюстно-лицевом протезировании, для получения оттисков с беззубых челюстей, по моделям которых можно получить индивидуальные ложки, для получения оттисков при изготовлении вкладок и полукоронок косвенным способом. Не рекомендуется применять акродент при наклонно расположенных зубах.
Ортокор (рис. 24). Ортокор — термопластичный оттискной материал, составлен на основе природных канифольных смол и этилцеллюлозы.

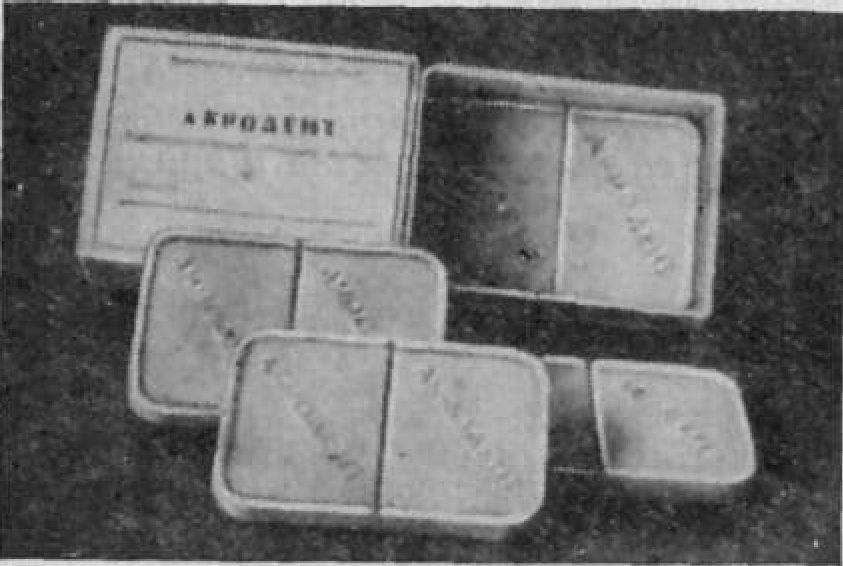

Рис. 23. Акродент.

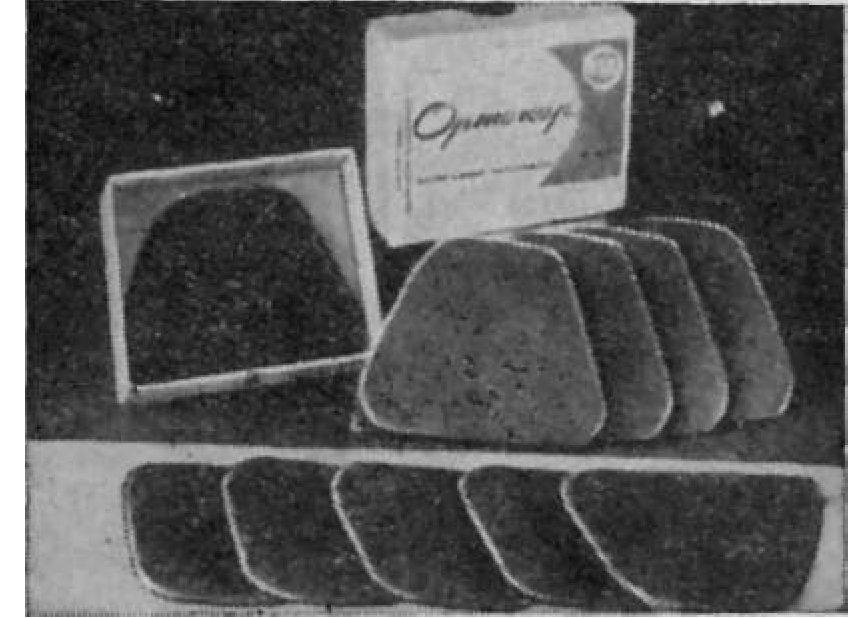

Рис. 24. Ортокор.
Применяется для получения функциональных оттисков с помощью индивидуальной ложки-базиса, при исправлении (перебазировании) съемных протезов, для функционального восстановления краев протеза, уточнения прилегающих опорных частей сложных челюстно-лицевых протезов.
Выпускается ортокор в виде фасонных пластин. Каждая пластина покрыта полиэтиленовой пленкой с двух сторон. Полиэтиленовые пленки предохраняют слипаемость пластин ортокора, перед употреблением их снимают.




Внимание

В связи с тем,что вы заблокировали трансляцию рекламы,вы сможете продолжить

просмотр сайта после нажатия одной из кнопок социальных сетей !

Facebook Twitter Google +
