Центробежное литье

Центробежное литье

При этом способе литья сплав может быть расплавлен по выбору: открытым пламенем, в печи сопротивления, индукционным или дуговым нагревом.

Когда сплав разжижен и достигнута необходимая температура литья, он заполняет литейную полость под воздействием центробежной силы.

Эта сила действует на расплав со стороны центрифуги при активировании движения привода кронштейна. Вращение центрифуги происходит в горизонтальной плоскости.

Заполнение формы расплавом происходит при вращении привода центрифуги и влиянии трех разнонаправленных действующих сил.

Основное воздействие оказывает центробежная сила. Она направлена наружу при вращении привода кронштейна центрифуги.

Так как привод

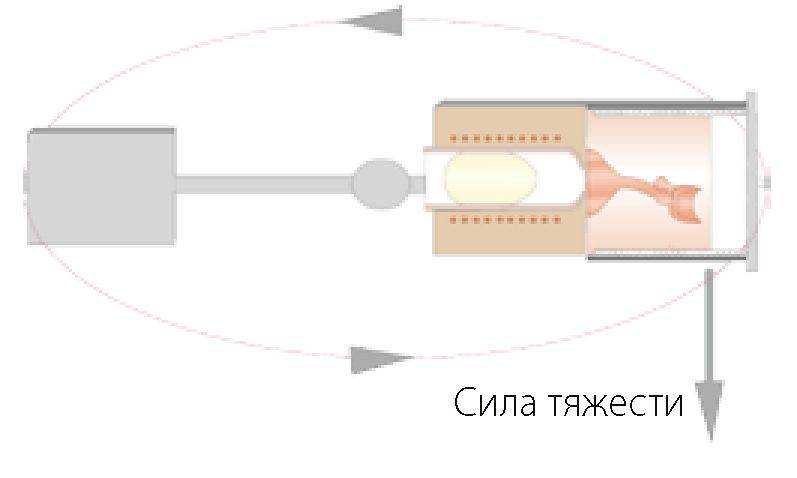

центрифуги приводится в движение по горизонтали, на нее действует также вторая, всегда противонаправленная, сила - сила тяжести.

Чем больше плотность, тем активнее действует сила тяжести. Ее величина будет зависеть от удельного веса и от массы расплава.

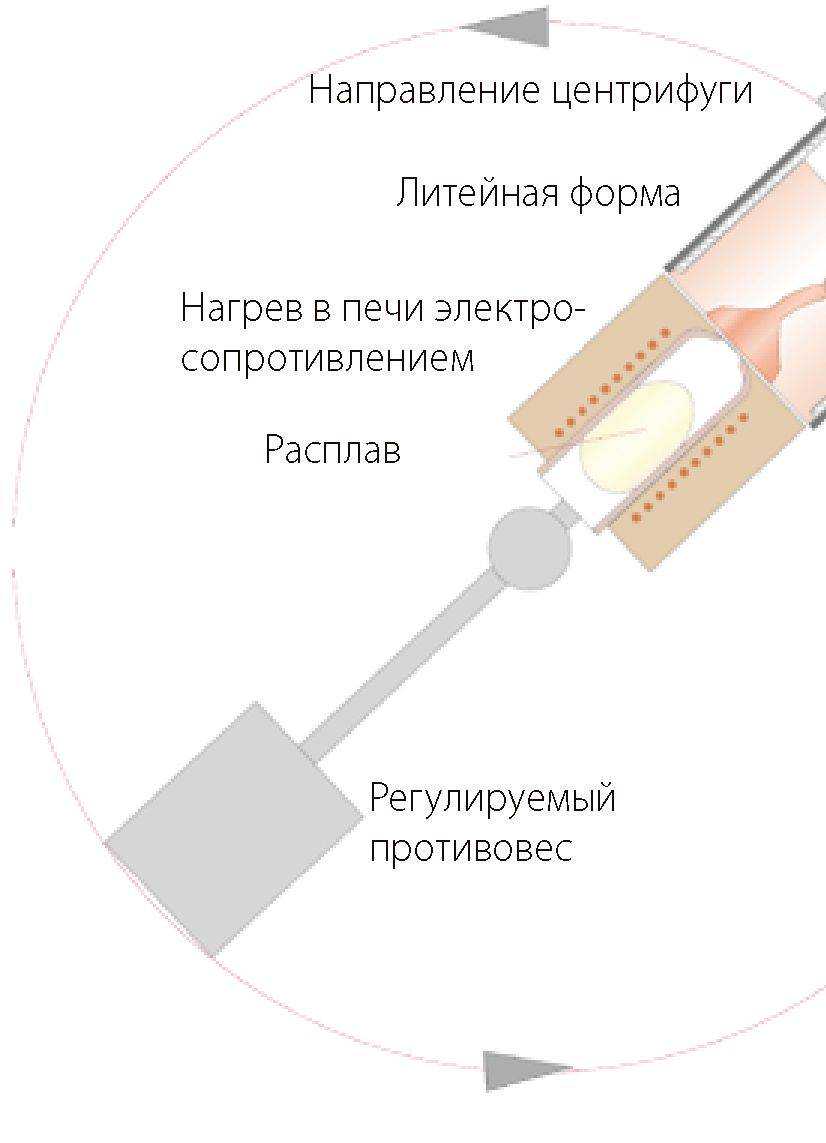

Центрифуга с тиглем (вид сверху)

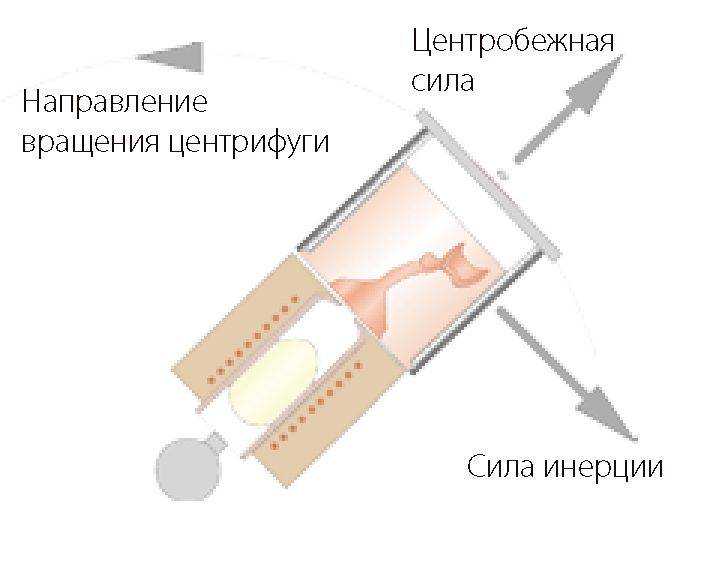

Направление действия центробежной силы зависит от направления движения кронштейна центрифуги.

При вращении центрифуги влево центробежная сила действует вправо.

Значение центробежной силы будет определяться плотностью сплава и скоростью вращения центрифуги.

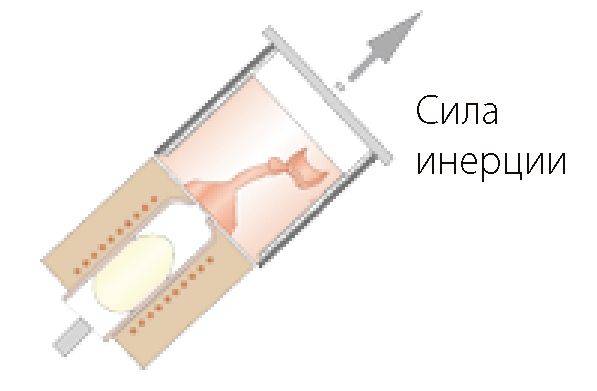

Расплав под воздействием силы тяжести (действующей в соответствии с законом всемирного тяготения) и силы инерции (она возникает вследствие пространственного движения, по величине равна центробежной и действует вниз, наружу и вправо или влево) заполняет литейную форму.

Если эти силы взаимосвязаны, то расплав затекает по самому короткому пути под углом 45° против вращения центрифуги вниз вправо в литейную полость.

Максимальное воздействие концентрации сил направлено снизу справа наверх влево, так как противодействие в этом направлении будет очень незначительным.

После заполнения литейной формы, центробежная сила уплотняет расплав.

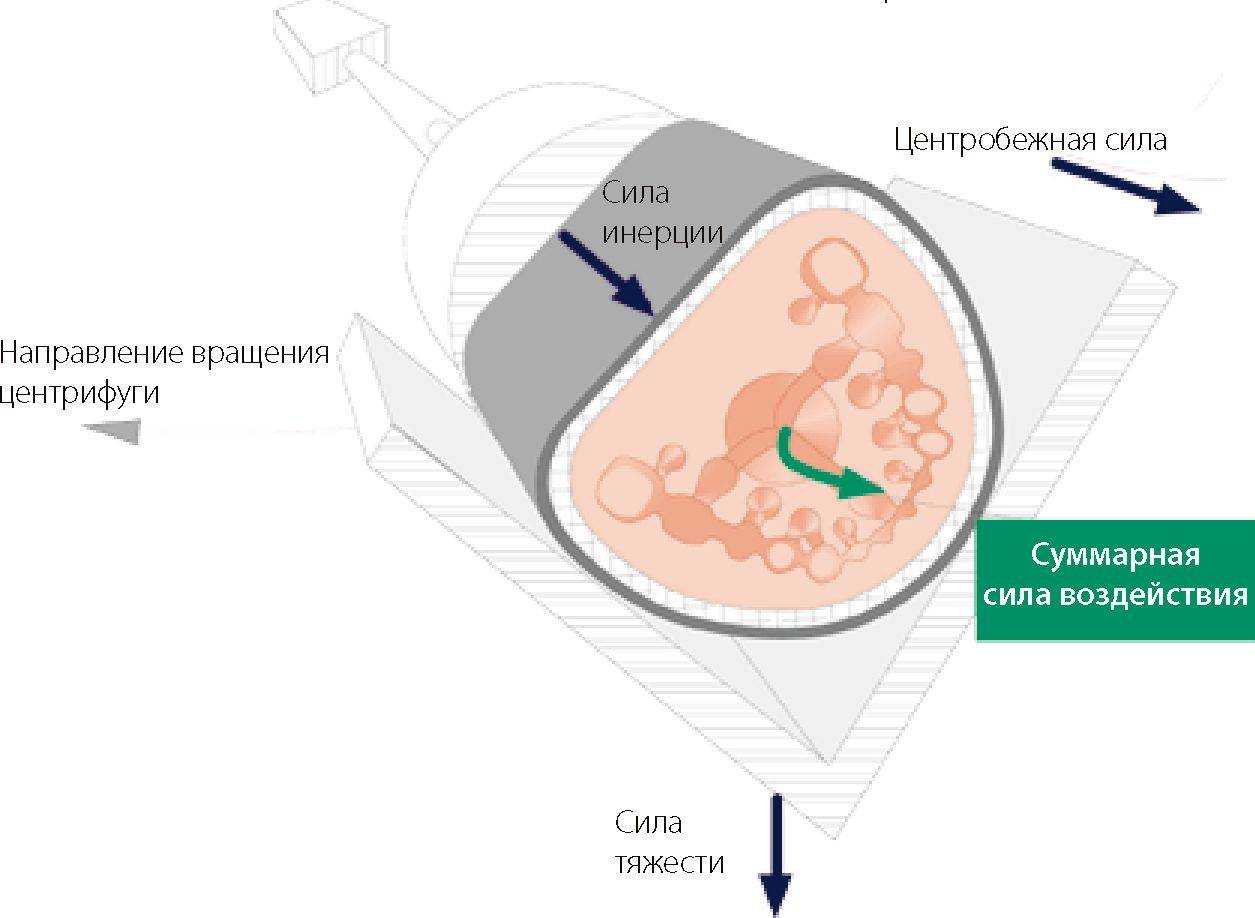

Суммарная сила воздействия

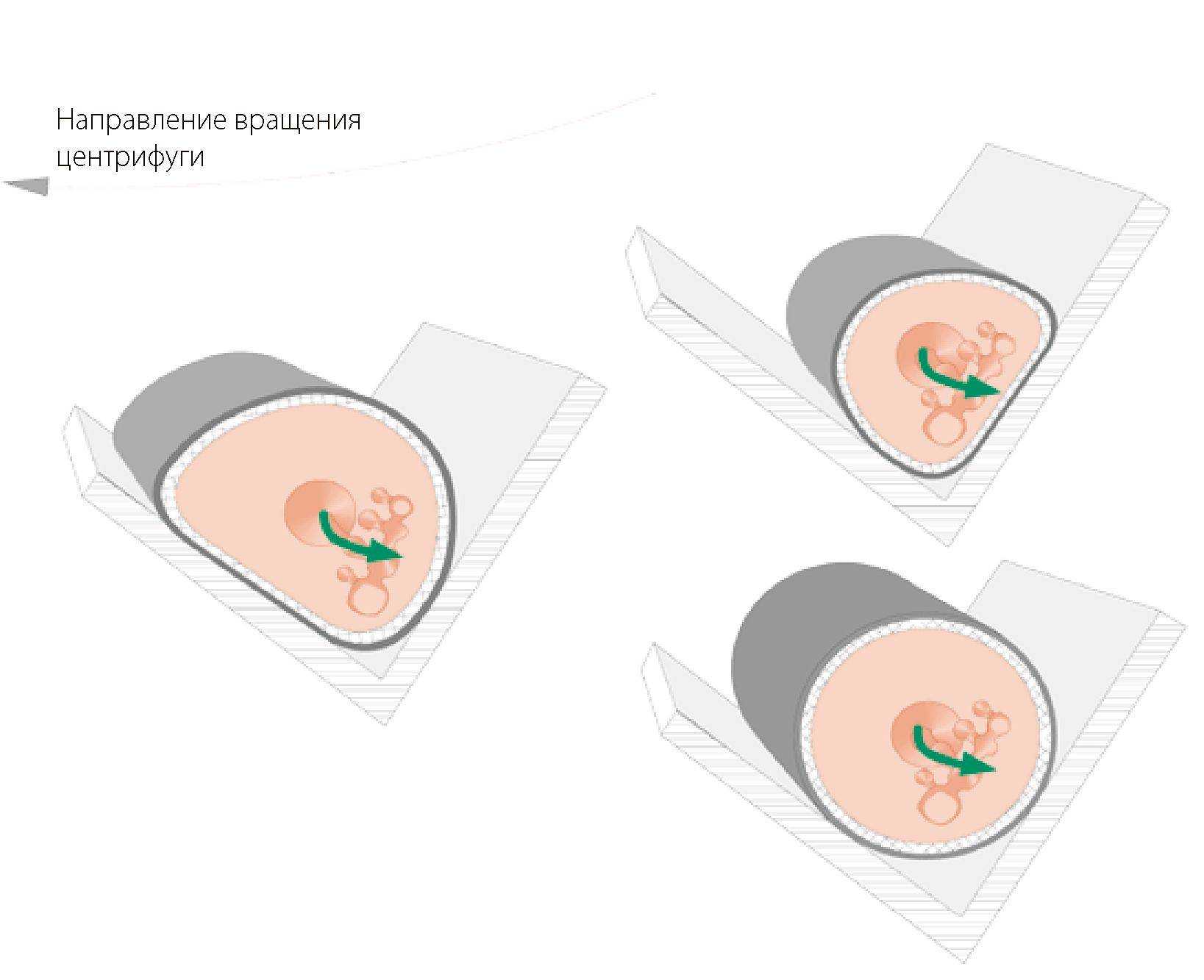

Правильное положение формы в собранном виде при центробежном литье

Кронштейн центрифуги в начале вращения имеет непрерывно растущий крутящий момент для медленного затекания расплава на первом обороте, и самое позднее после второго оборота центрифуга должна набрать полную скорость вращения.

Гомогенный расплав должен равномерно затекать при первом обороте и испытывать оптимальное давление для уплотнения на втором.

Кронштейн центрифуги должен вращаться минимум 20 секунд, чтобы эффект охлаждения оказал влияние на залитую форму и способствовал уплотнению сплава, пока он не остыл и не затвердел.
