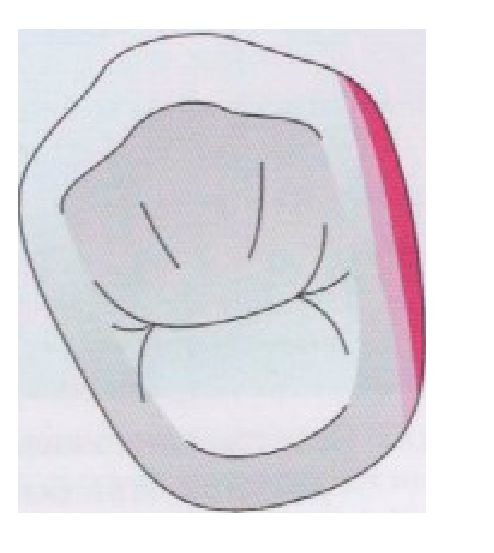

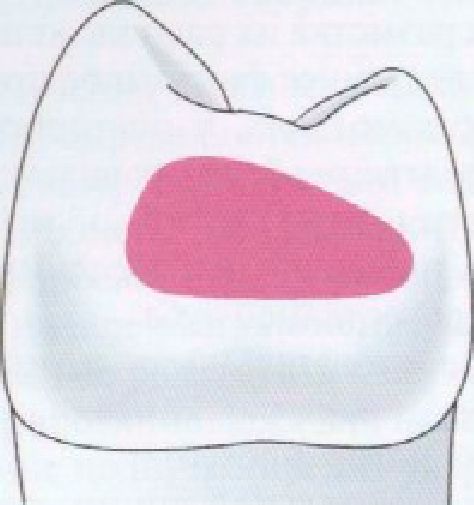

Рис. 10-2. Контактная направляющая поверхность должна быть 2—3 мм высотой и ее ширина — равняться расстоянию между щечным и язычным бугорками. Естественный контур приводит к сужению области препарирования по направлению к язычной поверхности.
тактные направляющие поверхности должны иметь ширину, равную расстоянию между вершинами щечного и язычного бугорков, и высоту в 2—3 мм и более, если можно, заканчиваясь у десневого края.
Естественные контуры контактных поверхностей приводят к уменьшению высоты язычно, поскольку область препарирования суживается по напраатению к язычной поверхности (рис. 10-2). Значительно реже направляющие плоскости создаются на язычной поверхности с целью противодействия кламмеру. Они располагаются на гой поверхности зуба, которая прямо противоположна предполагаемому местоположению кончика кламмера.
Во время препарирования направляющих поверхностей угол наклона режущего инструмента должен обеспечивать создание поверхности,

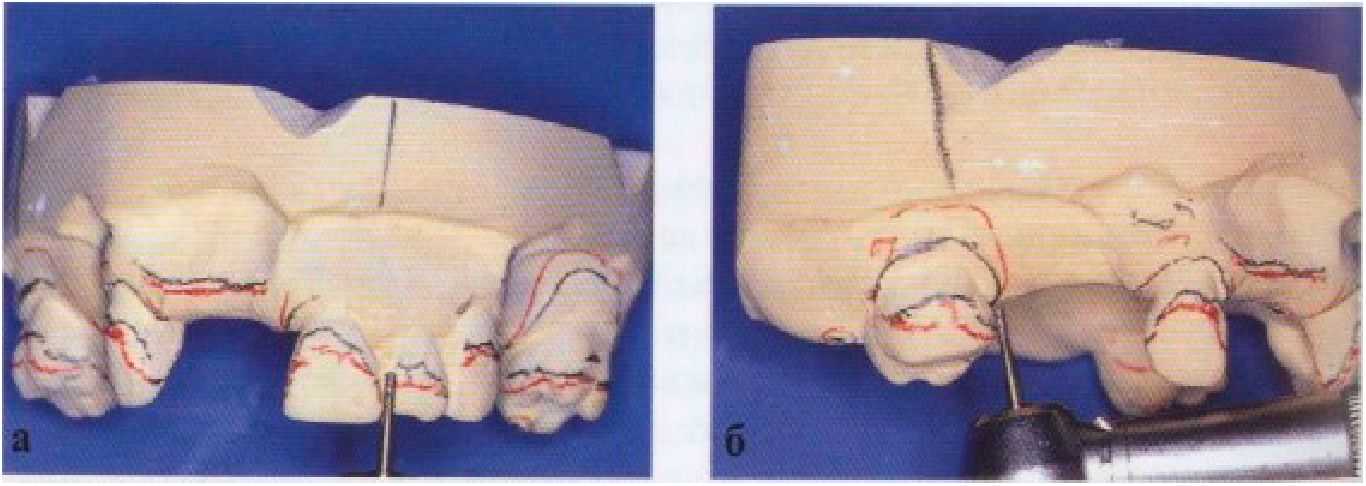

Рис. 10-3. (а, б) Проверка угла наклона режущего инструмента относительно пути введения на диагностических моделях челюстей, изученных в параллело-метре (см. отметки на основании моделей).
Рис. 10-4, Определив правильный наклон, перемешают цилиндрическую алмазную головку в направлении вперед и назад вокруг выбранной поверхности зуба (П В — путь введения).
параллельной предполагаемому пути введения, первоначально определенному на диагностических моделях челюстей. Обозначение пути введения на губной и щечной поверхностях основания модели поможет облегчить эту манипуляцию (рис. 10-3). Угол наклона режущего инструмента затем визуально переносится в полость рта.
Подобная методика перевода пути введения на поверхность зуба приблизительна и может обеспечить достаточную параллельность для одной или двух препарируемых поверхностей. Однако она не способна обеспечить достаточную точность при препарировании множества поверхностей. Сохраняя указанный угол наклона, бор направляется вокруг поверхности зуба, под постоянным контролем создаваемой направляющей поверхности, по направлению к десневому краю, пока препарирование не будет завершено (рис. 10-4). При препарировании следующей направляющей поверхности эту процедуру повторяют.
