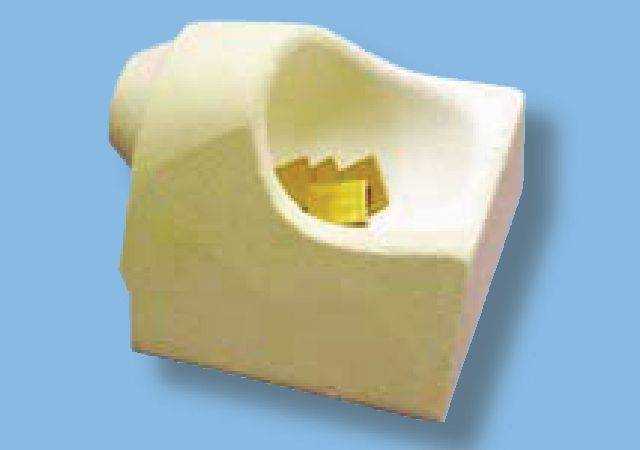

|
Керамический тигель Сплавы на основе палладия плавят только в керамических тиглях, чтобы состав сплава не изменялся вследствие реакции с материалом тигля. Неблагородные металлические сплавы или сплавы для литья на модели на основе кобальта, хрома и молибдена, а также сплавы на основе никеля могут быть расплавлены также только в керамических тиглях. При плавлении сплава открытым пламенем или электрической дугой используют исключительно керамические тигли. Керамический тигель с графитовым вкладышем Графит частично используют для керамических тиглей. Это разработанное производителями решение позволяет без проблем придать керамическому тиглю свойства графитового. Из-за сильного науглероживания тигель нельзя применять в качестве чисто керамического, если ранее его использовали с графитовым вкладышем. Это приведет к тем же самым нарушениям в составе сплава, как и при применении графитового тигля. В то же время в керамические тигли, которые уже использовались без графитового вкладыша, уже нельзя закладывать графит. В этом случае возникает реакция между графитовым вкладышем и остатками шлака в керамическом тигле.
|
Выбор материала тигля

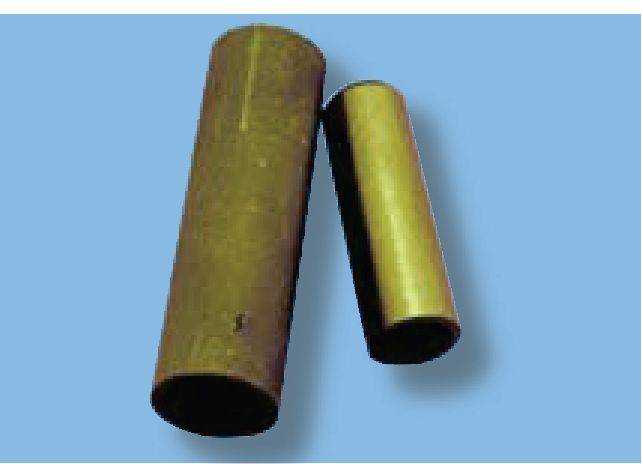

| Выбор материала тигля Для изготовления тиглей могут использоваться только те материалы, которые никак не взаимодействуют с расплавом в процессе литья и не изменяют таким образом его состав). В зубопротезной технике два материала не вступают во взаимодействие с используемыми сплавами. Это графит и керамика. Графитовые тигли Графитовые тигли используют преимущественно при литье золота или выгораемых лигатур с высоким содержанием золота. Так как графит в сочетании с кислородом образует защитный газ в процессе плавки и предотвращает или, по меньшей мере, сокращает образование оксидов в сплаве, эти тигли имеют ограничения по сроку годности из-за угара. Графитовые тигли не могут применяться для всех сплавов. Их нельзя использовать при плавке сплавов на основе палладия из-за науглероживания расплава. Вследствие этого состав сплава значительно изменяется и он разбрызгивается. При спекании керамической массы на каркасе из науглероженного сплава, отмечается повышенное газообразование, приводящее к возникновению пор в керамике. Это ослабляет соединение керамики с металлом, приводит к изменению цвета протеза и значительно влияет на биосовместимость. В керамике возникают микропоры, заполненные оксидами металлов, что приводит к коррозии каркаса протеза в полости рта пациента и отдаленным реакциям в биотипе. Особое внимание необходимо обращать на заданные производителем сплава параметры, указывающие, с каким видом тигля совместим сплав, чтобы предотвратить изменение состава сплава вследствие ошибочного выбора материала тигля. Литейные сплавы неблагородных металлов или сплавы для литья на модели не следует плавить в графитовых тиглях.
|
