Край металлического каркаса коронки (литой колпачок) укорачивается примерно на 0,5—0,8 мм, обозначается граница препарирования уступа, который закрепляется лаком. Каркас обрабатывается в пескоструйном аппарате, покрывается опаковой массой и подвергается дважды обжшу согласно инструкции (рис. 28).
Модель зуба покрывается специальным изолирующим средством llifih или SEP. Затем на нришеечную область коронки наносится плечевая масса. Haneceime массы SM Flu под керамическое плечо помогает избежать затененных зон (рис. 29). Плечевую массу оставляют подсохнуть или подсушивают воздухом и подвергают обжигу. Нанесение второго слоя плечевой массы и второй обжиг плеча проводятся согласно инструкции.

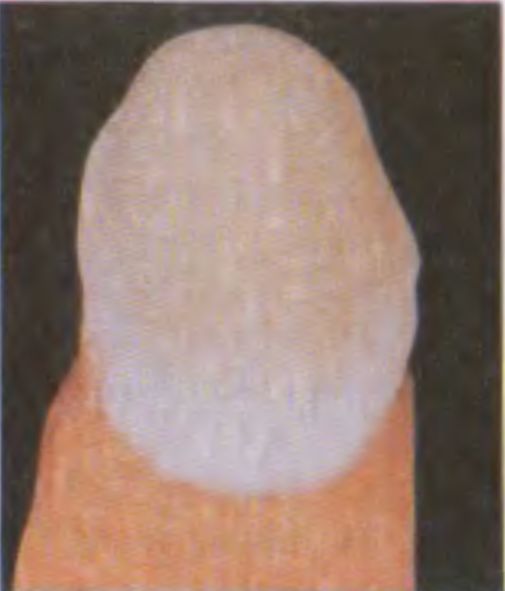

Рис. 29. Нанесение плечевой массы

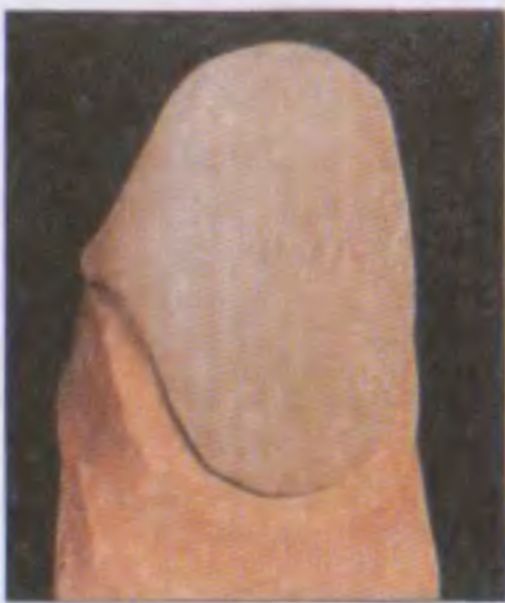

Рис. 28. Край укороченной коронки с открытым уступом на модельной культе препарированного луба

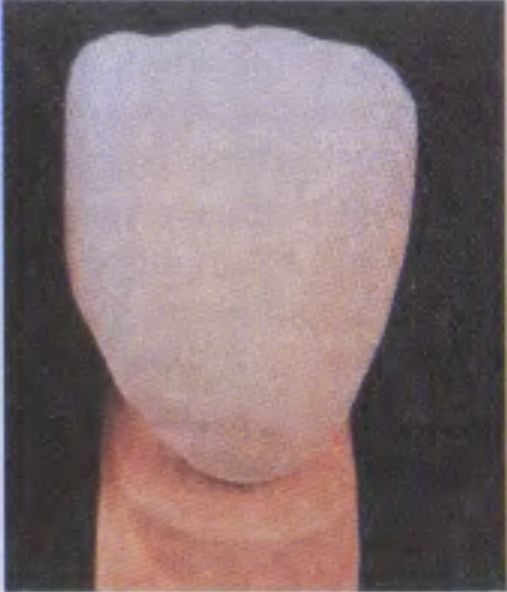

Рис. 30. Плечевая масса после обжига с нанесенными дентином и прозрачной массой для режущего края
После окончательной доработки керамического плеча наносят дентиновую и прозрачную массы и заканчивают изготовление коронки глазурованием (рис. 30,31). При этом масса имеет некоторые особенности температурной обработки.
Так, при выполнении обжига после предварительной сушки - прогрева при базовой температуре должен быть создан полный вакуум. Это препятствует образованию микропор, которые отрицательно сказываются на прозрачности массы после обжига. Появление пузырьков воздуха в керамике приводит к помутнению массы, из-за чего цвета могут кататься бледнее и светлее. В связи с тем что печи для обжига керамики могут сильно отличаться по мощности обжига, температуру обжига следует подбирать индивидуально для каждой из них. Для сплавов с КТР более 14,2 мм/м.К (25 600`С) необходимо проводить замедленное на 3—5 мин охлаждение в фазе томления при температуре 850°С.
В состав керамической массы Duceram Plus входят некоторые дополнительные материалы, имеющие специальные обозначения:.
3D — специальный дентин, который может смешиваться со всеми материалами или использоваться в чистом виде, например, при создании тонких слоев керамического покрытии в приптеечной области или для повышения насыщенности цвета в центре окклюзионной поверхности. В сравнении с дентинами, входящими в базовый комплект, обладает иной интенсивностью цвета, но такой же транслюценцией.

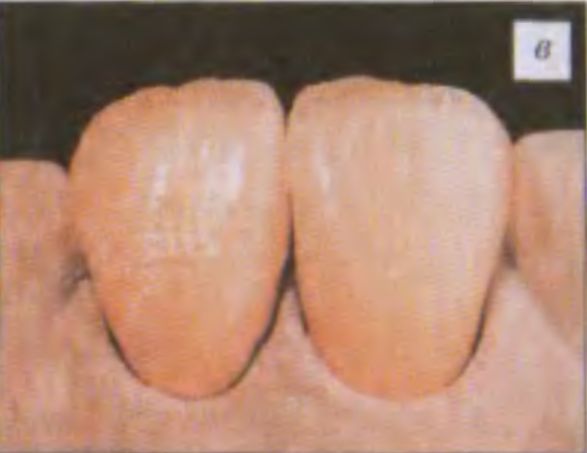

Рис. 31. Коронка после глазурования
Bleach — значительно более светлая (белая) керамическая масса, чем А1, которая может использоваться для пациентов с отбеленными зубами.
D — дентин, соответствующий по цвету оттенкам естественных зубов. Для лучшего распознавания цветов имеет органические пигменты, которые при обжиге полностью выгорают.
CD (хрома-дентины) — лентины с более высокой насыщенностью цвета при том же цветовом тоне и одинаковой прозрачности.
Flu — флюоресцирующиедентины, использующиеся, например, для создания мамелонов, имеют выражсшгую флюоресценцию, усиливающую светящийся эффект покрытия. При этом свет с короткой волной поглощается в невидимой области, длинные световые волны отражаются на видимых участках.
Glasur — мелкодисперсная керамическая масса, предназначенная для заключительного глазурования.
Gum — керамические массы под цвет десны для формирования десневой части протеза.
К — корректурная масса для исправления керамического покрытия после глазурования.
Mango, Bambus и др. — массы-модификаторы, служащие для изменения основного цветового тона с целью придания керамике индивидуальных особенностей.
OL — жидкость для смешивания всех порошковых опаковых масс, придает массе лаковую консистенцию.
РО — порошко- и пастообразные опаковые массы, соответствующие по цвету оттенкам зубов, обладают очень низкой способностью пропускать свет и обеспечивают хорошее покрытие металлического каркаса.
5 — керамические массы различных оттенков, предназначенные для моделирования режущего края.
SD — жидкость для смешивания дентиновых и прозрачных масс, модификаторов и масс для режущего края.
SD-Color — жидкость для моделирования и окрашивания керамических масс, обеспечивающая высокую :*})фектнвность их нанесения.
SD-Form — жидкость для моделирования, повышающая формоустойчивость керамических масс, требует более длительной предварительной сушки.
SD-Quick — жидкость для смешивания керамических масс (дентиновых, прозрачных, модификаторов, масс дли режущего края ), когда требуется более быстрое высыхание. Дает меньшую усадку.
SM — плечевая масса для изготовления безметаллового края коронки.
Т — массы, обеспечивающие отдельные индивидуальные эффекты прозрачности в области режущего края.
OS 10 — прозрачная эмалевая масса с эффектом опалесценции, обладающая свойством адаптироваться к оттенкам естественных зубов, препятствует просвечиванию темных участков ротовой полости через керамику и снимает эффект серой окраски.
OS 15 эмалевая масса, имеющая те же светооптические свойства, что и OS 10, но обладающая более высокой степенью опалесценции.
OS 50 эмалевая масса с более высокой оналесценцией, чем OS 15.
OS 1 — OS 1V — керамические массы для режущего края с опаловым эффектом, воспроизводящие игру оттенков эмали естественных зубов.
