Рис. 36. Окклюдограмма верхнего зубного ряда
го бывает вполне достаточно отпечатков лишь вершин бугорков зубов. Затем необходимо проверить точность фиксации модели верхней челюсти в окклюзионных отпечатках.
2.
Фиксация лицевой дуги. Для этого необходимо в первую очередь фиксировать собственно лицевую дугу при помощи утттых фиксаторов. Затем на дуге укрепляется носовой упор, который устанавливается на переносицу и жестко фиксирует дугу на голове пациента. После этого на лицевой дуге при помощи винта крепится соединительное устройство для удержания прикусной вилки. Последняя вводится в полость рта отдельно от лицевой дуги ;i прижимается к верхнему зубному ряду. После этого при помощи винтов на соединительном устройстве стержень вилки прикрепляется к лицевой дуге. При правильной фиксации лицевой дуги прикусная вилка плотно прилегает к верхнему зубному ряду (рис. 37). Строгое соблюдение этого правила также направлено на достижение наиболее точных результатов в определении параметров взаимоотношения верхней челюсти с шарнирной осью нижней челюсти. После этого ослабляются винты носового упора и собственно лицевой дуги, которая снимается с головы пациента. Лицевую дугу после снятия с головы пациента всегда нужно класть на стол окклюзионной вилкой кверху во избежание случайного смещения ее из зафиксированного положения.
3.
Фиксация моделей в артикуляторе. Лицевая дуга присоединяется к артн куля тору за счет штифтов, расположенных
Рис. 37. Лицевая дуга с прикусной вилкой, установленная на голове больного

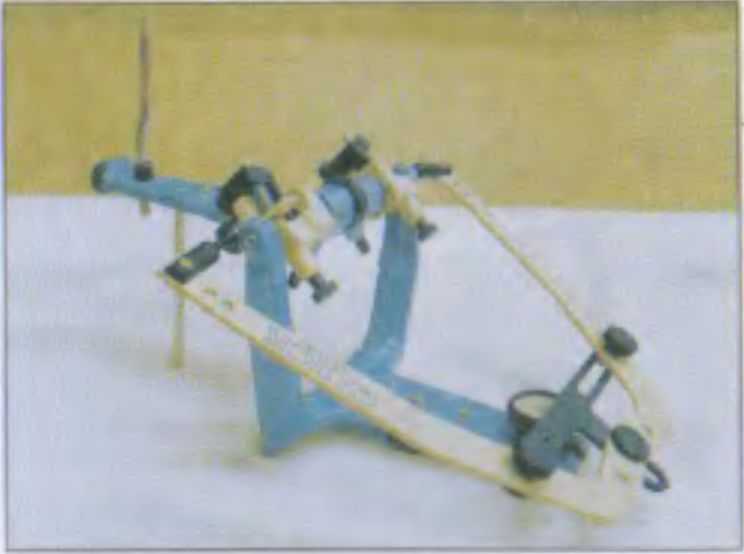

Рис. 38. Лицевая дуга, фиксированная на суставных сочленениях артнкулятора

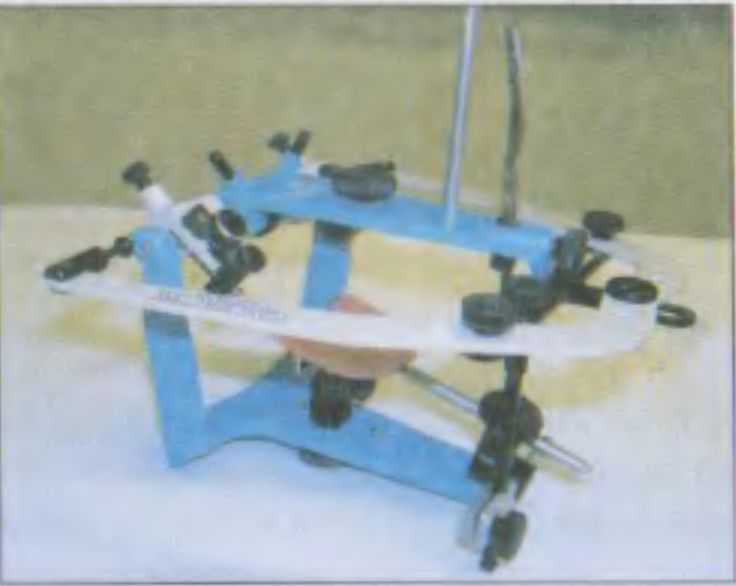

Рис. 39. Общий вил артнкулятора отдельно от балансира и постановочного столика (а); положение балансира и ирикусной вилки (б)

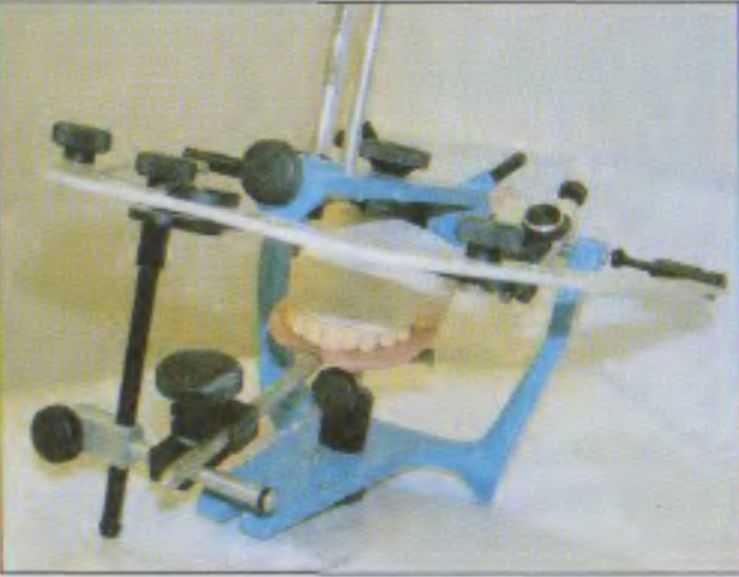

Рис. 40. Установка модели верхней челюсти по оккл юдограм ме
в области суставных механизмов артнкулятора, и гнезд для них в ушных фиксаторах лицевой дуги (рис. .`18). К нижней раме фиксирующим винтом крепится балансир, а к верхней — цоколь гипсовой модели. Балансир у ста на вл и вается так, чтобы его горизонтатьная пластина плотно прилегала к ирикусной вилке снизу, но не смещала ее (рис. 39). Назначение балансира обеспечить надежную фиксацию вилки и предупредить ее смещение под тяжестью гипсовой модели верхней челюсти, установленной на ней. Верхняя рама артнкулятора открывается, модель верхней челюсти устанавливается точно в окклюзионный отпечаток на прикусной вилке, замешивается порция гипса и накладывается на цоколь модели, и рама закрывается (рис. 40). Модель нижней челюсти гипсуется так же, как было описано выше.
