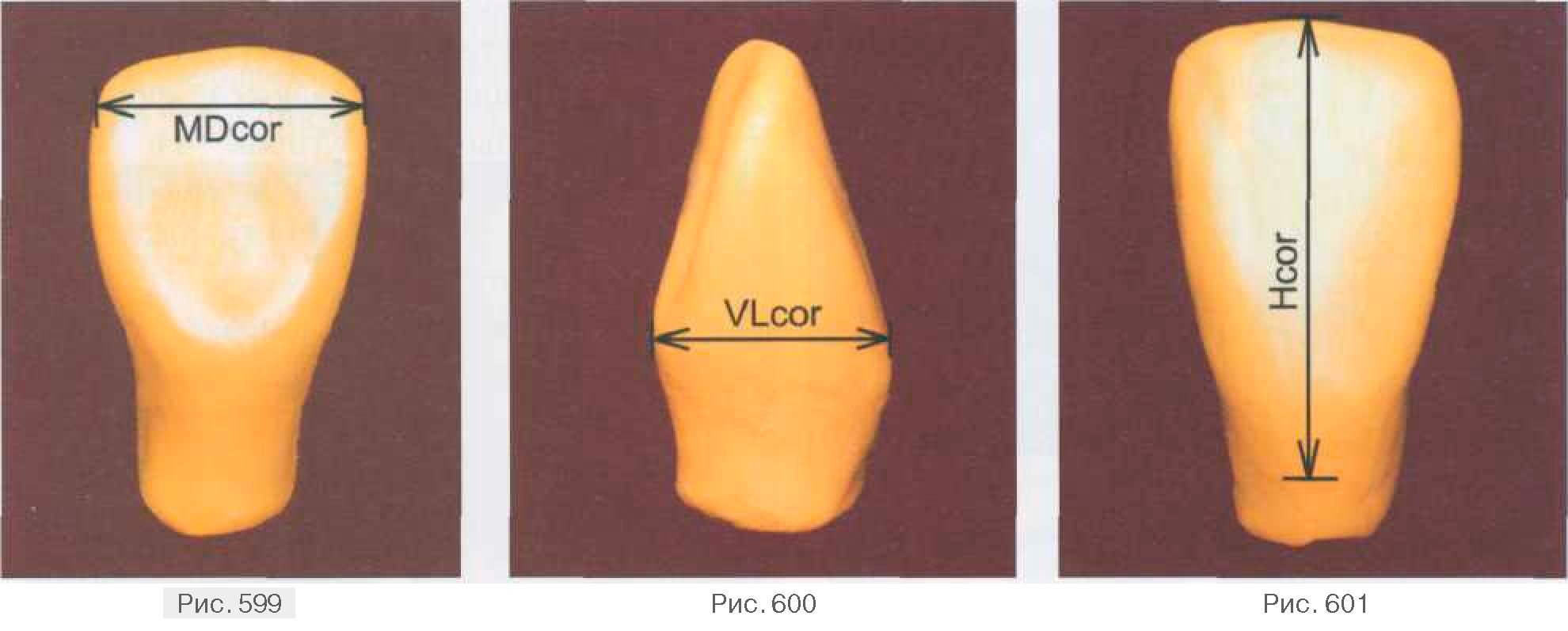

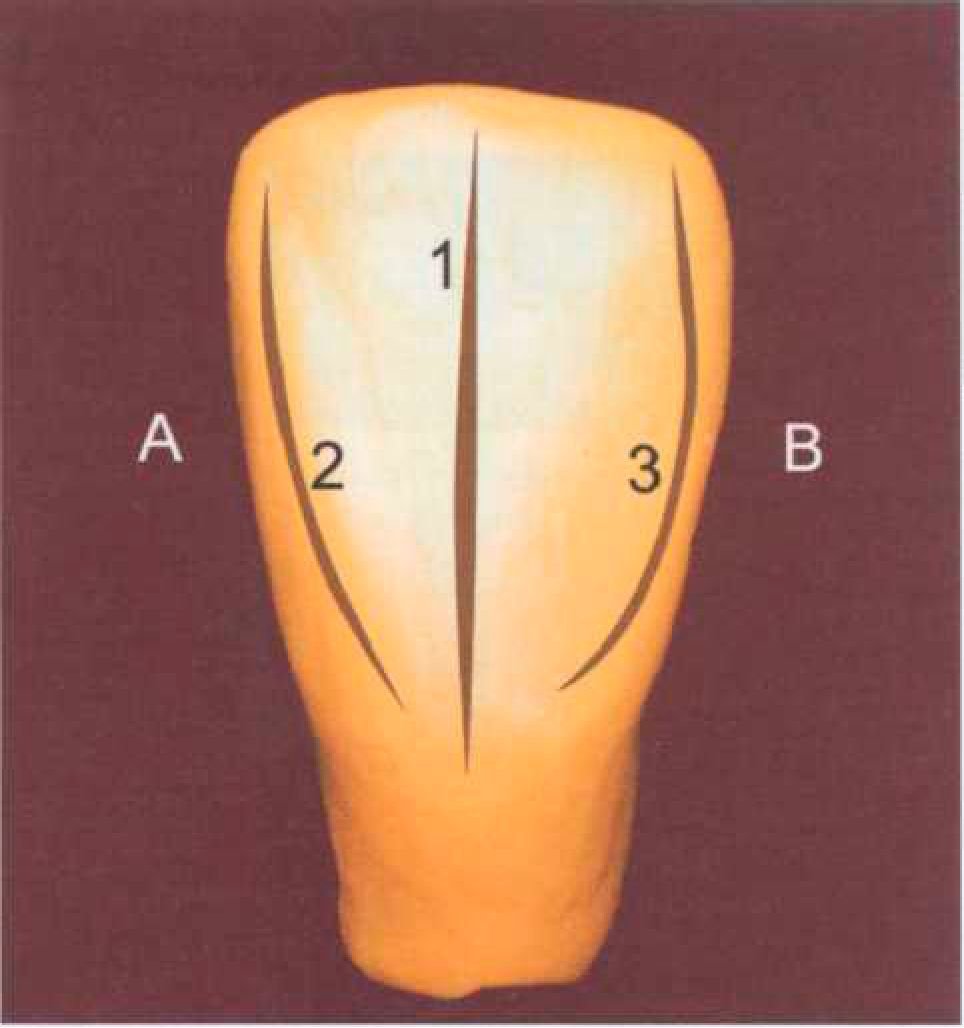

Обратите внимание, что на первом этапе моделирования просматривается принадлежность коронки к левой нижней челюсти, где медиальный угол острее, чем дистальный, а ход боковых валиков (медиального — (2), дистального — (3)) формирует будущие контактные поверхности, придавая коронке зуба форму трапеции (рис. 602).

Медиальный валик имеет незначительный равномерный наклон от режущего края к пришеечной области коронки левого латерального резца.

Дистальный валик, имея округлое очертание, формирует сглаженную дистальную поверхность, что также является информативным признаком определения принадлежности зуба к какой-либо стороне.

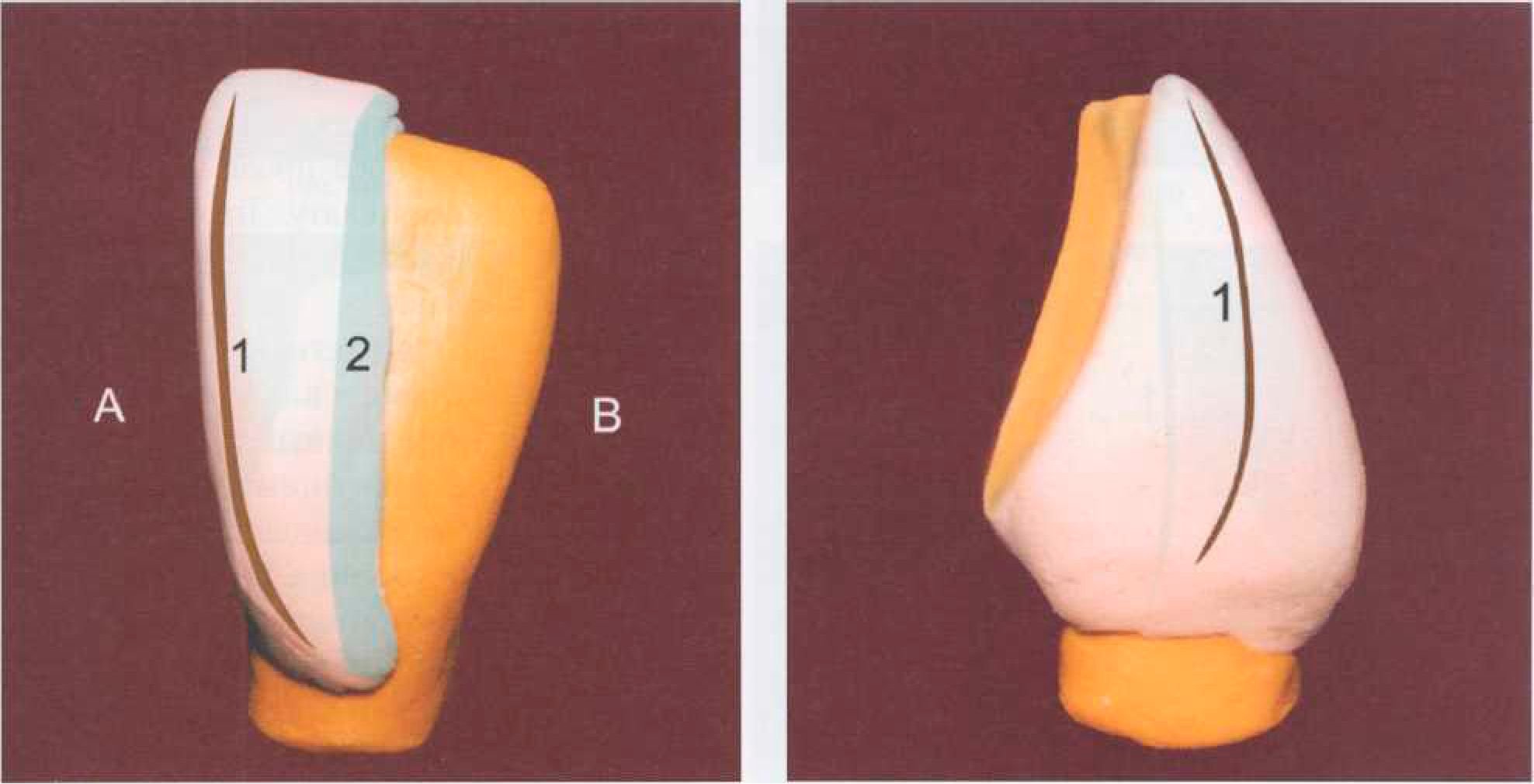

Далее вестибулярную поверхность культи зуба делим примерно на равные части и формируем ее медиальную часть (рис. 603).

Выкладываем краевой медиальный валик (1) с пологими скатами, что придает коронке зуба незначительный наклон от режущего края к пришеечной области, формируя медиальную часть сглаженного экватора.

Рис. 602. А — медиальная сторона; В — дистальная сторона; 1-основной валик; 2 - медиальный валик; 3 - дистальный

Затем формируем Медиальную контактную поверхность (рис. 604), напоминающую форму треугольника, основанием обращенного к шейке зуба, вершиной — к режущему краю.

Рис. 603. А — медиальная сторона; В — дистальная сторона; 1 — медиальный валик; 2 — медиальный скат продольного валика Рис. 604. 1 — медиальная поверхность

Заканчиваем моделирование медиальной части коронки нижнего левого резца оформлением язычной поверхности (рис. 605).

Краевой медиальный валик (1) также придает характерный равномерный изгиб коронке зуба (от режущего края к шейке зуба), в пришеечной трети он формирует сглаженный язычный бугорок.

Обратите внимание, что при формировании медиальной части коронки зуба как с вестибулярной, так и с небной стороны постепенно заполняется и ее средняя треть.

Выкладывается медиальный скат (2) слабо выраженного основного продольного валика.

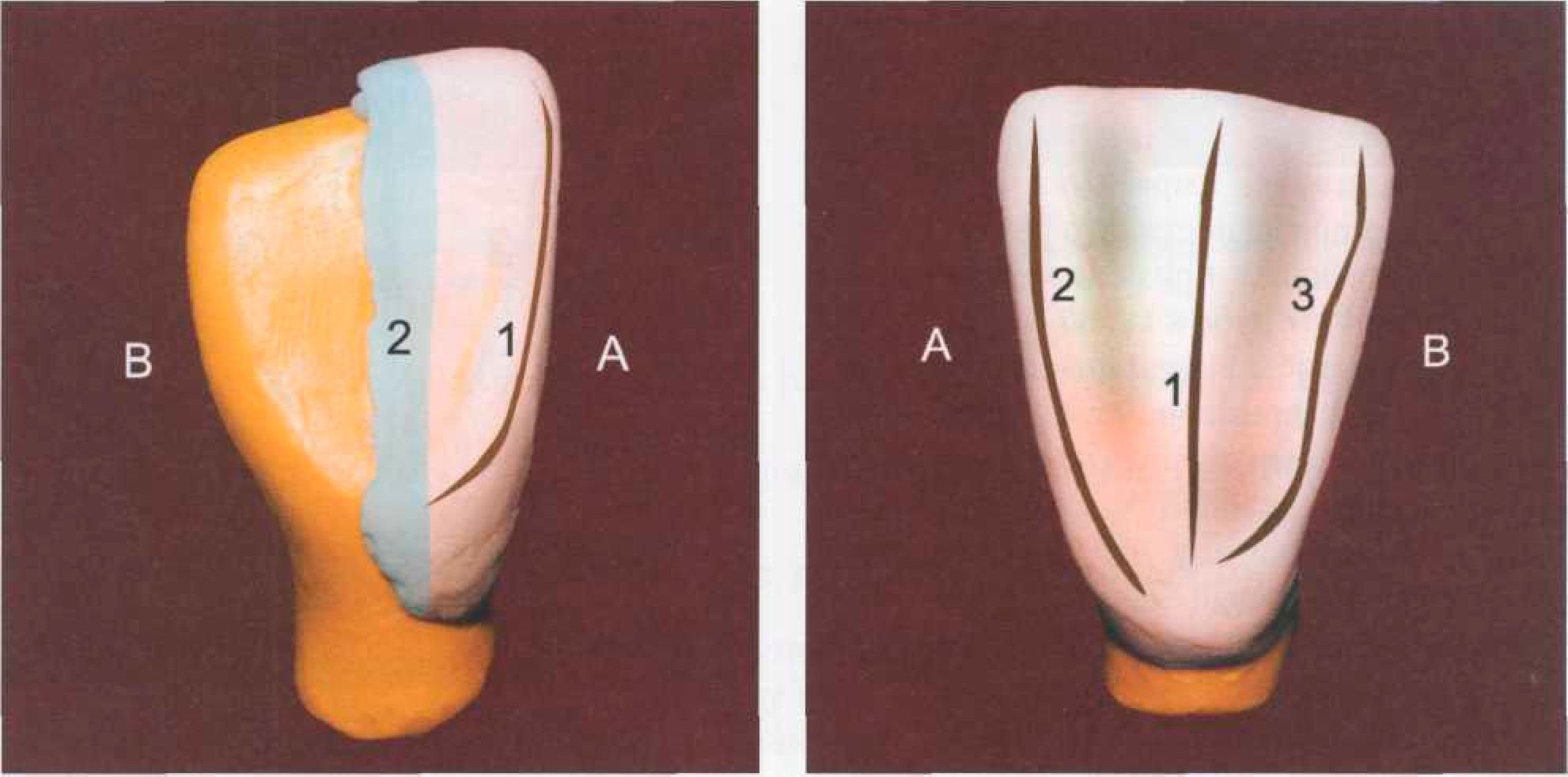

Приступаем к оформлению дистальной половины коронки нижнего латерального резца. Начиная с вестибулярной поверхности (рис. 606), заполняем ее дистальную треть, выкла-

Рис. 605. А — медиальная сторона; В — дистальная сторона; 1 — медиальный валик; 2 — медиальный скат продольного валика Рис. 606. А — медиальная сторона; В — дистальная сторона; 1 — продольный валик; 2 — медиальный валик; 3 — дистальный валик

дываем краевой S-образно изогнутый дистальный валик (3).

Уделяется внимание моделированию основного продольного валика, его дистальному скату. Таким образом, постепенно заполняется вся вестибулярная поверхность коронки.

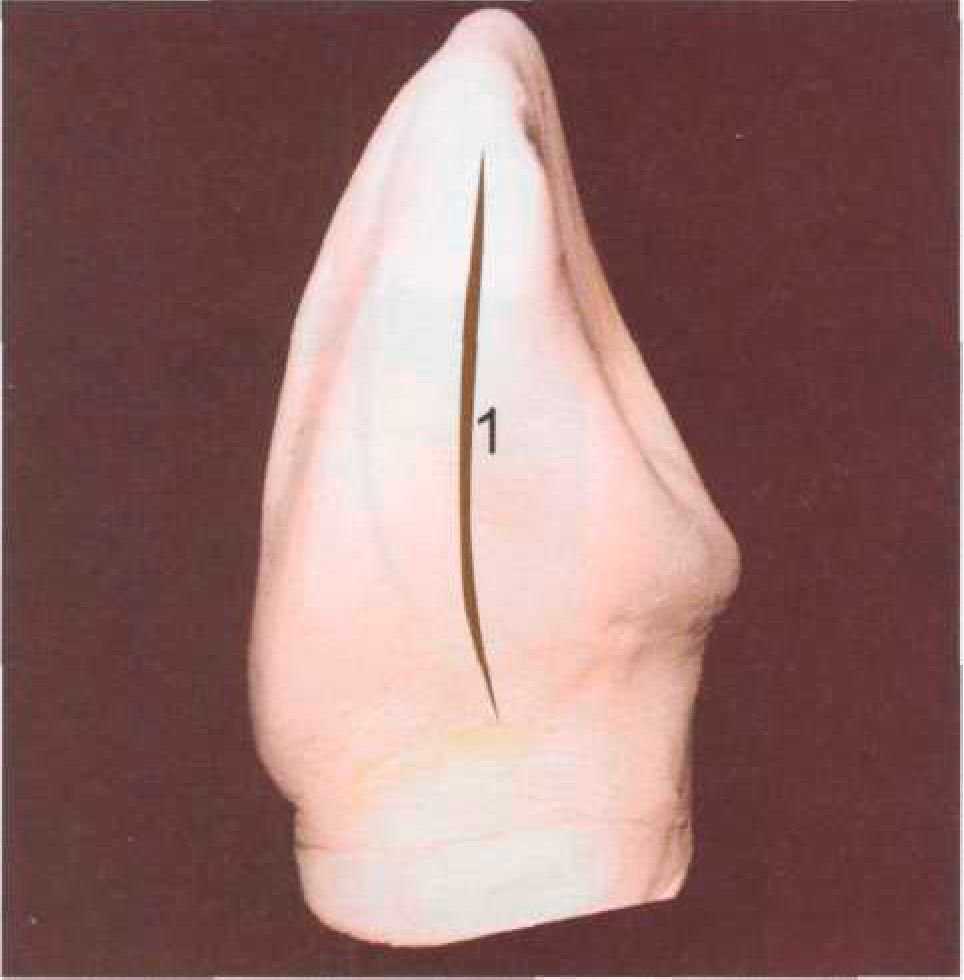

Дистальную контактную поверхность (1) оформляем также в виде треугольника с основанием, обращенным к шейке зуба, вершиной к ее режущему краю (рис. 607).

Несмотря на грациозность форм отмоделированной коронки нижнего резца, следует отметить ее основательность в области средней и пришеечной трети (вестибулооральное направление) коронки зуба, что имеет функциональное значение в момент распределения механических нагрузок.

Рис. 607. 1 — дистальная поверхность

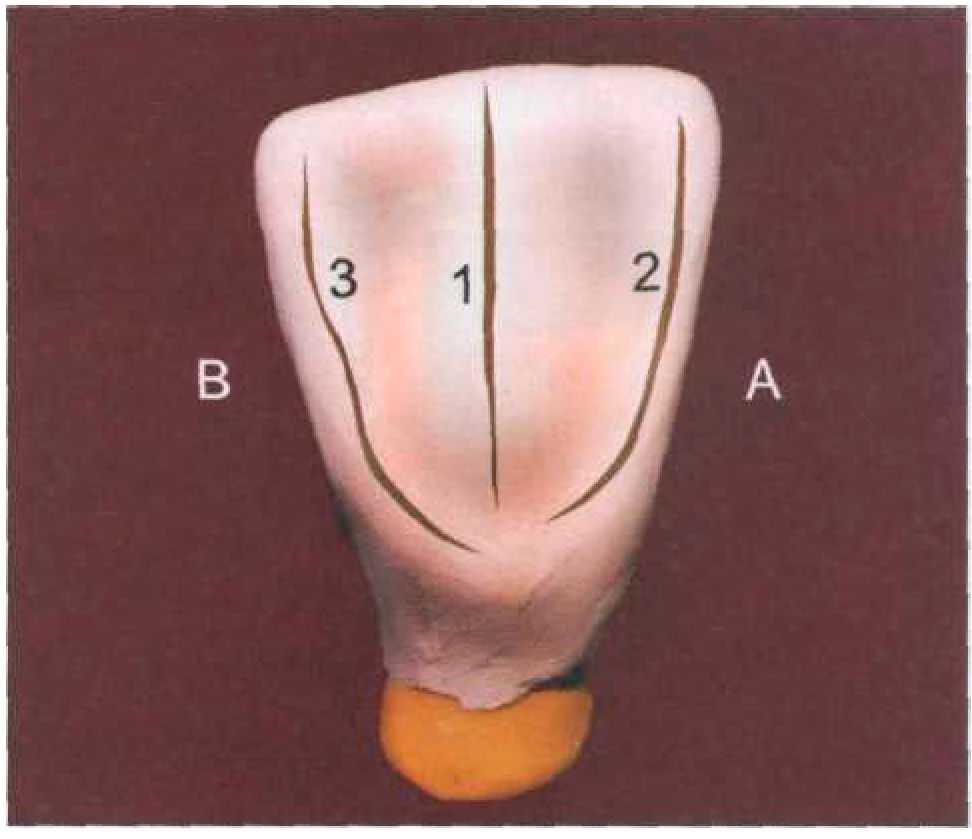

Заканчиваем моделирование коронки нижнего левого резца оформлением дистальной части язычной поверхности (рис. 608).

Выкладываем S-образноизогнутый дистальный краевой валик (3), создающий выпуклость в средней трети коронки.

Постепенно приближаемся кдистальной грани основного продольного валика, оформляя его пологим слабо выраженным.

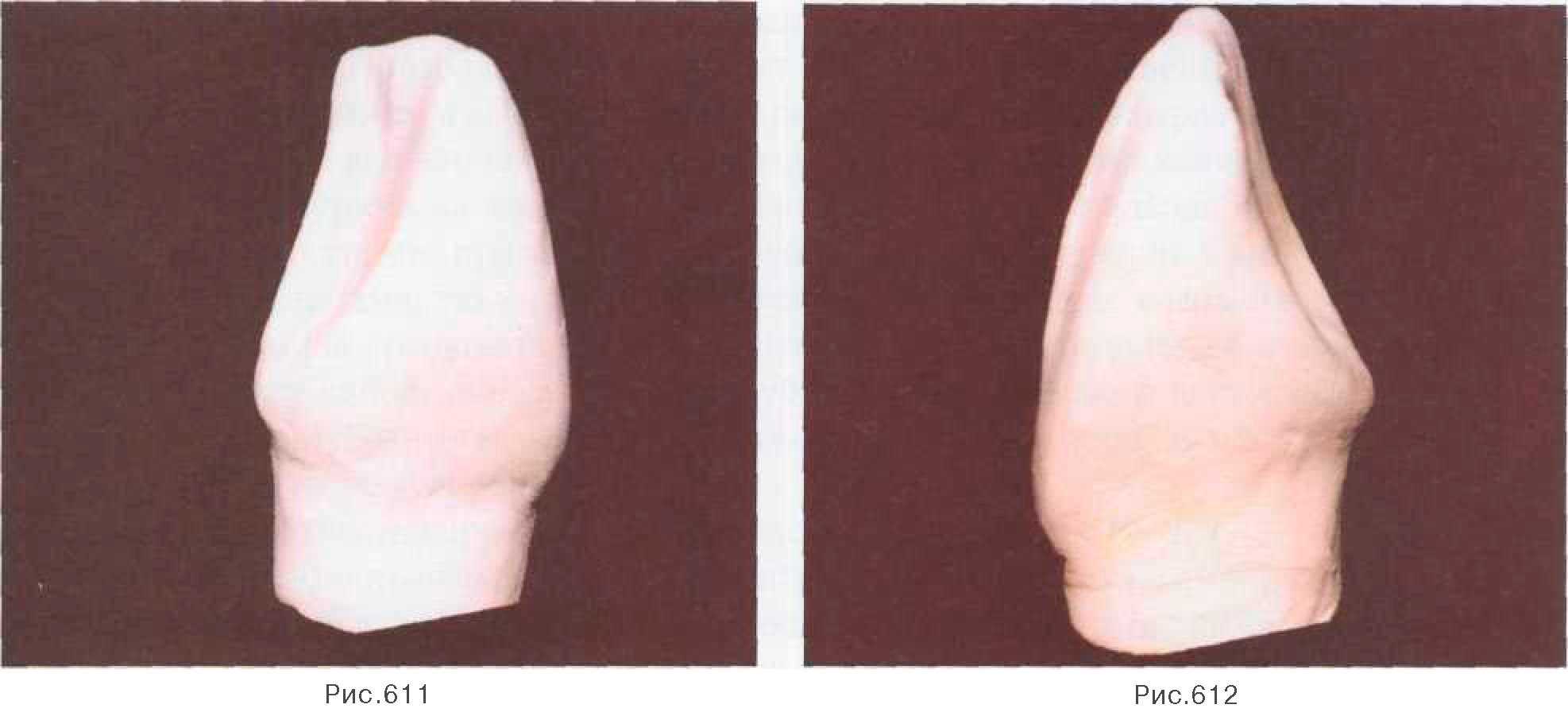

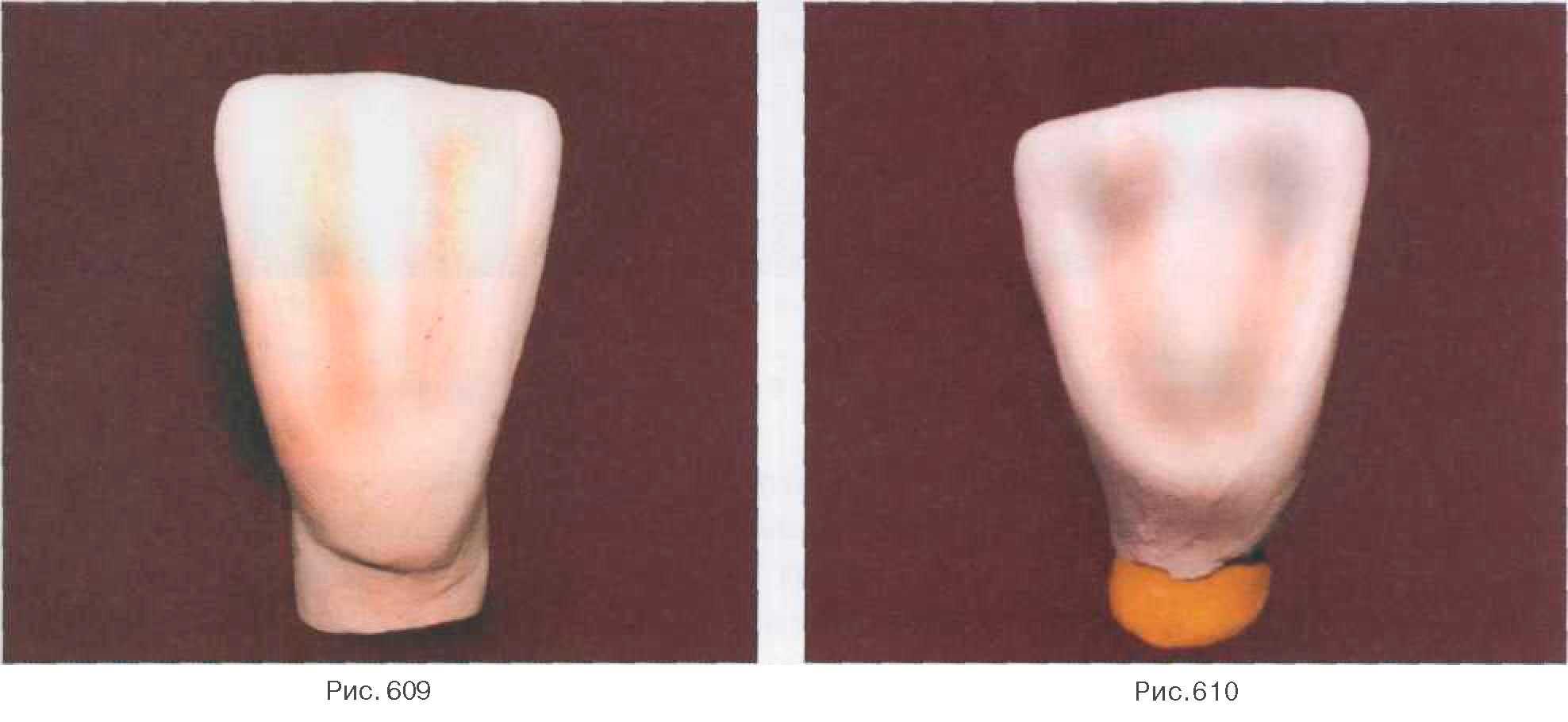

В пришеечной трети формируем сглаженный язычный бугорок. Рис. 609-612 отображают сформированные вестибулярную (рис. 609), язычную (рис. 610), контактную медиальную (рис. 611), контактную дистальную (рис. 612) поверхности нижнего бокового левого резца, уже с уточненным микрорельефом.

Рис. 608. А — медиальная сторона; В — дистальная сторона; 1 — продольный валик; 2 — медиальный валик; 3 — дистальный валик

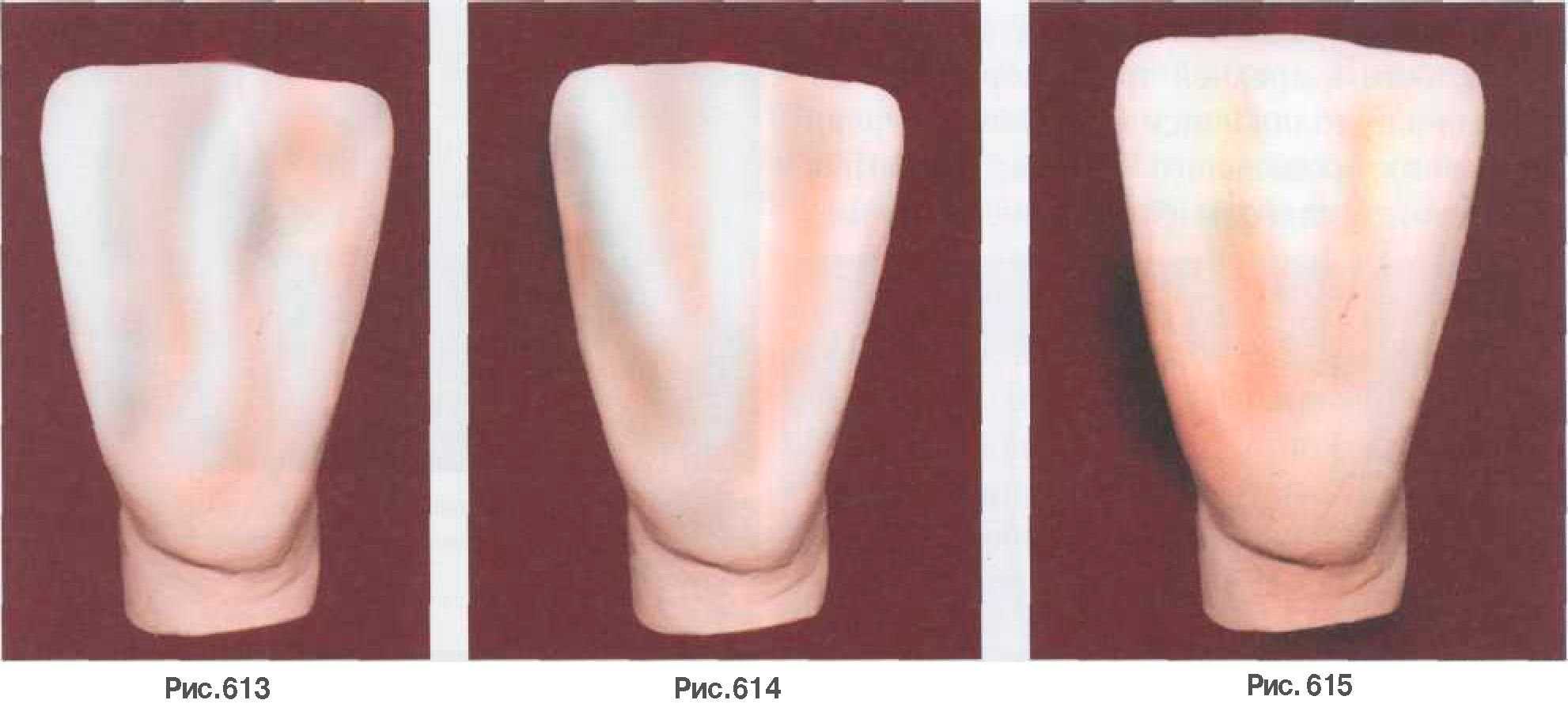

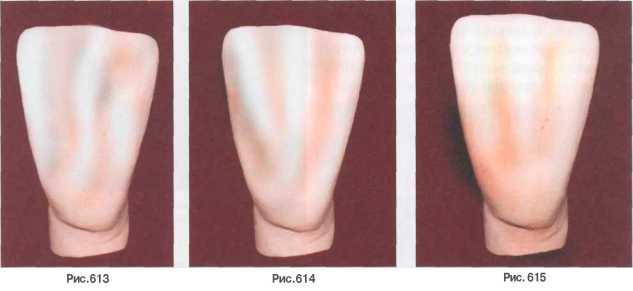

Незначительный штрих по поверхности, чуть более выраженные, углубленные линии (прямые, дугообразные, слегка изогнутые, аркоподобные, манжетообразные) позволяют оператору создать индивидуальную неповторимую форму (рис. 613-615).
