Испытания на растяжение проводить сложно, особенно, если материал хрупкий — в таких случаях наблюдается большой разброс результатов. Альтернативным методом оценки прочности материала является испытание на сжатие, которое легче провести, если материал хрупкий, так как в этом случае разброс результатов будет меньшим. Другой причиной, по которой хрупкие образцы следует испытывать на сжатие, является тот факт, что эти материалы используются в условиях, где действуют сжимающие нагрузки.
На Рис. 1.7.7 схематически представлено проведение испытания на сжатие. Поскольку образец удерживается за счет трения в точках контакта с опорными пластинами испытательного прибора, здесь наблюдается увеличение площади поперечного сечения в середине образца, и одновременно с этим материал приобретает форму бочонка. Этот эффект «приобретения формы бочонка» приводит к возникновению очень сложной модели распределения напряжений в материале (также представленной на Рис. 1.7.7). Анализировать такую модель очень сложно. Это затрудняет интерпретацию результатов испытаний на сжатие.
Компромиссным испытанием является измерение так называемой диаметральной прочности, в который изготовленный из испытываемого материала диск подвергают воздействию сжимающей нагрузки. В результате приложения этой нагрузки к диску, в направлении, перпендикулярном направлению приложения сжимающей нагрузки, возникают напряжения растяжения, что схематически представлено на Рис. 1.7.8. Растягивающее напряжение, а, рассчитывают по формуле:.
а = 2P/JT.DT,.
где Р — нагрузка, D — диаметр диска, Т — толщина диска. Обычно этот метод используют для испытаний

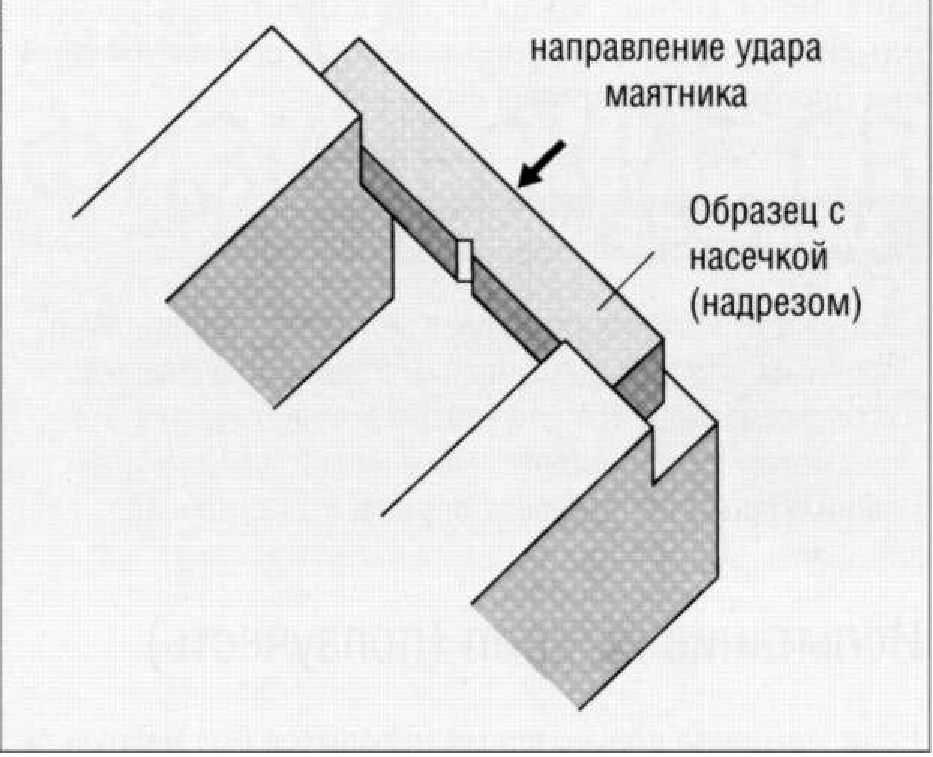

Рис. 1.7.10. Расположение образца при определении прочности на удар по Шарли. Маятник с ударником, который падает с определенной высоты
хрупких стоматологических материалов, поскольку он прост и позволяет получать более воспроизводимые результаты, чем в случае испытаний на растяжение.
