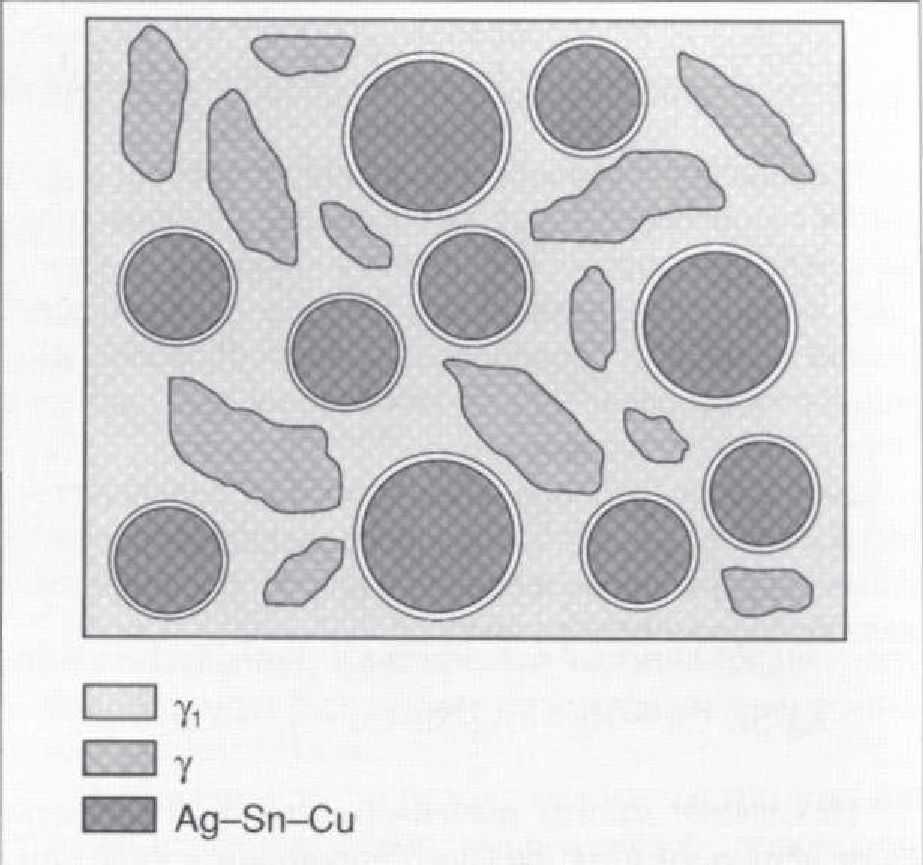

Рис. 2.1.4. Схематическое представление микроструктуры дисперсно-фазовой амальгамы. Ореол вокруг сферических частиц показывает Cu-Sn-фазу
обычного сплава. Выбор сферической формы частиц был сделан с учетом того, что в эксперименте легче было менять состав сферических частиц, нежели сплава, требующего дополнительного измельчения в опилки. Одновременно было учтено преимущество, связанное с более легкой конденсацией амальгамы при использовании сплава со сферическими частицами.
Как оказалось позже, увеличение содержания меди в сплаве привело к модификации реакции схватывания, что оказалось крайне полезным для увеличения прочности амальгамы.
Первая реакция была такой же, как и для традиционных сплавов, но за ней следовала вторая реакция:.
Таким образом, конечная амальгама содержала мало или совсем не содержала у
-фазы. Структура амальгамы показана на Рис. 2.1,4.
Первоначально полагали, что вся у
-фаза была удалена этой реакцией, но затем было установлено, что незначительная ее часть все же остается.
Эта модификация реакции твердения привела к целому ряду интересных и важных изменений свойств амальгамы, а именно:.
♦ к более высокой прочности на сжатие;.
♦ к более быстрому затвердеванию до полного завершения;.
♦ к снижению ползучести ;.
♦ к повышению коррозионной стойкости.
Другие составы высокомедных амальгам.
Улучшение амальгамы по такому пути привело к созданию одного из ее видов, содержащей порошок сплава целиком из сферических частиц и с высоким содержанием меди. Такой подход объединяет преимущества легкой конденсации амальгамы с достоинствами, упомянутыми выше, и в настоящее время выпущен ряд марок амальгамы такого типа.
Порошок в этих амальгамах состоит из сферических частиц и представляет собой трехкомпонентный сплав серебра, олова и меди. Реакция твердения выглядит следующим образом:.
Ag-Sn-Cu + Hg -> Ag-Sn-Cu + у] + Cu6 Sn5.
Нежелание многих врачей-стоматологов отказаться от использования сплава с порошком в виде опилок и перейти к сферическому, привела к выпуску сплава с высоким содержанием меди и только с частицами в виде опилок. Состав этих сплавов в основном такой же как и для всех сферических сплавов, за исключением большего содержания меди, которое находится в пределах от 12 до 30%. Однако следует заметить, что до сих пор неизвестна оптимальная концентрация меди в сплаве.
Для тех стоматологов, которые предпочитают использование дисперсно-фазовый тип сплава, существует целый ряд сплавов из смеси опилочных и сферических частиц, в которых оба вида частиц имеют один и тот же состав трехкомпонентного сплава Ag-Sn-Cu.
