Основы СТОМАТОЛОГИЧЕСКОГО МАТЕРИАЛОВЕДЕНИЯ

СВОЙСТВА Рабочие характеристики

СВОЙСТВА Рабочие характеристики

Состав стекла в значительной мере влияет на процесс отверждения стеклоиономера и в конечном итоге определяет приемлемость рабочих характеристик цемента. Соотношение Al : Si в стекле для стеклоиономерных цементов выше, чем в стекле для силикатных цементов, так как полиакриловая кислота и ее аналоги намного слабее фосфорной кислоты. Одним из результатов повышения этого соотношения является уменьшение рабочего времени цемента.
Однако более ранние составы стеклоиономерных цементов были склонны к пролонгированному рабочему времени и времени твердения. Эта серьезный недостаток ранних вариантов цемента был в основном устранен за счет введения в состав стеклоиономера оптимальной концентрации винной кислоты. Как полагают, винная кислота имеет две функции. Прежде всего, она быстро реагирует с ионами кальция, высвобождаемыми из стекла, с образованием тартрата кальция, что обеспечивает эффект удлинения рабочего времени. За этим следует увеличение скорости образования поперечных связей алюминия с полиакрилатом, что ускоряет отверждение (Рис. 2.3.10).
Изменяя состав стекла и размер частиц, а также вводя винную кислоту, в последние годы были значительно улучшены рабочие характеристики цементов (Таблица 2.3.1). Вследствие этих изменений состава стеклоиономерные цементы теперь обладают более выраженным «острым» твердением.
Адгезия.
Одним из достоинств стеклоиономерного цемента является возможность внесения в полость всей массы восстановительного материала (нет необходимости в послойном и последовательном внесении), который

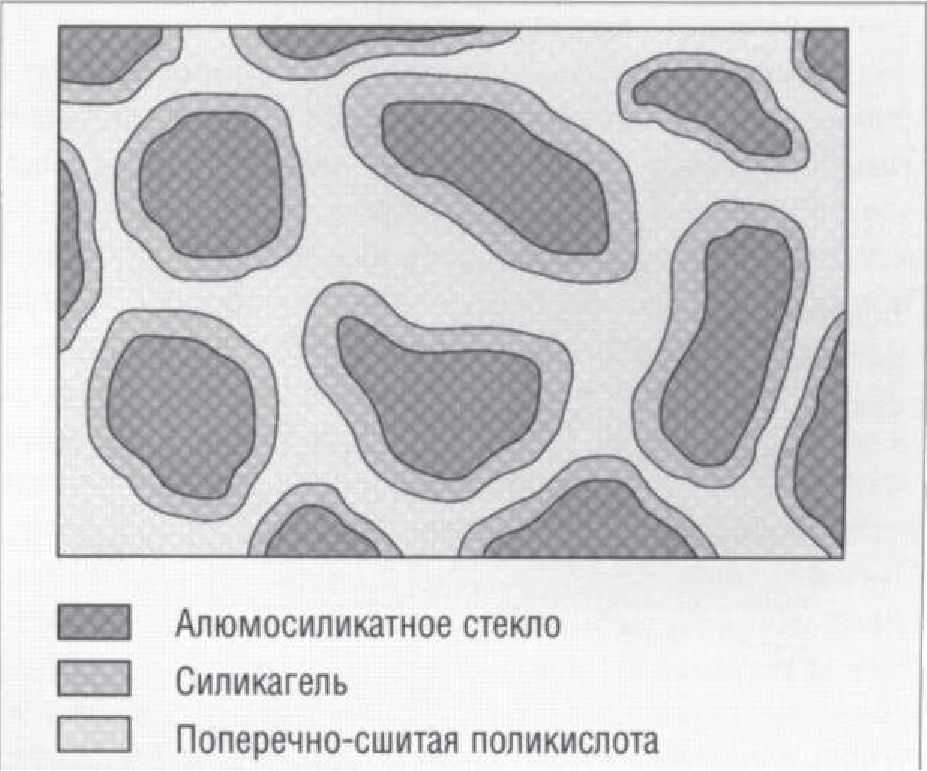

Рис. 2.3.9. Структура стеклоиономерного цемента

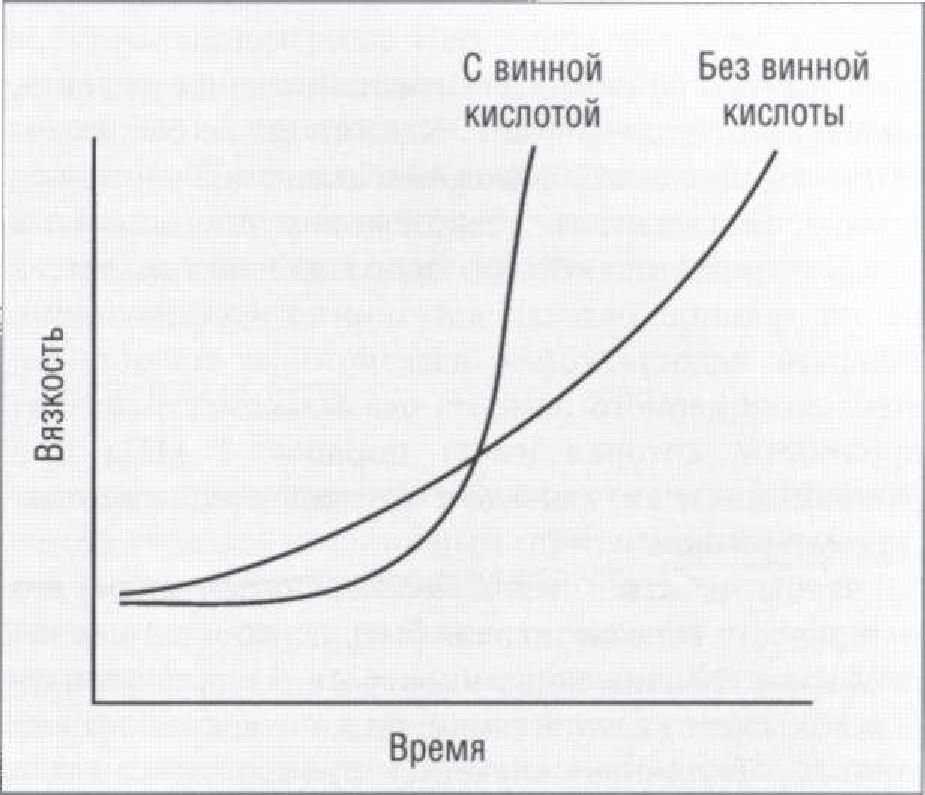

Рис. 2.3.10. Влияние винной кислоты на кривую вязкостьвремя при отверждении стеклоиономерного цемента
способен образовать связь с дентином и эмалью. Высказывалось предположение, что ионы полиакрилата либо реагируют со структурами апатита (замещая ионы кальция и фосфата и создавая промежуточный слой из полиакрилатных, кальциевых и фосфатных ионов), либо связываются непосредственно с кальцием апатита (Рис. 2.3.11).
Адгезионная связь с дентином может обеспечиваться механизмом водородной связи с коллагеном в сочетании с ионной связью с апатитом в структуре дентина. Адгезионная прочность этой связи при сдвиге не особенно высокая (2-7 МПа), но клинический опыт указывает на ее долговечность, если мате-
аШГЖНМЩЬЕ ЦМНЫ ТВДЦШЬЕ И СПЖЖНМЩЬЕ ЦМНЦ МДНЩКВИЬЕ ПЛМВМ 137

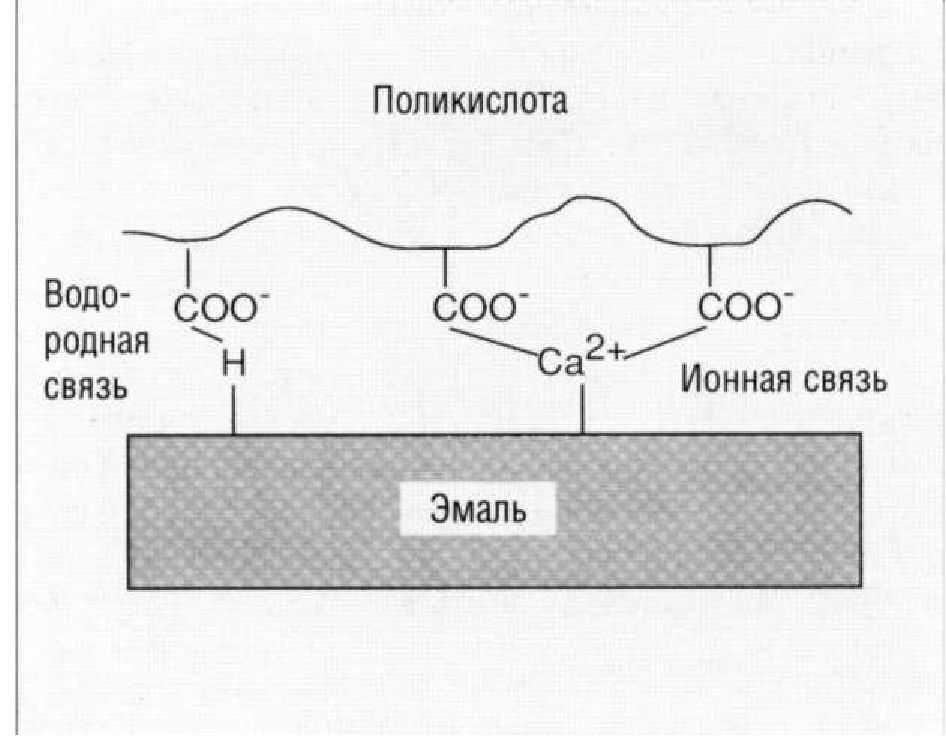

Рис. 2.3.11. Механизмы адгезии стеклоиономерных цементов
риал был использован для восстановления дефекта, вызванного эрозией эмали. Какими бы не были особенности процесса образования связи, она настолько прочна, что при отрыве стеколоиономерного цемента линия разрушения обычно проходит через цемент, а не по границе раздела адгезионного соединения. Главным недостатком в адгезионном соединении стеклоиономерного цемента оказывается его низкая прочность, которая имеет порядок 7 МПа при растяжении, и это связано с хрупкой природой данных материалов.
Чтобы добиться хорошей связи с дентином, его поверхность вначале должна быть обработана кондипионером. Лучшим кондиционером является полиакриловая кислота, хотя танин также оказался эффективным. Типичные значения прочности связи с дентином при растяжении приведены в Таблице 2.3.2.
Основной целью обработки стенок полости является создание чистой и гладкой их поверхности. Лимонная кислота не должна использоваться, так как она открывает дентинные канальцы, увеличивая проницаемость дентина и вероятность раздражения пульпы зуба. Кроме того, она деминерализует дентин, что может привести к ухудшению связи с апатитами структуры дентина.
