Технология теста делает процесс изготовления протезов относительно простым. В кювету, содержащую постановку искусственных зубов в гипсе, пакуется тестообразная масса, затем кювета закрывается под давлением таким образом, чтобы излишки массы выдавливались. Способность тестообразной массы точно прилегать к модели и простое удаление излишков, придают особенную легкость в работе с акриловыми пластмассами холодного отверждения (на стадии теста) при изготовлении из них специальных или индивидуальных оттискных ложек. Гранулы легче растворяются в мономере, чем шарики, тем самым сокращается время для достижения тестообразного состояния материала.
Полимеризационная усадка снижается по сравнению с усадкой при полимеризации мономера, поскольку большая часть материала (т.е. шарики и гранулы) уже заполимеризована.
Реакция полимеризации высоко экзотермична, так как значительное количество тепловой энергии (80 кДж/моль) высвобождается при превращении связей С = С в связи —С — С. Так как большая часть смеси уже находится в форме полимера, снижается потенциальная возможность перегрева материала. Поскольку максимальная температура полимеризации будет меньше, уменьшится также и термическая усадка материала.
Мономер относится к категории летучих и легко воспламеняющихся веществ, поэтому контейнер с ним необходимо постоянно держать в закрытом состоянии и вдали от источников открытого огня. Контейнером является флакон из темного стекла, которое продлевает срок хранения мономера, предотвращая его спонтанную полимеризацию под воздействием света.
Гидрохинон также продлевает срок хранения мономера, мгновенно вступая в реакцию со свободными радикалами, которые могут спонтанно образоваться в жидкости, давая соединения устойчивых свободных радикалов, не способных инициировать процесс полимеризации.
Следует избегать загрязнения полимерных шариков и гранул, поскольку они на своей поверхности несут пероксид бензоила, а для начала реакции полимеризации требуется наличие совсем незначительного количества полимера.

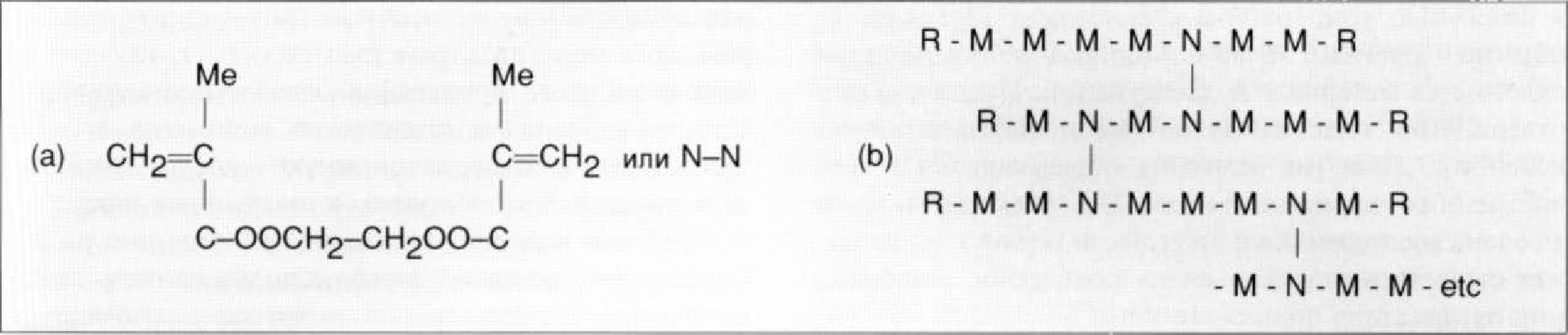

Рис. 3.2.1. (а) Диметакриловый эфир этиленгликоля и (b) образование им поперечных связей
Порошок полимера очень стабильный и имеет практически неограниченный срок хранения.
Сшивающий агент, такой как диметакриловый эфир этиленгликоля, вводят в состав материала для улучшения механических свойств (Рис. 3.2.1а). Он соединяется в некоторых местах с полимерной цепью полиметилметакрилата и образует поперечную сшивку между этой и соседней цепью полимера за счет двух концевых двойных связей (Рис. 3.2.1 Ь).
Таким образом, хотя сам ПММА и является термопластичной пластмассой, включение в состав сшивающих агентов исключает его последующую термообработку.
