отломков и по отлитым моделям изготавливают шину или аппарат. Аппараты в полости рта можно укреплять на зубах (назубные аппараты), альвеолярных частях (отростках) (надесиевые) или на зубах и альвеолярных частях (отростках) (зубонадееневые).

Выбор того или иного аппарата определяется условиями клинической картины (количеством отломков, их подвижностью, наличием и состоянием сохранившихся зубов, направлением линии перелома, наличием н расположением дефекта кости и др.).

Паяная наэубная шина на кольцах по А. А. Л и м б е р г у. Шину применяют для лечения одинарных линейных переломов челюстей при наличии не менее трех опорных зубов на каждом отломке.

Изготовление. По слепкам изготавливают коронки (кольца) на опорные зубы, проверяют в полости рта, снимают слепки с отломков, на зубах которых находятся коронки, н слепок с противоположной челюсти. В лаборатории отливают модели, отломки с коронками устанавливают в правильное соотношение с зубами-антагонистами н гипсуют в окклюдатор. Вестибулярно и орально к коронкам припаивают проволоки; если шина будет использована для межчелюстного вытяжения, то к проволоке припаивают зацепные крючки, изогнутые по направлению к десне.

Паяную шину иа нижней челюсти можно дополнить наклонной плоскостью в виде пластинки из нержавеющей стали на вестибулярной стороне неповрежденной половины челюсти.

После отделки, шлифовки и полировки шину укрепляют на опорных зубах цементом.

Пластиночная зубонадесневая шина В е б е р а. Шину используют для фиксации отломков нижней челюсти после их сопоставления и для долечивания переломовчелюстей. Она покрывает оставшийся зубной ряд и десну на обоих отломках, оставляя открытыми окклюзнонные поверхности и режущие края зубов.

Изготовление. Снимают слепки с поврежденной и противоположной челюстей, получают модели, составляют их в положении центральной окклюзии и гипсуют в окклюдатор. Изготавливают каркас из нержавеющей проволоки диаметром 0,8 мм в форме замкнутой дуги. Проволока должна отстоять от зубов и альвеолярной части (отростка) на 0,7—0,8 мм и удерживаться в этом положении поперечными проволоками, пропущенными в области межзубных контактов. Места их сечения с продольными проволоками спаивают.

- - При использовании шины для лечения переломов верхней.

челюсти в боковых отделах припаивают трубки овальной формы для введения внеротовых стержней.

Затем моделируют шину из воска, гипсуют в кювету прямым способом и заменяют воск пластмассой.

Пластиночная шина А. А. Лнмберга. Ши«у применяют для лечения переломов беззубых челюстей.

Изготовление. Снимают слепки с каждого беззубого отломка нижней челюсти и неповрежденной беззубой верхней челюсти. Изготавливают индивидуальные ложки на каждый отломок нижней челюсти и верхнюю челюсть. Припасовывают индивидуальные ложки, укрепляют на них твердые окклюзионные валики из стенса, определяют и фиксируют центральное соотношение с помощью подбородочной «пращи». В этом состоянии скрепляют индивидуальные ложки нижней челюсти быстротвердеюшей пластмассой, удаляют из полости рта. ■Гипсуют в окклюдатор, удаляют стенсовые валики и заменяют их столбикам и из быстротвердеющей пластмассы. Накладывав ют на челюсти шины и подбородочную «пращу». -.■Аппарат А; Я; К ат ц а состоит из опорной части (паяные кольцевые или коронковые шины с горизонтально припаянными трубками овальной (квадратной) формы длиной 20.—ДО мм) - и двух стержней из нержавеющей проволоки толщиной 2—2,5 мм.

Показание — сложные перемещения отломков нижней челюсти и ограниченная их подвижность, дефект кости в подбородочной области.

- .

Изготовление. Снимают частичные слепки для изготовления коронок или колец на 2—3 зуба каждого отломка, припасовывают коронки, снимают слепки и устанавливают в них коронки.

Отливают модели, изготавливают трубки и припаивают их к щечной поверхности в горизонтальном направлении. С язычной стороны к коронкам припаивают проволоку диаметром 1.мм для придания им жесткости. После этого изготавливают вне- и внутриротовые стержни, внутренние концы которых расплющивают соответственно форме трубок, укрепляют цементом опорные части аппарата, вводят уплощенные концы стержней в трубки и выгибают нх вдоль зубного ряда до угла рта. Затем, вынув стержни из полости рта, изгибают их дважды под углом 20—25° (один изгиб огибает угол рта, другой направляет конец стержня навстречу другому).

С помощью аппарата можно изменять положение отломков в горизонтальной, вертикальной и сагиттальной плоскостях и фиксировать их в нужном положении.

Аппарат И. М. Оксмана состоит из металлических капп, к шечной поверхности которых припаяны двойные трубочки, пружинящих рычагов из нержавеющей стали толщиной 1,5—42 мм. Для использования аппарата в качестве формирующего иЗтиТавливают вестибулярные дуги с формирующей или замещающей частью (рис. 73).

Показания к наложению и техника изготовления аппарата аналогичны таковым у аппарата А. Л. Катца.

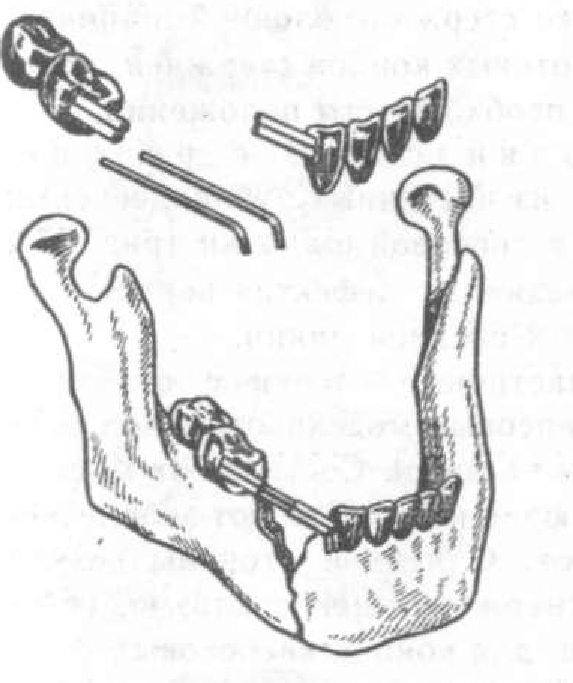

Капповый аппарат В. Ю. Курляндского состоит из капп, на щечной поверхности которых припаяны двойные трубки, и сдвоенных стержней, вводимых в эти трубки (рис. 74).

Аппарат применяют для лечения одинарного перелома нижней челюсти в пределах зубного ряда и тугоподвижности отломков. Репозицию производят закрытым или открытым способом.

Изготовление. Снимают слепки с верхней челюсти и с каждого отломка нижней челюсти, отливают модели и штампуют каппы для зубов каждого отломка нижней челюсти, припасовывают металлические каппы на опорные зубы и снимают слепок. Отливают модель, распиливают ее на месте перелома, сопоставляют отломки в правильные окклюзнонные соотношения с верхней моделью и гипсуют в окклюдатор. [[осле этого припаивают к каппам с вестибулярной поверхности сдвоенные трубки овальной или квадратной формы, припасовывают стержни. Распиливают трубочки против перелома челюсти. Затем цементируют каппы на опорные зубы, репонируют отломки и вводят стержни в трубки.

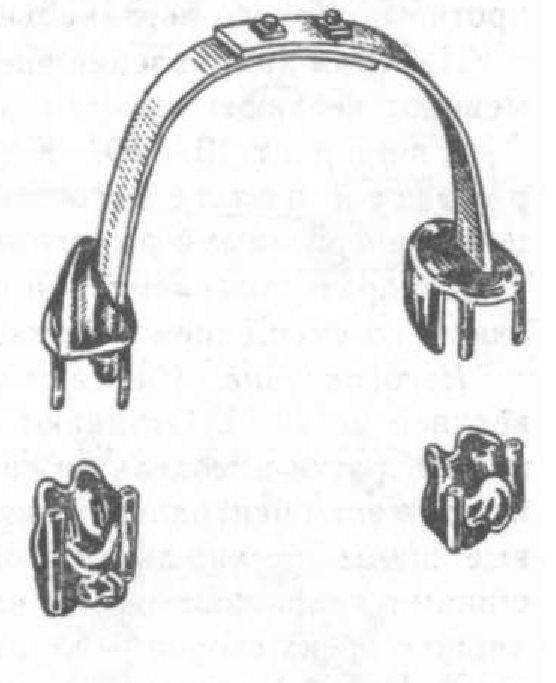

Капп о-ш т а н г о в ы й аппарат А. Л. Г р о з о вс к о г о состоит из металлических капп на зубы отломков нижней челюсти, плечевых отростков с отверстиями для винтов, двух винтов, соединенных припаянной пластинкой (рис. 75).

Аппарат применяют для лечения переломов нижней челюсти со значительным дефектом кости и малым количеством зубов на отломках.

Изготовление. Снимают частичные слепки с отломков нижней челюсти, отливают модели и штампуют каппы (спаянные коронки, кольца). Примеривают каппы на опорных зубах и снимают слепки с отломков поврежденной нижней челюсти и неповрежденной верхней. Отливают модели, сопоставляют их в правильное положение и гипсуют в окклюдатор. Припаивают к каппе малого фрагмента две трубки (аестибулярно н орально), а к каппе большого фрагмента — одну (вестибулярно). Изготавливают распорный винт, стержни с отверстиями, гайки и винты. Укрепляют цементом каппы

на опорных зубах, вводят в оральную трубку малого фрагмента длинный рычаг с площадкой, в вестибулярную трубку большего фрагмента — короткий рычаг с гайкой для распорного винта. Для фиксации достигнутого положения в вестибу-.

лярные трубж» вводят другяе стержни с совпадающим» отве£* стнямн для винтов и гай^и.

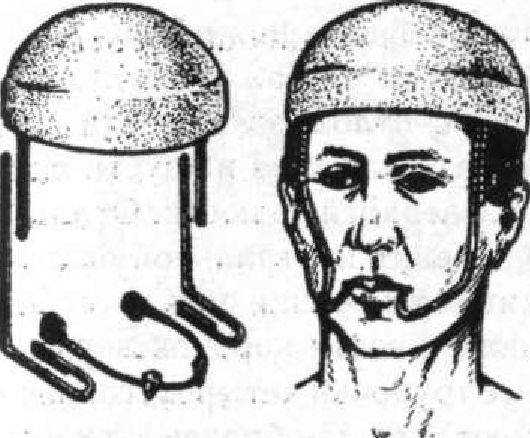

v. Р епоннрующич` аппарат 3. Я- Шура со* встречными с т е р ж н я м и Состоит из гипсовой ша^ почки; с двумя вертикальными стержнями длиной 150 мм, паяной шины с коронками на 6 Э 6 зубах и `плоскими трубочками с вестибулярной стороны, двух с*ержней «усов» из стальной проволоки толщиной 3 мм, длиной 200 мм (рис. 76),

Аппарат используют для лечения переломов верхней челюсть со значительным смещением отломков.

. Изготовление. Снимают частичные слепки с отломков верхней челюсти, отливают гипсовые модели, изготовляют коронки На 6 3 13 6 зубы, проверяют коронки rfa опорных зубах, снимают слепки. Отливают модели, изготовляют единую паяную шину и припаивают вестибулярно с обеих сторон плоские трубочки. Изготовляют два стержня — «уса» с уплощенными внутренними концами. Укрепляют шину на опорных зуба*. После этого изготовляют гипсовую шапочку и фиксируют в ней вертикальные стержни. Выгибают стержни соответственно щечной зубной поверхности, выводят их сдеоло углов рта наружу и параллельно окклюзионной плоскости, изгибают против короткого вертикального стержнч головной шапячки...

Изменяя направление внеротовых концов стержней, перё

мешают верхнюю челюсть до необходимого положения.

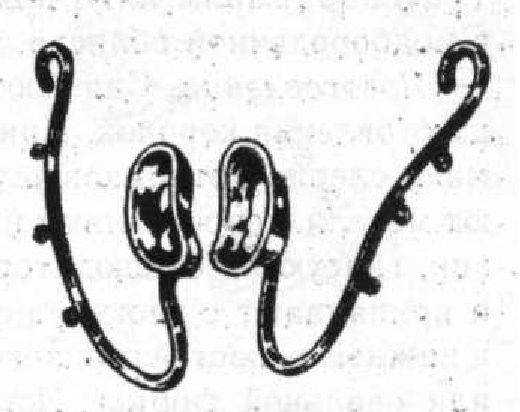

Аппарат В. Ю. К у р л я н д с.-к о г о с р ё п о н ирутощей петлей состоит из частичных эубонадесневых шин с внеротовыми рычагами и гипсовой шапочки (рис. 77).

Аппарат применяют при срединных дефектах верхней челюсти со смещением отломков к средней линии.

Изготовление. Снимают частичные слепки с отломков верхней челюсти. Отливают гипсовые модели отломков верхней челюсти и модель нижней челюсти. Составляют модели в положении центральной окклюзии и изготовляют зубодесневые шины- на каждый отломок. С небной стороны между шинами вваривают петлю из нержавеющей стали, вестибулярно с обеих сторон — втулки, для концов внеротовых стержней. Изгибают внеротовые стержни, изготовляют головную шапочку и накладывают аппарат на верхнюю челюсть после активации проволочной петли. Соединяют головную шапочку с внеротовыми стержнями.

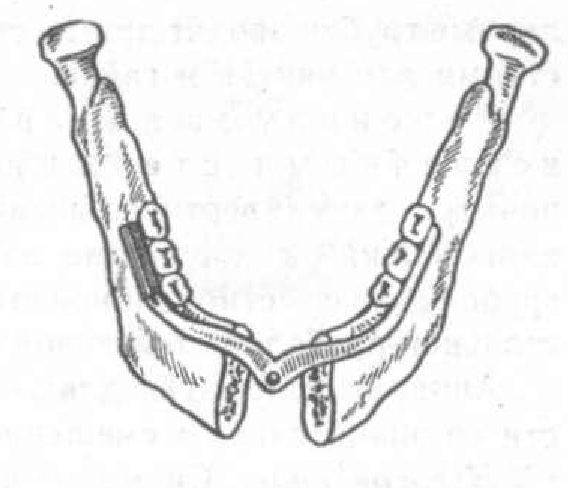

Аппарат А. И.Бетельмана состоит из нескольких спаянных между собой коронок (колец), покрывающих зубы на отломках челюсти и зубах-антагонистах. На вестибулярной поверхности коронок обеих челюстей припаяны четырехгран-.. ные трубки для введения стальной скобы (рис. 78, а).

78. Фиксирующие аппараты А. И. Бетельмана (а) и И. М. Окс-.

мана (б).

Аппарат применяют при наличии дефекта нижней челюсти в подбородочной области с 2—3 зубами на каждом отломке.

Изготовление. Снимают слепки с отломков челюсти для изготовления коронок. Припасовывают коронки на зубы, снимают слепки с отломков челюсти и с верхней челюсти. Отливают модели, сопоставляют их в положении центральной окклюзии, гипсуют в окклюдатор. Спаивают коронки между собой и припаивают с вестибулярной поверхности коронок верхней и нижней челюстей горизонтальные трубочки четырехугольной или овальной формы. Изготовляют две П-образные скобы, толщиной 2—3 мм соответственно форме втулок. Накладывают аппарат на челюсть, сопоставляют отломки в правильное положение и закрепляют их путем введения скобы.

Аппарат И. , М. Оксмана со съемными п е л о т а м и состоит из базисной пластинки на верхнюю челюсть с кламмерами на опорных зубах и пластмассовых окклюзионных валиков со скользящим шарниром. На беззубые альвеолярные части накладывают пелоты с окклюзионными валиками и пружинами (рис. 78, б).

Аппарат применяют для костной пластики беззубой нижней челюсти в переднем отделе.

Изготовление. Снимают слепки с верхней челюсти и отломков нижней. Изготовляют пластмассовые базисы с окклюзионными валиками на каждый беззубый отломок нижней челюсти и восковой базис с окклюзионным валиком на верхнюю.

Определяют центральное соотношение челюстей. Гипсуют модели в окклюдатор, изготавливают кламмеры на верхние опорные зубы и моделируют окклюзионные валики.

Скользящий шарнир изготавливают из пластинки стали толщиной 0,3—0,4 мм в виде браслетного замка, укрепляют на окклюзионных поверхностях валиков верхней и нижней челюстей и воск заменяют пластмассой.

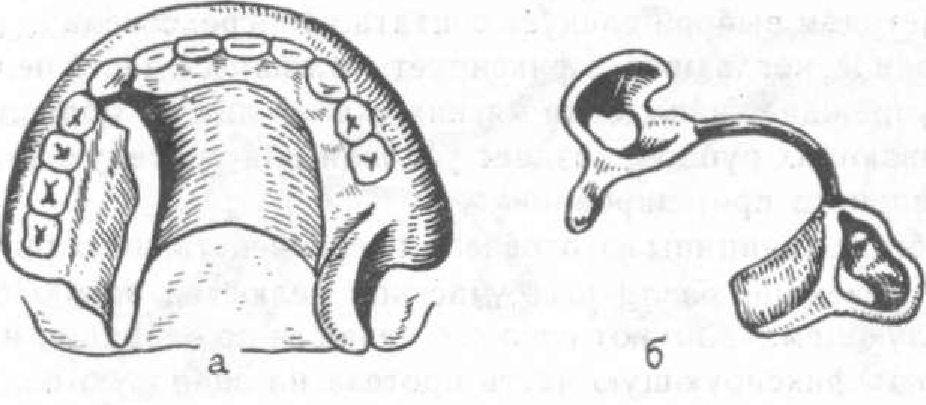

ШинаМ. М. Ванкевич представляет собой пластмассовую зубонадесневую пластинку, у которой от небной поверхности отходят вниз к язычной поверхности нижних коренных зубов или беззубым отломкам две наклонные плоскости. При смыкании челюстей эти плоскости раздвигают отломки нижней челюсти и закрепляют их в правильном положении (рис. 79, а).

Шину применяют для лечения переломов нижней челюсти и костной пластики.

Изготовление. Если отломки с зубами и свободно подвижны, то снимают слепки с челюстей, отливают модели, сопоставляют их в положении центральной окклюзии и гипсуют в окклюдатор. Моделируют восковой базис на sepxmoio

челюсть с отходящими наклонными плоскостями. Вместо пластмассового небного базиса, соединяющего седловидные части зубонадесневых шин, можно использовать бюгель (рис. 79, б), а для более жесткой фиксации репоннрованных отломков нижней челюсти и контроля за окклюзионнымн взаимоотношениями на вестибулярной поверхности шины изготавливают пелоты, контактирующие со щечной поверхностью жевательных зубов.

Если отломки нижней челюсти беззубые, то снимают слепки с верхней челюсти и беззубых отломков нижней челюсти, отливают модели, изготовляют зубодесневую шину на верхнюю челюсть и базисы на нижнюю. Припасовывают зубодесневую шину и базисы, определяют центральное соотношение с помощью восковых валиков. Заменяют восковые валики пластмассой. Накладывают шину и подбородочную «пращу» на операционном столе.

Если отломки нижней челюсти тугоподвнжны. то изготовляют верхнечелюстную шину с опорной плоскостью для одного отломка при максимальном его отведении без учета смещения другого отломка. После установления половины нижней челюсти в правильное положение для шины изготавливают модель — подлиток, срезают наклонную плоскость с частью базиса, на другой части моделируют наклонную плоскость при максимальном отведении другого отломка. После установления этого отломка в правильное положение шину устанавливают снова на подлиток и присоединяют спиленную часть наклонной плоскости. Накладывают шины на челюсть.

Резекционные протезы. Резекцию челюстей производят по поводу доброкачественных или злокачественных новообразований. При этом удаляют различные отделы челюстей, в результате чего возникают функциональные нарушения речи, дыхания, глотания, жевания, нарушается эстетика, что ведет к психическим изменениям у больного.

Методом выбора следует считать непосредственное протезирование, когда протез фиксирует оставшиеся части челюсти, предупреждает западенне мягких тканей лица и образование ^стягивающих рубцов, создает условия для последующего рационального протезирования.

Общие принципы изготовления непосредственных протезой после резекции различных участков челюстей заключаются .в следующем. Снимают слепок с челюсти до операции и изготовляют фиксирующую часть протеза на здоровую половину челюсти с удерживающими приспособлениями. Если опорные зубы предполагается покрыть коронками (неудовлетворитель

ная форма коронки зуба, ее разрушение, подвижность зуба и др.), то ортопедическое лечение начинают с подготовки зуйов. После этого припасовывают фиксирующую часть протеза.на здоровую половину челюсти, снимают слепки с челюстей. Получают модели, гипсуют их в окклюдатор, уточняют -план оперативного вмешательства (границы остеотомии) совместно с хирургом, на гипсовой модели удаляют зубы, альвеолярные и другие части челюсти. Моделируют базис, расстанавливают искусственные зубы, гипсуют, в кювету и заменяют воск пластмассой.

.-...*.

Для предупреждения смещения здоровой половины нижней челюсти в сторону дефекта при моделировании фиксирующей части протеза предусматривают съемную или несъемную наклонную плоскость, прилегающую к щечной поверхности-верхннх боковых зубов (рис. 80Ь.

. При резекции половины нижней челюсти с экзартикуляцией и отсутствием боковых зубов на верхней челюсти, когда нельзя применить наклонную плоскость, искусственную ветвь соединяют с резекционной частью протеза шарнирно и изготовляют ее из полой трубки для оттока секрета.

После полной резекции всей нижней челюсти при моделировании базиса предусматривают вестибулярно ложе для пружин и укрепления шарнира, а язычно — вогнутость для языка и выпуклость для подъязычного пространства.
