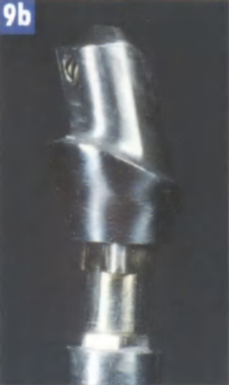

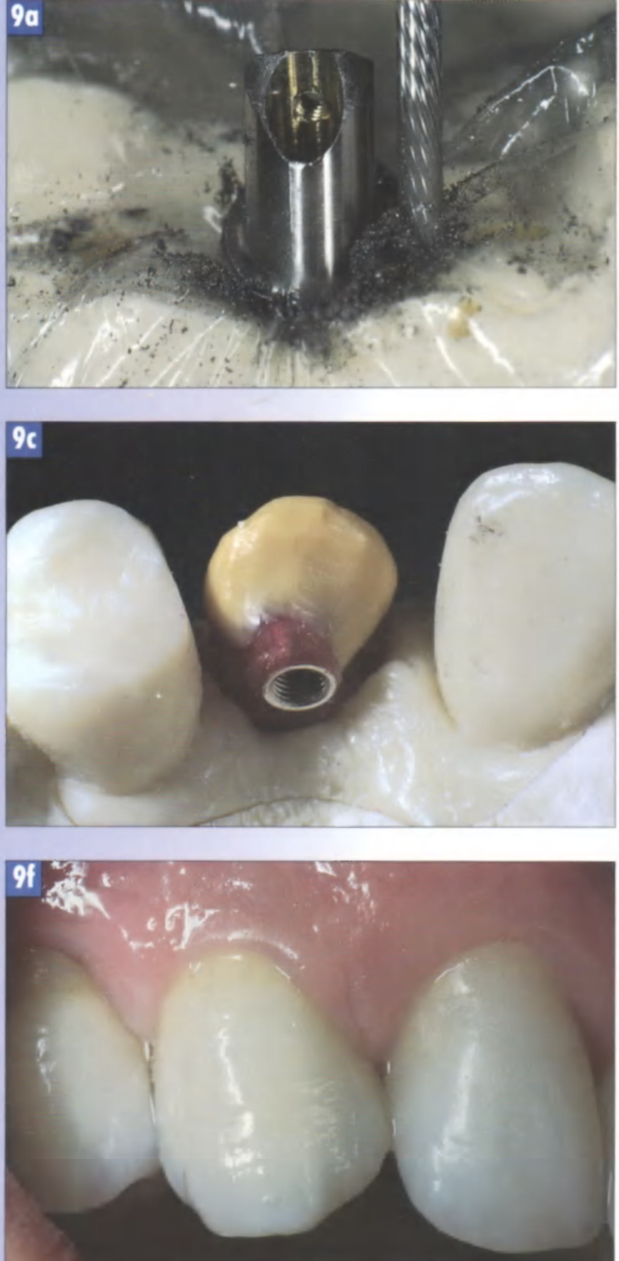

Рис. 9a. Фрезерование стандартных титановых абатментов Защитная пленка предотвращает проникновение масла в поверхностные слои модели Рис. 9Ь. В зависимости от особенностей клинической ситуации и позиции имплантатов можно использовать различные типы стандартных абатментов (абат-мент Esthetic 15°, Replace Select, Nobel Biocare).
Рис. 9c. Модель вторичной детали со стандартной втулкой с внутренней резьбой Supra-Fix.
Рис. 9d.
После примерки конструкции горизонтальные фиксирующие винты не следует полностью вывинчивать из втулки. Это значительно облегчает фиксацию внешней конструкции и ее извлечение из полости рта.

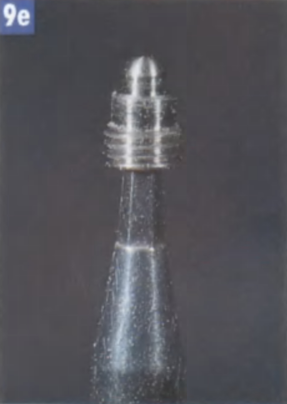

Рис. 9в.
Титановый фиксирующий винт Supra-Fix (Metalor).
Рис. 9f.
Коронка зуба 13 с опорой на имплантат сразу после фиксации в полости рта {горизонтальное винтовое соединение).

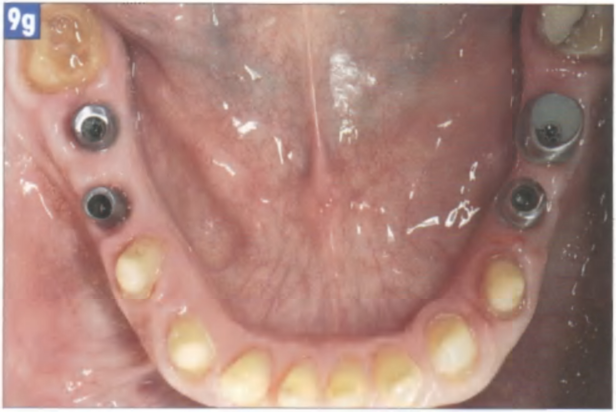

Рис. 9д Опорные имплантаты Steri-Oss-Repiace и Replace-Select для изготовления одиночных реставраций зубов 35, 36 и зубов 45, 46.

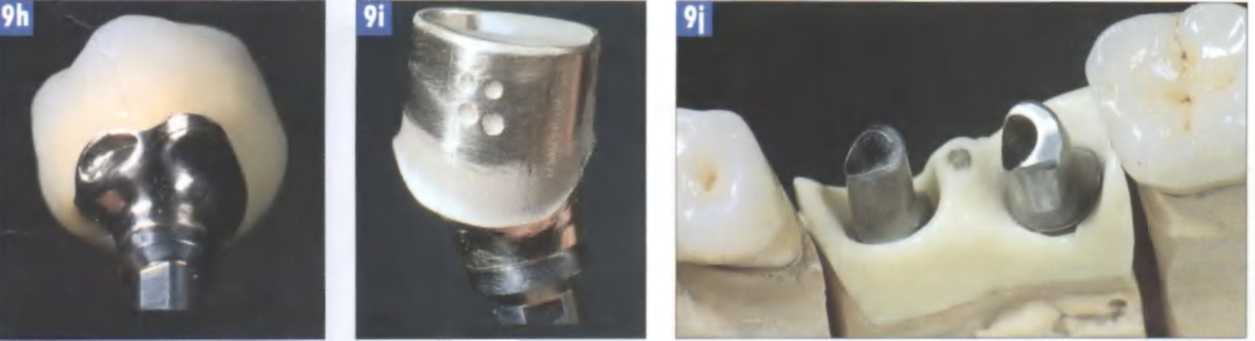

Рис. 9h.
На нижней кромке коронки, фиксируемой на цемент, находится вспомогательный элемент для ее снятия Он должен быть направлен в сторону открытия полости рта.
Рис. 9i.
Первичная структура реставрации Чтобы повысить прочность соединения с цементом, ее поверхность подвергается пескоструйной обработке.
Рис. 9j.
После индивидуальной коррекции стандартные абатменты должны иметь форму препарированной культи зуба. Направление сдвига определяется формой аппроксимальных контактных поверхностей.

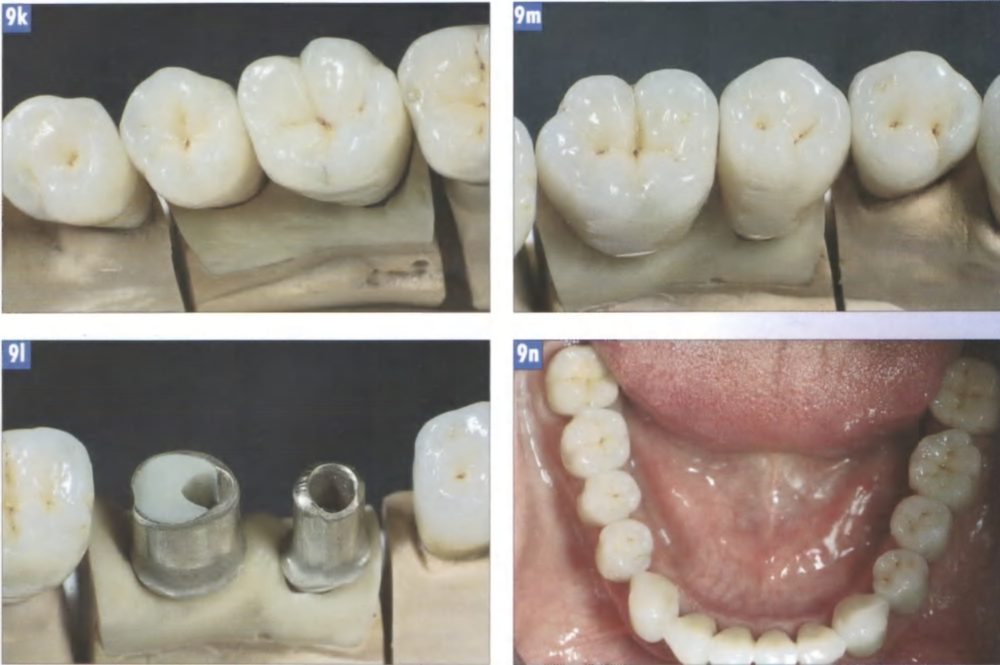

Рис. 9k. Готовые одиночные коронки зубов 45 и 46 непосредствен-но перед фиксацией.
Рис. 91. Индивидуальные первичные структуры из V-Gnathos Plus (Metalor). Полимерная вставка в области зуба 36 обеспечивает точность и позволяет сэкономить материал.
Рис. 9т. Готовые одиночные коронки зубов 35 и 36 непосредственно перед фиксацией.
Рис. 9п. Комплексная реставрация зубного ряда нижней челюсти: одиночные коронки с опорой на естественные зубы 31-34, 37 и 41-44, 47 и имплантаты 35, 36, 45, 46.
