АЛЬГИНАТНЫЕ СЛЕПОЧНЫЕ МАТЕРИАЛЫ

АЛЬГИНАТНЫЕ СЛЕПОЧНЫЕ МАТЕРИАЛЫ

Альгинатные слепочные материалы впервые были применены в зарубежной практике в начале 40-х годов нашего столетия.
Альгинатные материалы завоевали прочное место в ортопедической стоматологии благодаря высокой эластичности в момент получения слепка, хорошему воспроизведению рельефа слизистой оболочки полости рта и твердых тканей зуба, простому способу применения.
Альгинатные массы полностью вытесняют гипс как слепочный материал.
Основным компонентом альгинатных слепочных материалов является альгинат натрия, представляющий собой натриевую соль альгинатной кислоты.

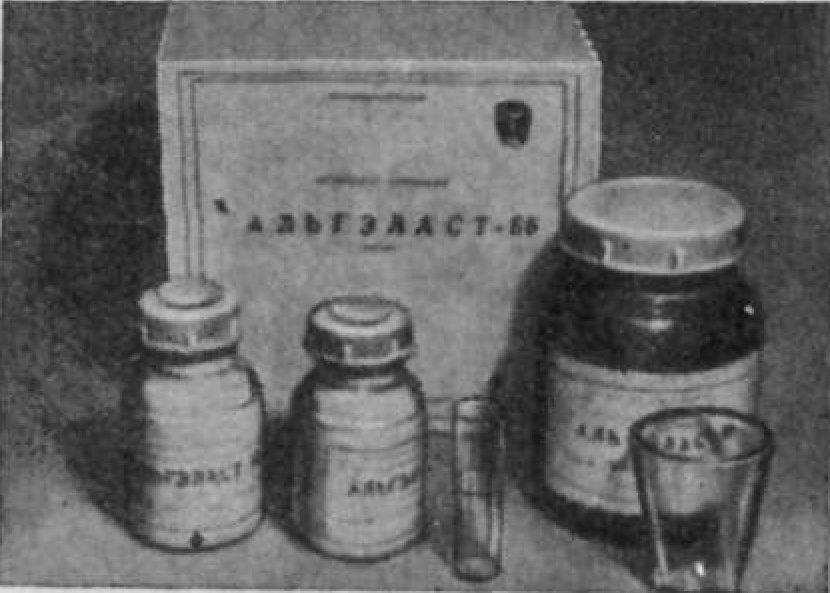

Рис. 15. Альгинатный слепочный материал альгэласт-66.
Альгинат натрия для получения слепочных материалов выпускается в виде мелкодисперсного порошка.
Все альгинатные слепочные материалы подразделяются на три группы.
Первая группа представляет собой смесь из многокомпонентного порошка и 5% водного раствора альгината натрия. При смешении образуется паста пластичной консистенции.
Вторая группа выпускается в виде пасты и порошка, при смешении которых в определенной пропорции образуется паста, отвердевающая при комнатной температуре. К этой группе относится альгэласт-66.
Третья группа выпускается в виде сложной порошкообразной композиции, при затвердении с водой образуется пластичный слепочный материал.
Наша медицинская промышленность выпускает следующие альгинатные слепочные материалы: альгэласт-66, стомальгин-66, новальгин.
Альгэласт-66 (рис. 15). Слеп очная масса состоит из двух компонентов: альгинатной пасты и мелкодисперсного порошка (гипса).
Альгэласт-66 не обладает термостойкостью, это не позволяет после получения слепка отлить металлические штампы из легкоплавкого сплава.
Недостатком слепочной массы является способность ее давать усадку после получения слепка уже через 10—

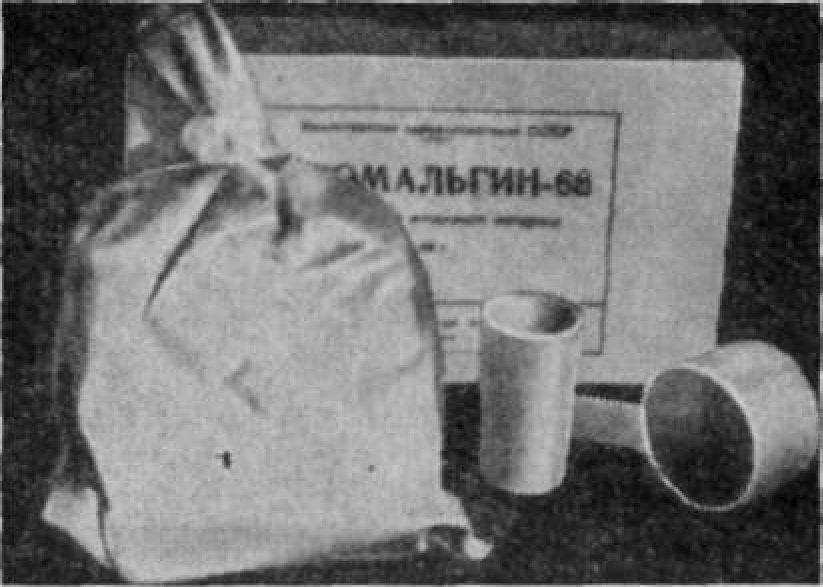

Рис. 16. Стомальгин-66.

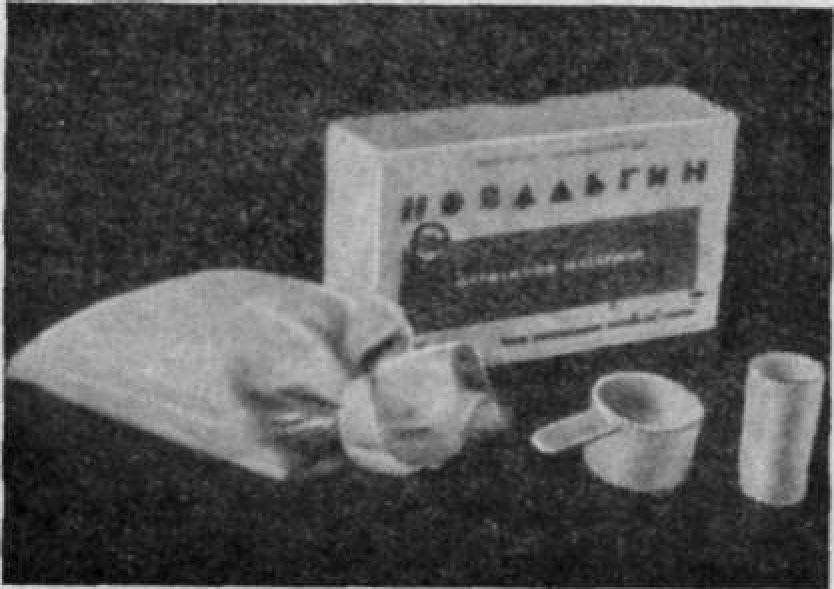

Рис. 17. Новальгин.
15 минут, поэтому требуется немедленная отливка модели.
После извлечения слепка из полости рта на поверхности слепка (в результате протекающей реакции) появляется отслаивающаяся жидкость, содержащая кислоту, которая замедляет схватывание гипса при отливке модели и делает ее поверхность мягкой.
Для предотвращения этого вредного влияния на гипс слепок следует промыть струей воды и опустить в раствор ускорителя схватывания гипса. Для обработки слепка применяется 2—3% раствор сульфата натрия/или алюминиевых квасцов.
Стомальгин-66 (рис. 16). Слепочный материал представляет собой порошок сероватого или розоватого цвета, составленный на основе альгината натрия.
Стомальгин-66 не обладает термостойкостью, поэтому отливку комбинированных моделей (из легкоплавкого металла и гипса) производить нельзя.
Недостатком слепочной массы является ее способность деформироваться после длительного хранения полученного слепка. Отливка гипсовой модели должна производиться сразу же после получения слепка.
Новальгин (рис. 17). Новальгин — слепочный материал, составлен на основе альгината натрия, представляет собой тонкодисперсный порошок, который при" замешивании с водой образует пластичную слепочную массу, структуирующуюся в эластичный материал в течение нескольких минут при комнатной температуре. В отличие от других альгинатных слепочных материалов новальгин имеет повышенную прочность и твердость.
Методы применения новальгина сходны с методами применения стомальгина.
