гравировка травлением
оценка риска: серьезность вероятность

Паяние нержавеющей стали.

Паяние нержавеющей стали.

Несъемные мостовидные протезы, некоторые виды бюгельных протезов, штифтовые зубы при изготовлении составляются из отдельных деталей (например, металлическая коронка и металлический зуб) и между собой спаиваются.
Для паяния хромоникелезой стали применяется специальный твердый припой, разработанный Д. Н. Цитриным. В состав припоя входят следующие элементы: марганец, серебро, медь, цинк, никель, кадмий, магний.
Сплав — припой Цитрина, имеет металлический блеск, твердость 60 кг/см
, прочность на разрыв 60 кг/мм
Припой хорошо полируется. Температура плавления припоя 800—850°. Никель и серебро придают припою противокоррозийные свойства.
В процессе спаивания деталей протеза припой хорошо растекается по поверхности детали, как бы обладает высокой смачивающей способностью, хорошо диффундирует в спаиваемую поверхность, за счет чего создается прочная связь между частями протеза.
Во влажной среде полости рта поверхность припоя в местах спайки покрывается тонкой окисловой пленкой, которая не растворяется слюной и предохраняет от дальнейшего окисления припой.
Окисление поверхности припоя на местах спайки создает отрицательные качества, проявляющиеся в виде темных участков.
Припой выпускается медицинской промышленностью в виде мелкой стружки в упаковке по 50 г.
Для паяния деталей протеза можно применять серебряный и серебряно-кадмиевый припой. В книге М. М. Гернера и др. «Материаловедение по стоматологии» приведены составы припоев (табл. 5).

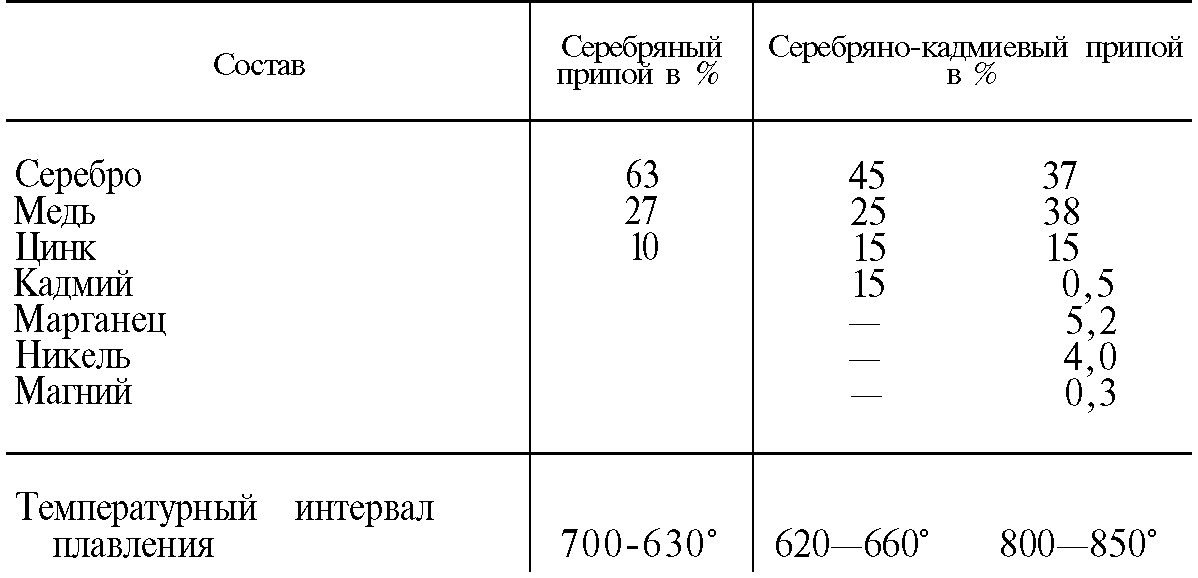

Таблица б
Состав припоя




Внимание

В связи с тем,что вы заблокировали трансляцию рекламы,вы сможете продолжить

просмотр сайта после нажатия одной из кнопок социальных сетей !

Facebook Twitter Google +
