МОДЕЛИРОВАНИЕ ВТОРОГО РЕЗЦА ВЕРХНЕЙ ЧЕЛЮСТИ

МОДЕЛИРОВАНИЕ ВТОРОГО РЕЗЦА ВЕРХНЕЙ ЧЕЛЮСТИ

Учитывая морфологическое строение коронки верхнего бокового резца, а также его размерные характеристики, делаем заготовку предполагаемой модели из материала пластилин, выдерживая следующие соотношения:

Рис. 686-690 демонстрируют культю верхнего правого бокового резца с различных позиций.



Нсог MDcor VLcor
8,38 мм 6,93 мм 6,98 мм
1,21 1,00 1,01

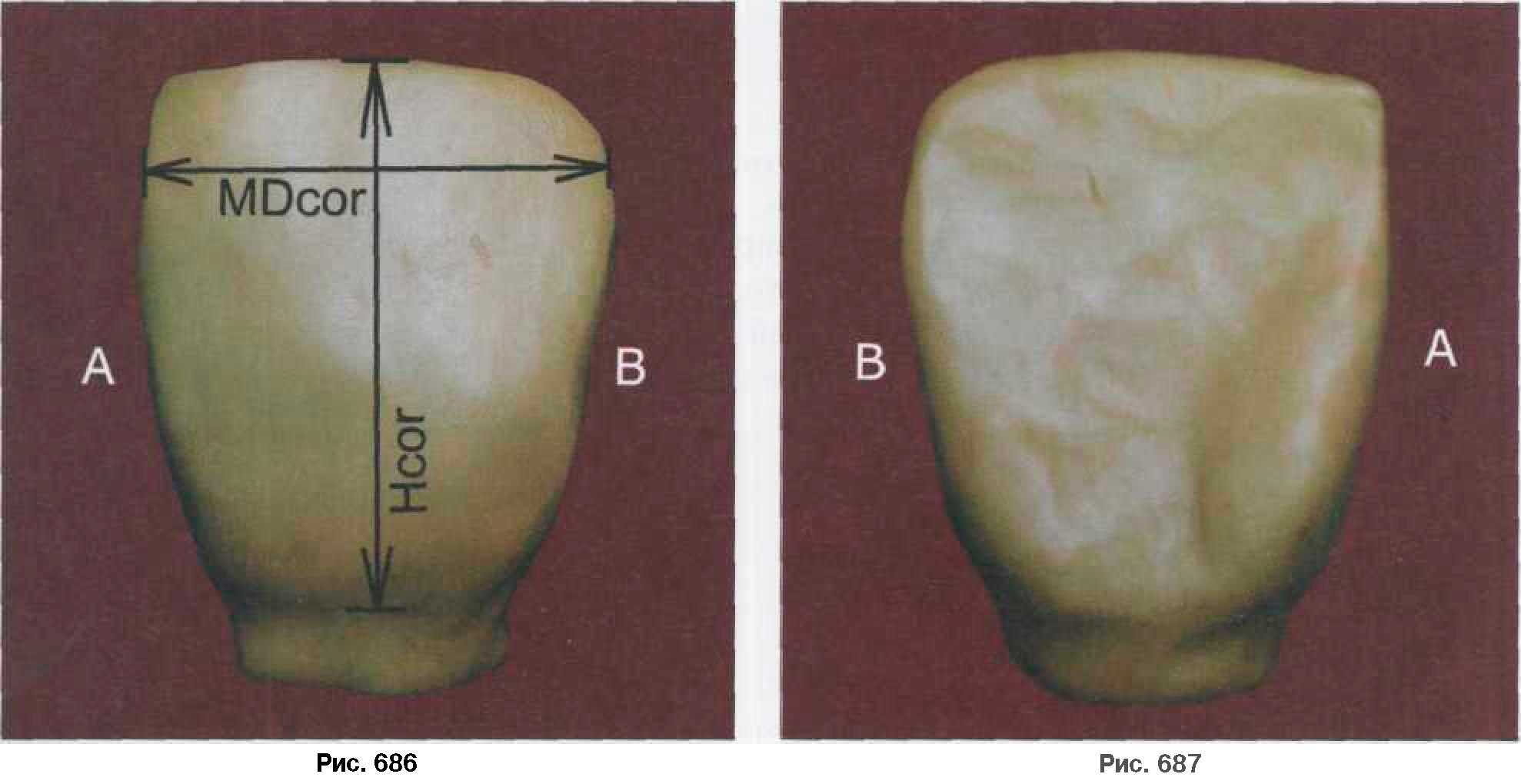

Рис. 686—688. А — медиальная сторона; В — дистальная сторона



Со стороны вестибулярной (рис. 686), небной (рис. 687), режущей (рис. 688) поверхностей заготовка коронки напоминает форму трапеции, меньшее основание которой направлено к десневому краю, большее — к режущему.

Со стороны контактных медиальной (рис. 689), дистальной (рис. 690) поверхностей заготовка имеет форму треугольника, верхушка которого обращена также к режущему краю, основание к десневому краю.

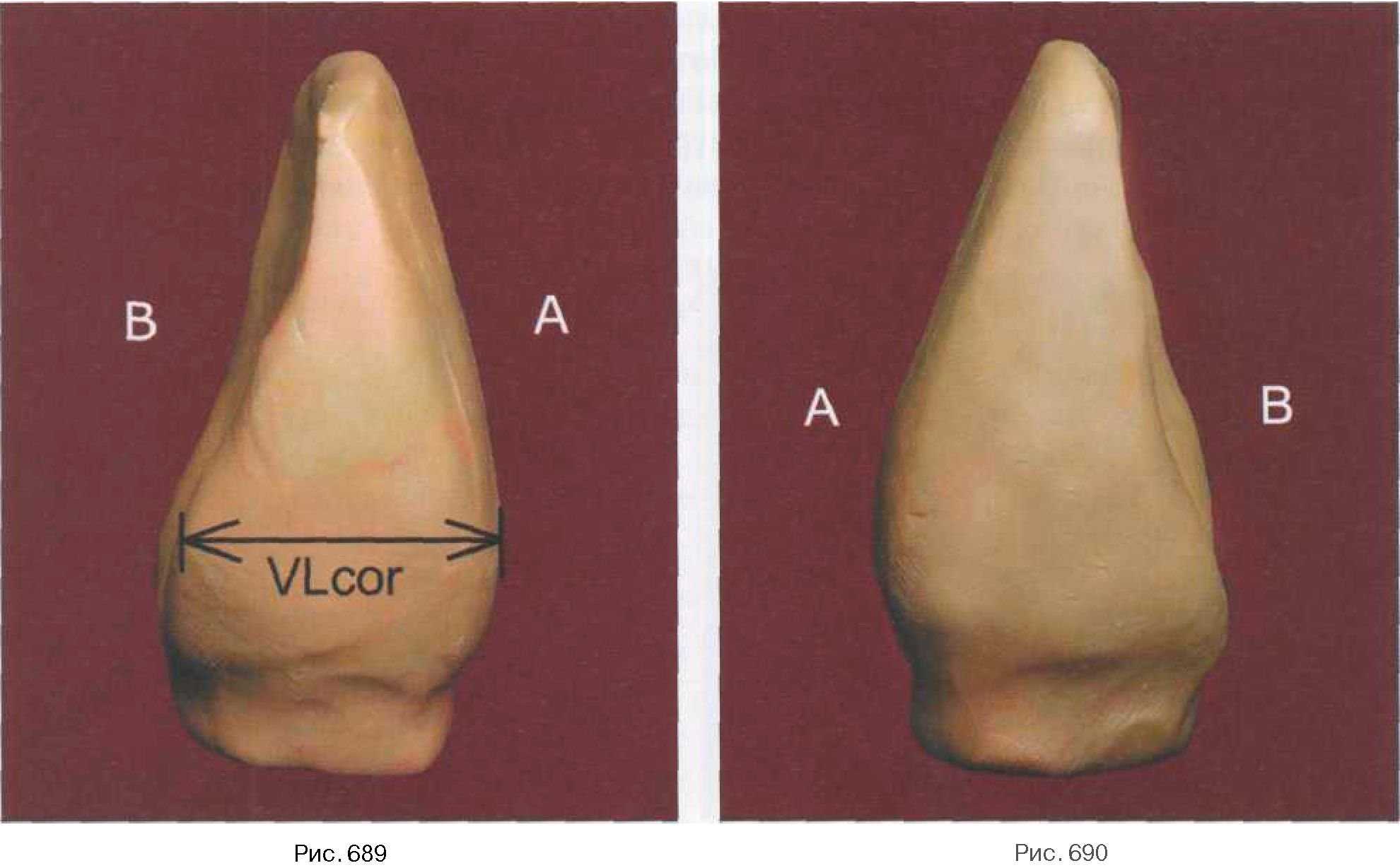

Рис. 689—690. А — вестибулярная сторона; В — дистальная сторона



Таким образом, изначально задан объем коронки зуба, ограниченный габаритными очертаниями (высота коронки, ширина коронки, толщина коронки).

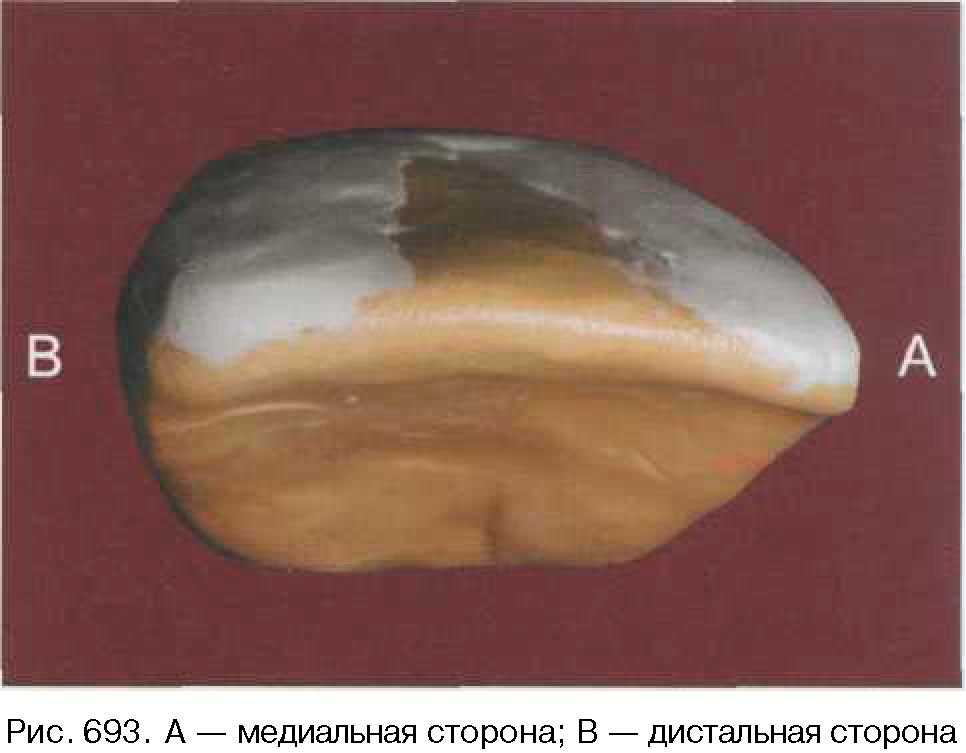

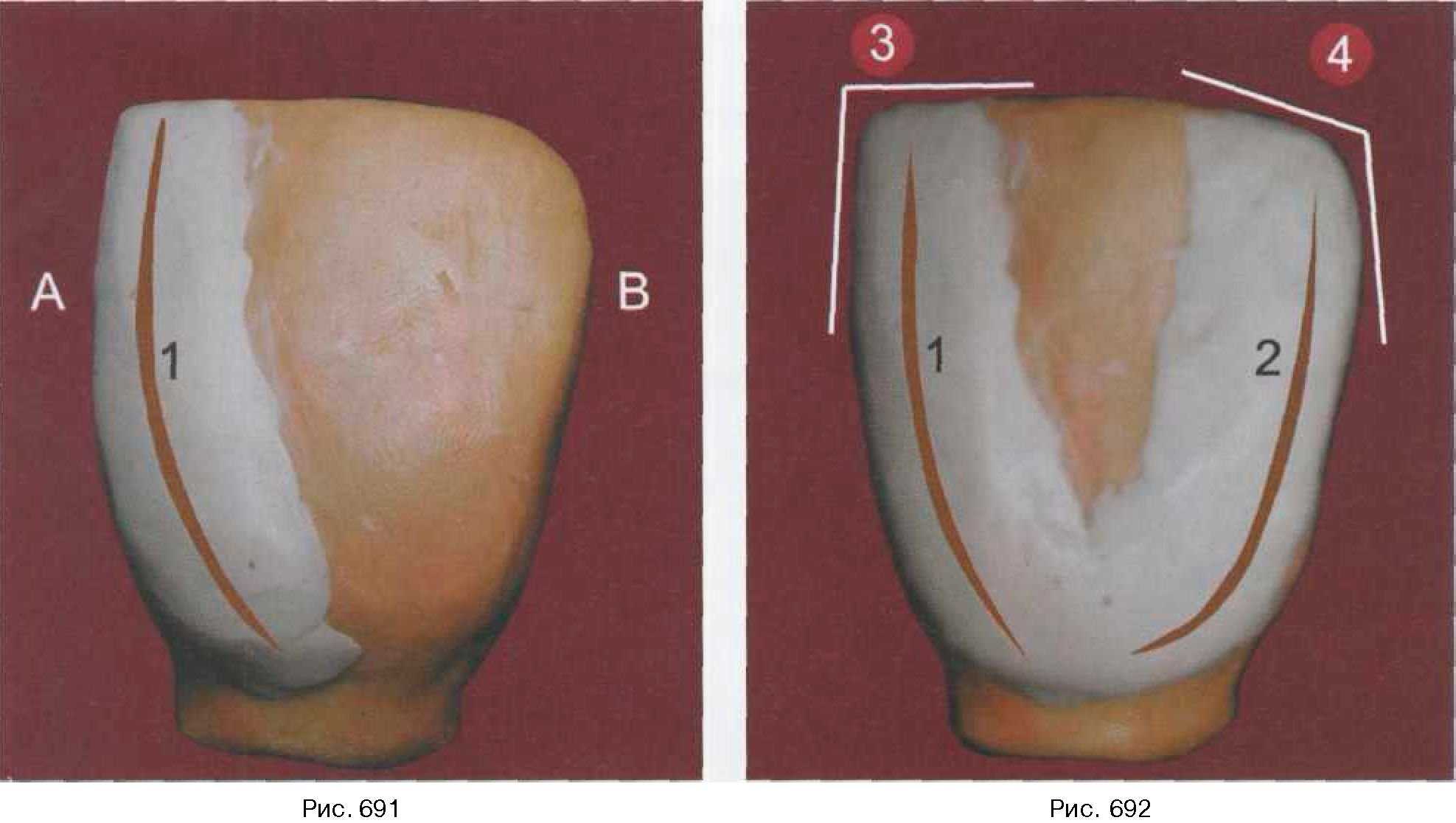

Занимаемся оформлением вестибулярной поверхности (рис. 691-693).

Выкладываем пологий медиальный валик (1), идущий от медиального угла коронки, незначительно изгибающийся в ее цервикальной трети.

Рис. 691—692. А — медиальная сторона; В — дистальная сторона; 1 — медиальный валик; 2 — дистальный валик; 3 — медиальный угол; 4 — дистальный угол

Затем выстраиваем также пологий дистальный валик (2), берущий начало от дистального угла коронки, заканчивающийся в цервикальной ее трети. Сформированные краевые валики контурируют боковые грани верхнего правого латерального резца, придавая вестибулярной поверхности трапециевидные очертания.

Постепенно оформляются четче выраженный медиальный угол (3) коронки, и округлый дистальный угол (4), что в клинической стоматологии помогает правильно определить признак принадлежности зуба к той или иной стороне. Далее заполняем среднюю треть коронки верхнего правого латерального резца (рис. 694, 695).

Формируем продольный валик (3), который создает на режущем крае незначительное возвышение, а в цервикальной трети участвует в образовании экватора коронки.

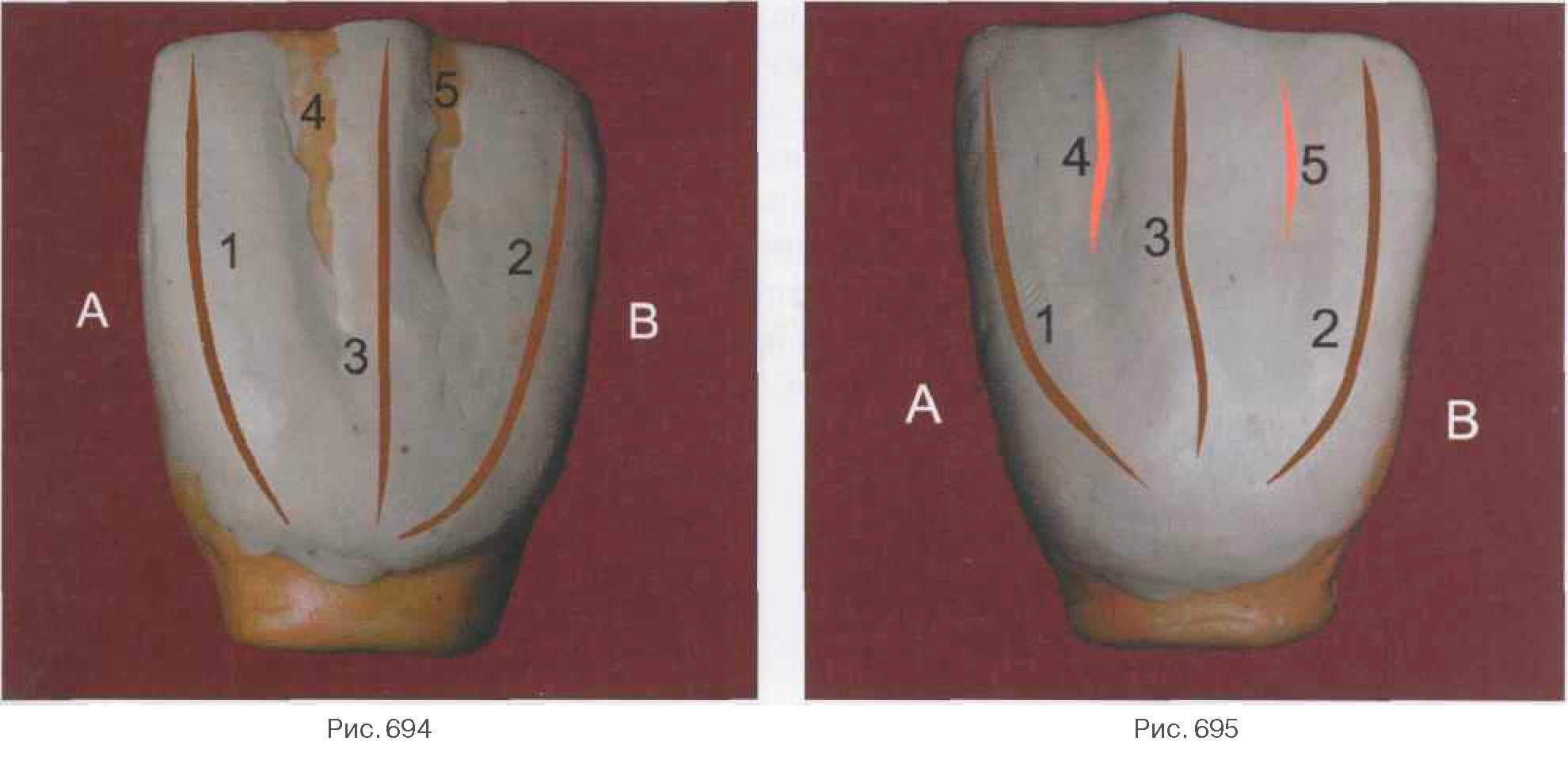

Рис. 694—695. А — медиальная сторона; В — дистальная сторона;

1 — медиальный валик; 2 — дистальный валик; 3 — продольный валик; 4 — медиальное углубление; 5 — дистальное углубление



Созданные валики (медиальный — (1), дистальный — (2), продольный — (3)) соответствуют мамелонам (эмалево-дентинным валикам) коронки, между которыми образуются углубления в виде незначительных канавок (медиальное — (4), дистальное — (5)).

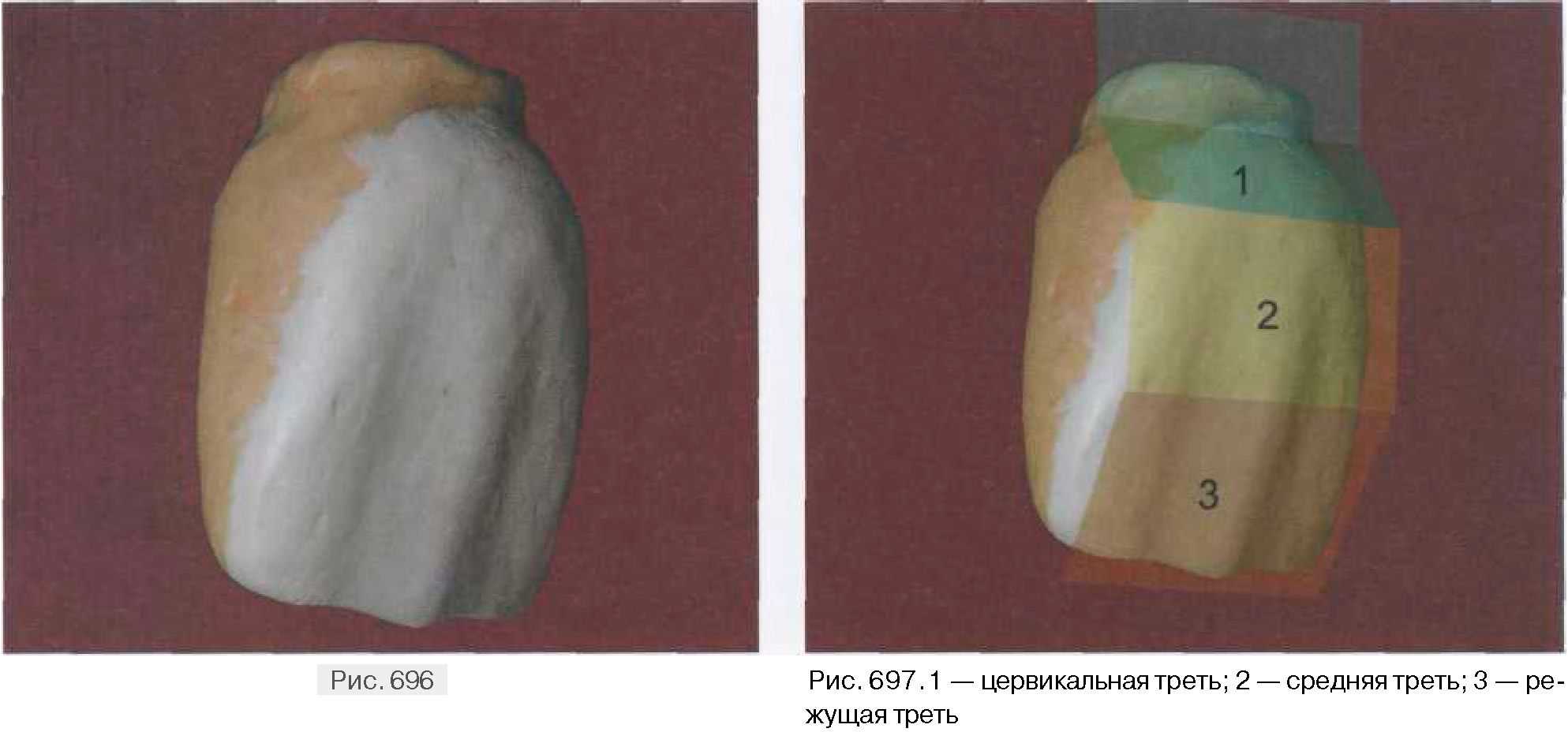

Рис. 696, 697 отображают ход, направленность основных морфологических элементов, которые задают соответствующий рельеф вестибулярной поверхности верхнего правого латерального резца.

Демонстрируется характерная конфигурация вестибулярного контура при обзоре коронки латерального резца с дистовестибулярной стороны.

Цервикальная треть коронки (1) имеет выпуклость и соответственно этому, элементы, расположенные в данной морфологической зоне, располагаются в определенной плоскости, которая направлена вестибулярно, кнаружи.

В средней трети (2) направленность морфологических элементов со вершенно иная, а плоскость, в которой они располагаются, имеет вертикальный ход.



В области режущей трети (3) отмечается наклон коронки орально и всех имеющихся элементов соответственно внутрь, что приводит к изменению плоскости, относительно которой формируется вестибулярный контур коронки.

Отмоделированные основные морфологические элементы, а также оформленный микрорельеф вестибулярной поверхности создает многогранность изображения.

Присутствие множества плоскостей, плавно переходящих друг в друга, наличие незначительно изогнутых линий, грациозность созданных поверхностей придает Вашей конструкции индивидуальность и неповторимость.

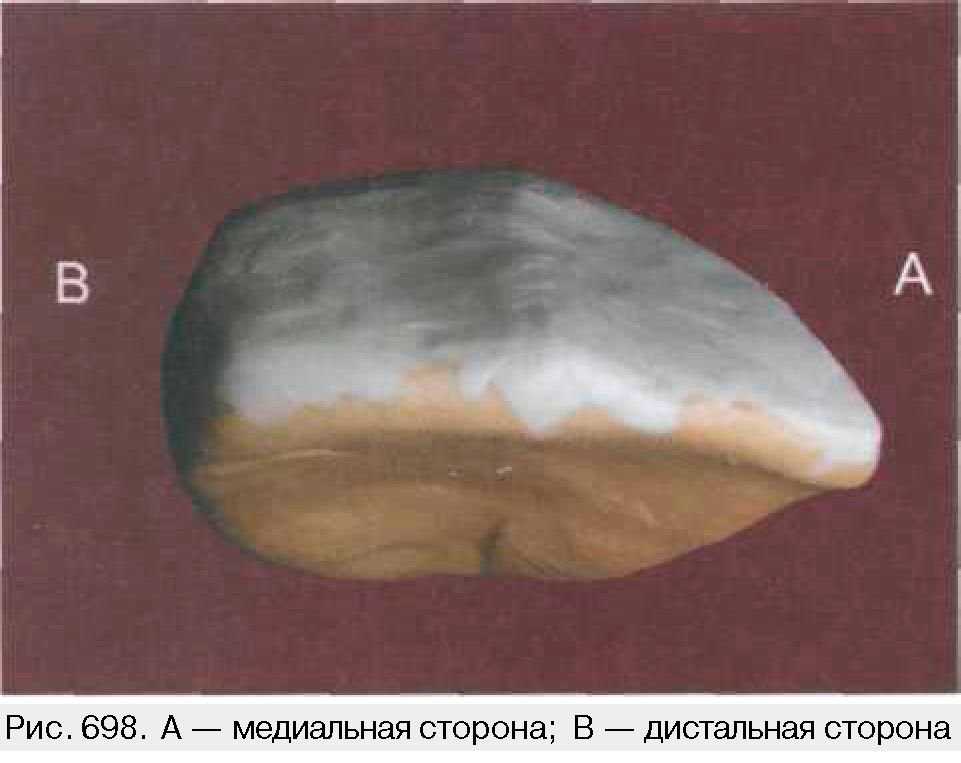

Рис. 698 отображает внешний вид коронки верхнего бокового правого резца после оформления его вестибулярной поверхности. Фиксируется разница в толщине коронки в проекции режущего края и пришеечной области по вестибулолингвальному направлению. Незначительная площадь режущего края резца позволяет ему врезаться в подлежащие ткани и их рассекать, а большая площадь основания коронки придает зубу устойчивость. Приступаем к оформлению небной поверхности (рис. 699-702).

Моделируем незначительно выраженные конвергирующие краевые (медиальный — (1), дистальный — (2)) валики, которые придают небной поверхности коронки верхнего правого бокового резца лопатообразную форму.

В пришеечной трети они объединяются между собой, образуя цервикальный поясок (6). Образовавшийся поясок имеет на своей поверхности небольшое углубление — цервикальную фиссуру (7). Среднюю треть небной поверхности заполняем продольным валиком (3) с невыраженным гребнем и пологими скатами.

Таким образом, после формирования валиков (медиальный — (1), дистальный — (2), продольный — (3)) происходит заполнение небной поверхности основными морфологичесими элементами. Далее выкладываем незначительные эмалевые валики (медиальный — (8),



Рис. 699—702. А — медиальная сторона; В — дистальная сторона; 1 — медиальный валик; 2 — дистальныи валик; 3 — продольный валик; 4 — медиальное углубление; 5 — дистальное углубление; 6 — цервикальный поясок; 7 — фиссура цервикального пояска; 8 — медиальный эмалевый валик; 9 — дистальныи эмалевый валик



дистальный— (9), которые занимают пространство между краевыми и продольным валиками, за канчиваясь в средней трети коронки бокового резца.

После их нанесения дифференциация небной поверхности усиливается, образуется своеобразный микрорельеф.

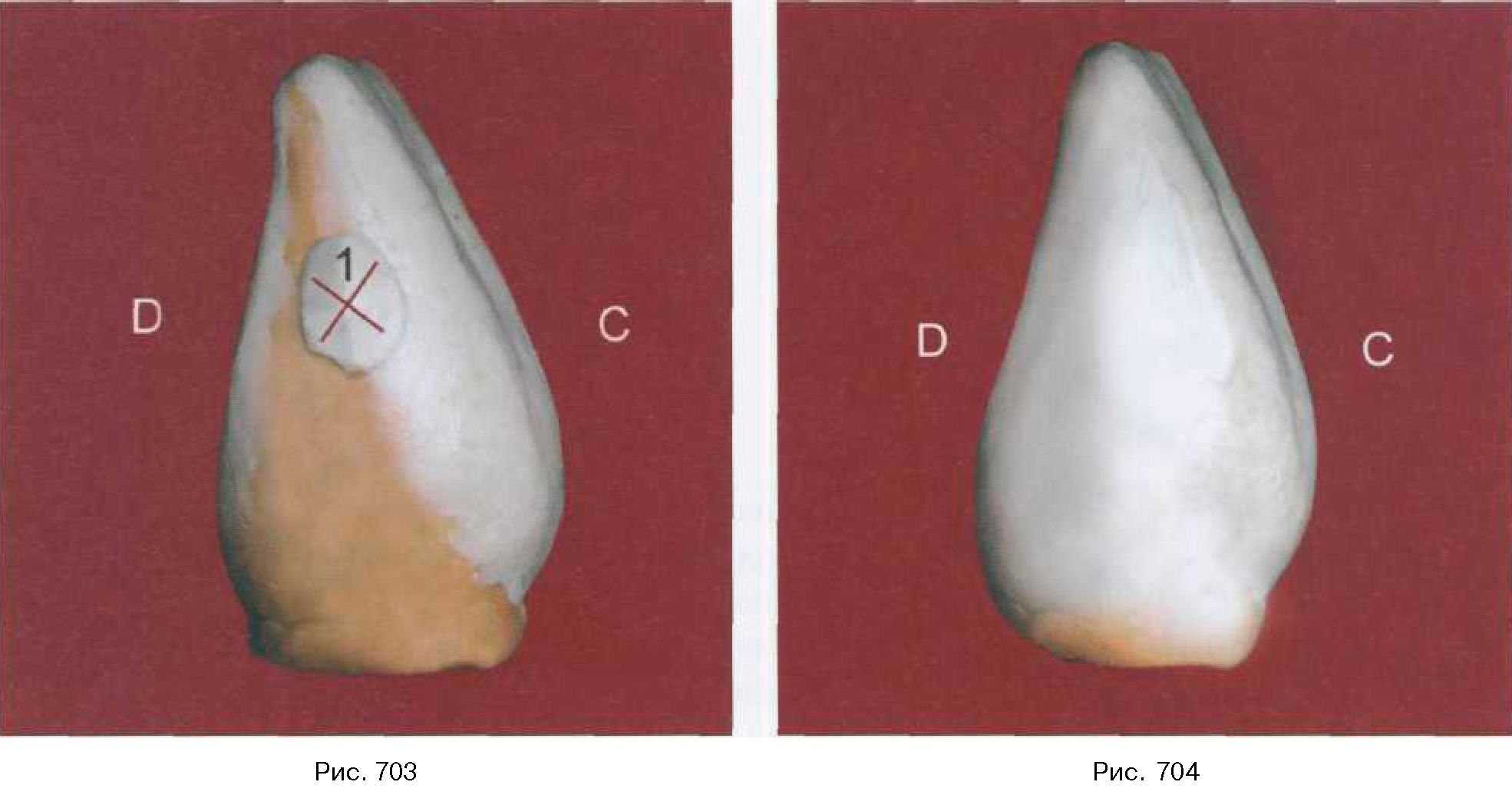

При моделировании медиальной контактной поверхности оформляем зону максимальной выпуклости коронки бокового резца (рис. 703, 704).

Рис. 703—704. С — вестибулярная сторона; D — небная сторона;

1 — зона медиального контакта.

Выкладываем небольшое возвышение, располагающееся в средней части коронки зуба (1), затем объединяем медиальные валики вестибулярной и небной поверхностей, заполняя просранство, напоминающее форму треугольника, верхушка которого направлена к режущему краю, основание кдесневому.

Аналогичным образом происходит моделирование дистальной контактной поверхности (рис. 705, 706). Зона максимальной выпуклости коронки располагается в средней ее части,

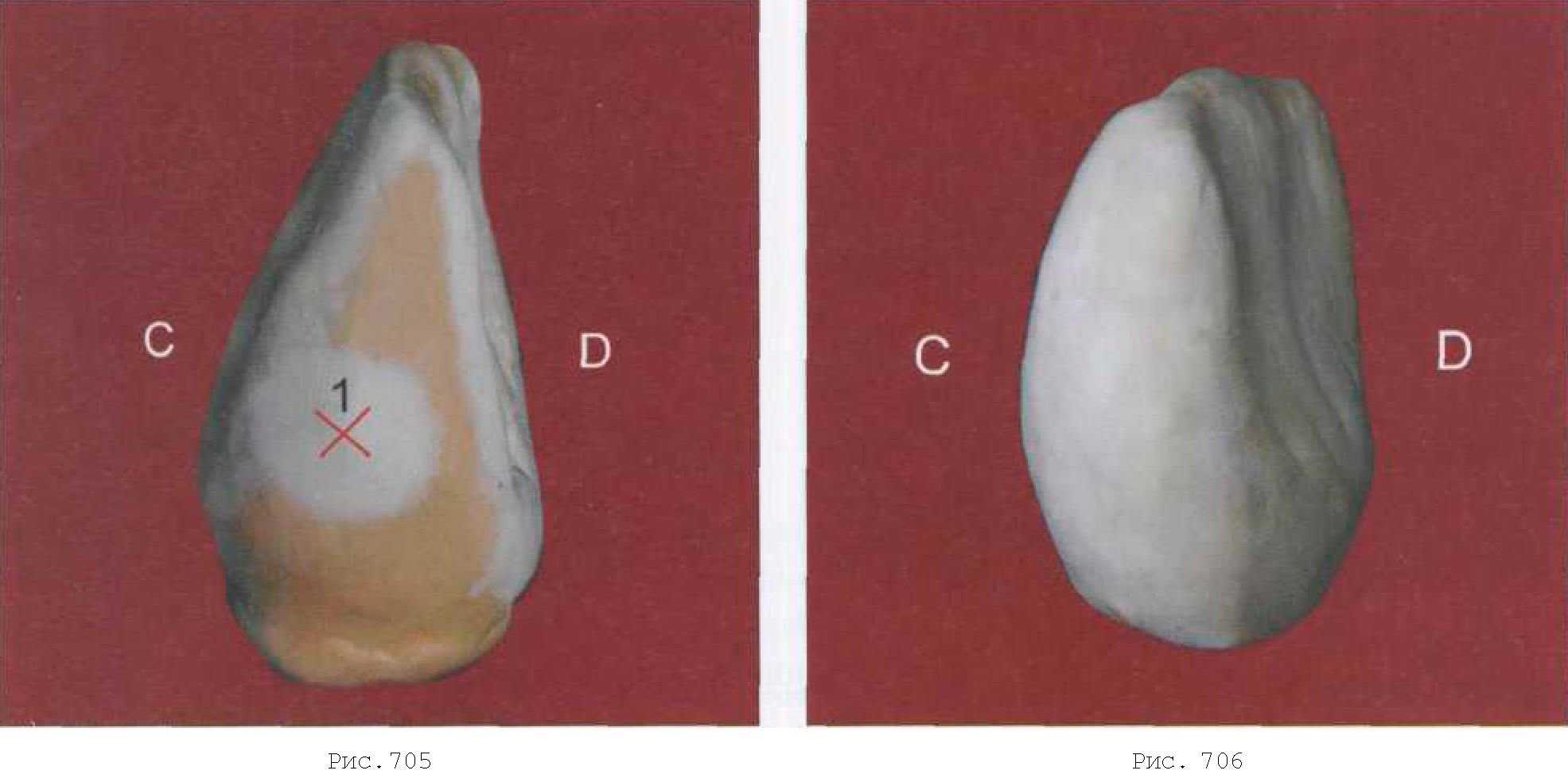

Рис. 705—706. С — вестибулярная сторона; D — небная сторона; 1 — зона дистального контакта

с незначительным смещением к цервикальной трети.

Формируем возвышение (1), затем объединяем дистальные валики вестибулярной и небной поверхностей, моделируя треугольное пространство, являющееся дистальнои контактной поверхностью.

Демонстрируется конечный вариант оформленного верхнего правого бокового резца с различных позиций (рис. 707-710).

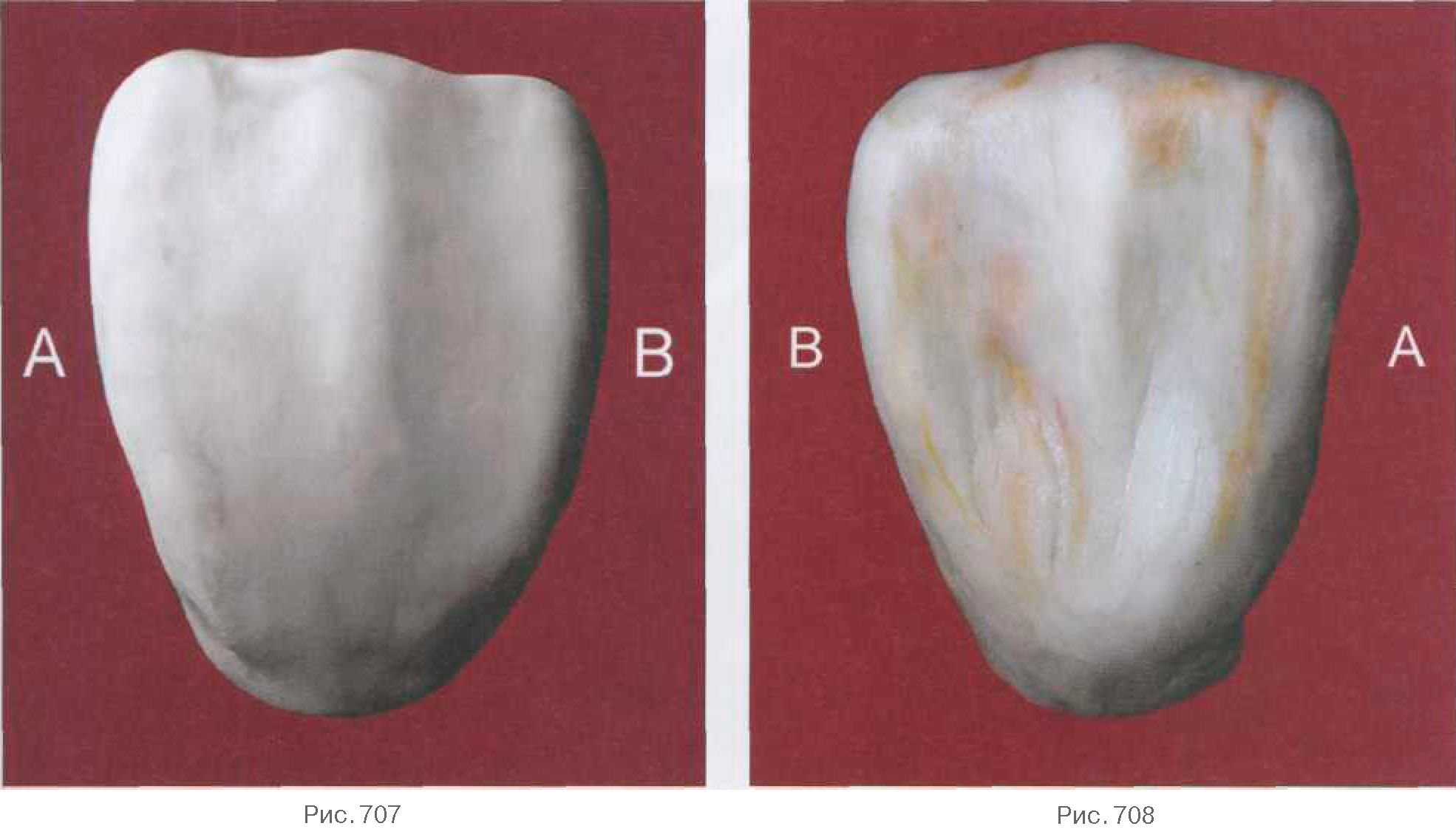

Рис. 707—708. А — медиальная сторона; В — дистальная сторона

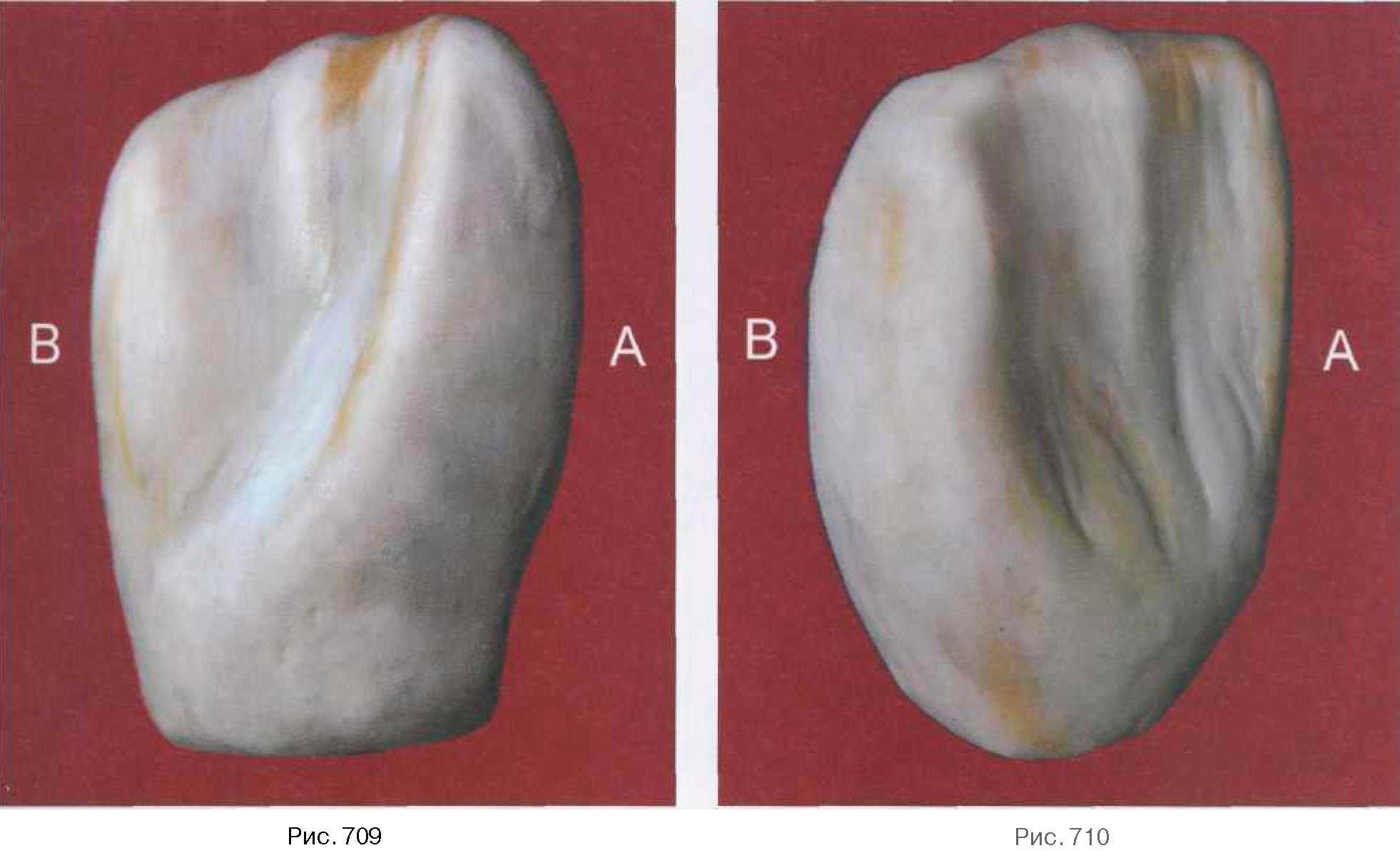

Рис. 709—710. А — медиальная сторона; В — дистальная сторона



Умение воспользоваться тонкими механизмами моделирования микрорельефа поверхностей в практической деятельности дает неплохие результаты, а созданная Вами конструкция приобретает индивидуальность, называясь в прямом смысле "ручной работой".

Исходя из принципов самоорганизации и аутоволновых процессов кристаллизации можно предположить, что существуют закономерности, по которым идет построение зубов, находящиеся под контролем генетических особенностей индивида.

Природа приводит в систему, располагает в определенном порядке, устанавливает многоэтапную последовательность преобразований в морфогенезе зубочелюстнои системы. В этом проявляется калейдоскоп природы (рис.711).

Практическое моделирование можно осуществлять, учитывая закономерности в формообразовании зубов на основе единого модуля (клыка).

При этом необходимо максимально приблизиться к природе, то есть тщательно изучить особенности индивидуума, воссоздать конструкцию, близкую по форме и цвету к естественным тканям, не нарушив при этом биомеханику зубочелюстнои системы.

Все вышеперечисленные закономерности в процессе формообразования зубов облегчают исполнение восстановительных работ в клинической стоматологии. Нет пределов совершенства в моделировании различных вариантов зубов.
