ют к подбородку; резиновой трубки и капсулы Марея. Колебания писчика на капсуле можно записать на любом пишущем приборе. Записывают движения нижней челюсти при разжевывании пищи, в частности лесного ореха массой 0,8 г или любой другой, но дозированной по массе. Начинают запись в момент введения пищи в рот и заканчивают в момент глотания.

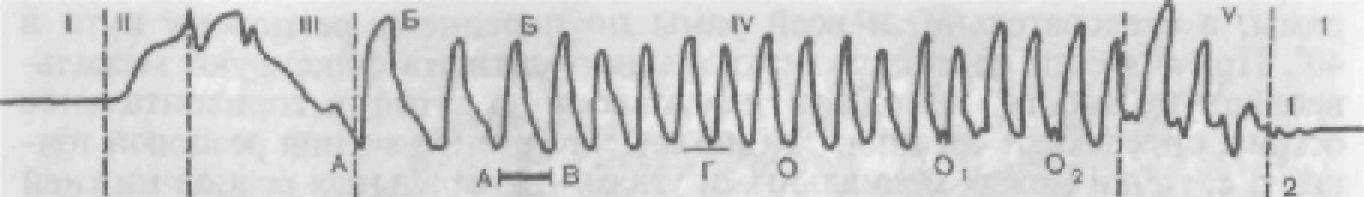

Мастикациограмма (рис. 61) состоит из волнообразных кривых — жевательных волн, или зубцов. Акт приема пищи условно можно разделить на следующие фазы: I — состояние нижней челюсти в физиологическом покое; II — глотание слюны со смыканием зубных рядов; III — открывание рта, введение пищи между резцами; IV — откусывание пищи; V — перемещение пищи на группу жевательных зубов и разжевывание ее; VI — глотание. Каждая волна основного жевательного цикла (V), идущая от изолинии, состоит из восходящего колена АБ и нисходящего БС, соответствующих опусканию и подъему челюсти. Амплитуда волны зависит от величины пищевого комка: чем больше его объем, тем выше волна.
Зона соединения нисходящего и восходящего колен соответствует положению нижней челюсти в центральной окклюзии. Наличие в нижней части нисходящего колена добавочных волн свидетельствует о боковых смещениях нижней челюсти или дроблении мелких, но жестких пищевых комочков.
С помощью мастикациографии можно определить время жевательного цикла до глотания и длительность его отдельных фаз, число жевательных движений, величину амплитуды открывания рта. На мастикациограмме можно определить нарушение акта жевания: например, удлинение жевательного цикла с 14 с в норме до 42—45 с при той или иной патологии. Однако причину, вызвавшую эти нарушения, с помощью данного метода выявить нельзя, поэтому метод считается вспомогательным.
Электромиография — метод функционального исследования мышечной системы, позволяющий графически регистрировать биопотенциалы мышц. Биопотенциал — это разность потенциалов между двумя точками живой ткани, отражающий ее биоэлектрическую активность (рис. 62).
Регистрация биопотенциалов помогает определить состояние и функциональные возможности различных тканей. Для исследова-.
Рис. 62. Положение электродов при элекгромиографическом исследовании.
ния используют многоканальный электромиограф и специальные датчики — накожные электроды. Электроды фиксируют с помощью медицинского клея или лейкопластыря на моторные точки исследуемых мышц. Эти точки — участки наибольшего периметра мышц при сокращении — определяют пальпаторно и с помощью специальных приспособлений фиксируют и записывают для идентичности положения при последующих исследованиях. Расстояние между электродами должно быть также постоянным.
Биоэлектрическую активность мышц исследуют при физиологическом покое, произвольном сжатии челюстей, заданном и произвольном жевании, глотании.
При анализе электромиограмм определяют количество жевательных движений в одном жевательном цикле, время одного цикла, время биоэлектрической активности (БЭА) и биоэлектрического покоя (БЭП) в секундах, среднюю амплитуду биопотенциалов в микровольтах, соотношение БЭА/БЭП. Данный метод позволяет оценить сократительную деятельность мышц, процессы возбуждения и торможения в них и при сопоставлении с предполагаемым диагнозом установить причину и характер изменений биоэлектрической активности. При ортогнатическом прикусе и интактных зубных рядах в положении нижней челюсти в состоянии физиологического покоя жевательные мышцы находятся в состоянии расслабления. На электромиограммах (ЭМГ) это отражается в виде прямой изоэлектрической линии; признаки, свидетельствующие о возбуждении мышц, отсутствуют.
Время одного жевательного периода 16,0± Ц с, количество жевательных движений в нем 18,5±2,6.
Из анализа данных ЭМГ, полученных у практически здоровых лиц, следует, что в норме акт жевания представляет собой физиологический процесс, который характеризуется скоординированным взаимодействием зубных рядов, тканей пародонта, мягких тканей рта и жевательных мышц.
Сила сокращения жевательных мышц регулируется рецепторами периодонта; процессы возбуждения (БЭА) в них синхронно чередуются с процессами торможения (БЭП). Фаза может быть равна или меньше фазы БЭП: это зависит от функционального состояния нервно-рецепторного аппарата пародонта и жевательных мышц.
При смыкании челюстей до положения центральной окклюзии отмечается быстрое нарастание биоэлектрической активности; всплески биопотенциалов имеют различную величину. После возвращения нижней челюсти в положение физиологического покоя амплитуда биопотенциалов снижается до уровня изоэлектрической линии.
При произвольном жевании ядра ореха ЭМГ представляет собой четкое синхронное чередование фаз БЭА и БЭП (рис. 63). Фазы БЭА жевательных мышц возникают в ритме жевательных движений и соответствуют им. БЭА характеризуется нарастанием частоты и амплитуды биопотенциалов, которые в середине фазы достигают максимальных значений, после чего происходят снижение их величины и переход в фазу БЭП, выраженную на ЭМГ в виде прямой линии на уровне изоэлектрической.
В процессе произвольного жевания происходит рефлекторное перемещение пищевого комка с одной стороны зубного ряда на другую. На ЭМГ это находит свое отражение в виде увеличения амплитуды биопотенциалов жевательных мышц, соответствующих стороне жевания.
Величина амплитуды биопотенциалов характеризует активность двигательных единиц жевательных мышц и зависит от стороны, где происходит жевание, а также от привычной стороны жевания.
Сила сокращения мышц во время жевания определяется периодонтомускулярным рефлексом и характеризуется уравновешенным функционированием системы пародонт — жевательные мышцы под контролем нервных рецепторов периодонта.
Если развиваемое мышцами жевательное давление превышает резервные возможности комплекса опорных тканей, то возникает болевая реакция со стороны рецепторов периодонта, которая обусловливает расслабление жевательных мышц и снятие силы жевательного давления с зуба.
Нервные рецепторы периодонта являются основным регулятором сокращения жевательных мышц и реализуют свое действие при помощи периодонтомускулярного рефлекса.
Нарушение нервно-рефлекторной связи в системе пародонт — жевательные мышцы приводит к тому, что периодонт как регулятор сокращения последних утрачивает свое ведущее значение; несоответствие между силой, развиваемой мышцами, и физиологическими резервами пародонта приводит к искажению периодонтомускулярного рефлекса.
Функциональные нарушения нервных рецепторов периодон-

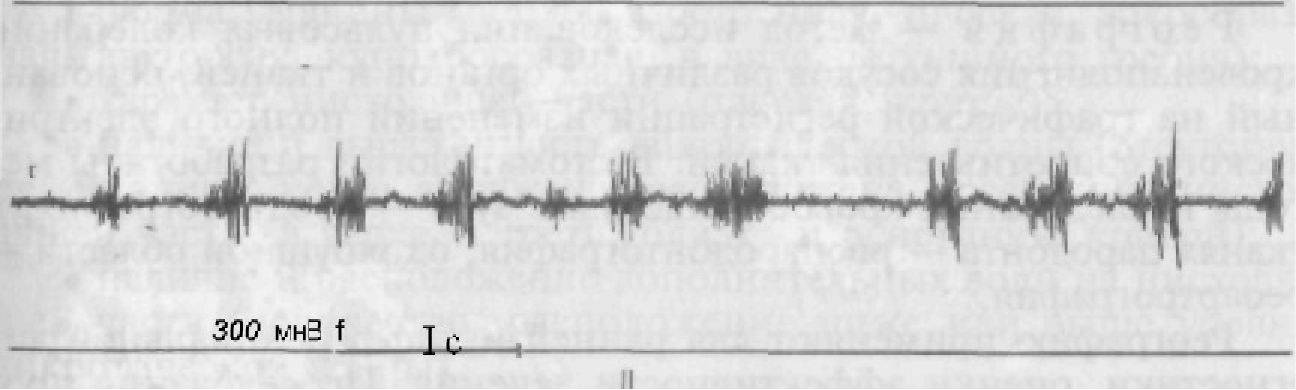

Рис. 63. Электромиограммы при ортогнатическом прикусе и интактном зубном ряде (I) и при генерализованном пародонтите средней тяжести и интактном зубном ряде (II).
а, в — левая и правая височные мышцы; б, г — левая и правая жевательные мышцы.
та могут иметь различный характер: от резких болевых ощущений при малейшем давлении на зуб до безболезненного восприятия жевательной нагрузки, превышающей существующие физиологические резервы пародонта.
Анализ данных ЭМГ показал, что у пациентов с хроническим пародонтитом и патологической подвижностью зубов I—II и II — III степеней в жевательных мышцах наступают функциональные изменения, увеличивается время одного жевательного цикла до 26,1+1,6 с, количество жевательных движений достигает 27,5+1,3. Снижается время БЭАи увеличивается период БЭП. Снижение величины биопотенциалов происходит за счет уменьшения числа двигательных единиц жевательных мышц, активно включенных в процесс сокращения при жевании.
Отмечалось нарушение синхронности чередования фаз БЭА и БЭП, возникали спонтанные фазы БЭА в период БЭП, значительное преобладание процессов торможения над процессами возбуждения. Это находит свое выражение в увеличении БЭП и сокращении БЭА.
При патологической подвижности зубов жевательные мышцы получают искаженные нервные импульсы от рецепторов периодонта, поэтому развивают силу сокращения, неадекватную выносливости пародонта. Постоянное однотипное действие искаженного периодонтомускулярного рефлекса нарушает состояние жевательных мышц, вызывая снижение амплитуды биопотенциалов, сокращение БЭАи удлинение БЭП.
Электромиографические исследования следует проводить при предположении заболевания височно-нижнечелюстного сустава, заболеваниях мышечной системы, аномалиях развития зубочелюстной системы, как контроль за эффективностью ортопедического лечения.
