Для изготовления шарнира берут две трубки длиной около 2 см и диаметром 1,5 мм, спаивают их друг с другом. Затем припаивают к ним металлическую пластинку толщиной 0,3— 0,5 мм, на свободных концах которой имеются такие же трубки, параллельные спаянным. Последние разрезают на 3—5 частей, соединяют стержнем и получают шарнир. Свободные концы стержней, вставленных в боковые трубки, соединяют между собой и вваривают в срезанную переднюю часть протеза. Между боковыми частями протеза на месте разреза вставляют тонкую пластинку фольги или целлофана с выступающими концами, а в шарнир и трубки — проволоки, свободные концы которых используют для закрепления шарнира и трубок в кювете после выплавления воска.
Шарнир можно изготовить и другим способом. Берут две пластинки из нержавеющей стали шириной, равной высоте протеза, и длиной 2—2,5 см и, сложив их вместе, изгибают пополам вокруг проволочного стержня диаметром 1,5— 2 мм. Образовавшиеся две трубки после удаления стержня распиливают на 3—5 частей, разъединяют и составляют так чтобы выступы одной трубки входили в вырезки другой. Соединив обе пластины стержнем, образуют шарнир по типу дверной петли.

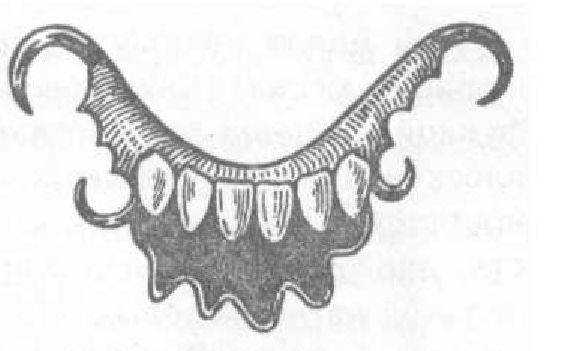

82. Формирующий протез для углубления преддверия полости рта.
![](/Rukovodstvo%20dlja%20zubnyh%20tehnikov_files/xRukovodstvo,P20dlja,P20zubnyh,P20tehnikov-88.jpg.pagespeed.ic.5RE8QY69kT.jpg)
![](/Rukovodstvo%20dlja%20zubnyh%20tehnikov_files/xRukovodstvo,P20dlja,P20zubnyh,P20tehnikov-89.jpg.pagespeed.ic.U_paYnLiQF.jpg)

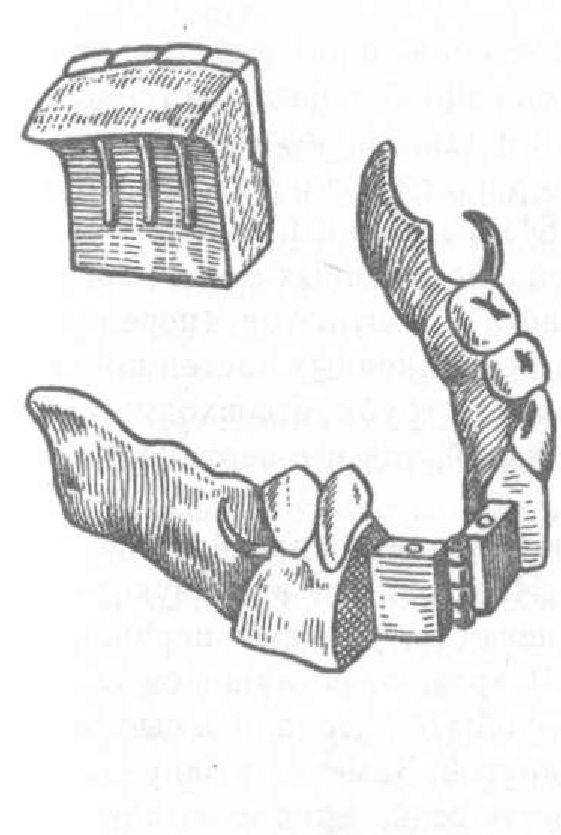

83. Складной протез
![](/Rukovodstvo%20dlja%20zubnyh%20tehnikov_files/xRukovodstvo,P20dlja,P20zubnyh,P20tehnikov-90.jpg.pagespeed.ic.9UEvB2Fhz2.jpg)

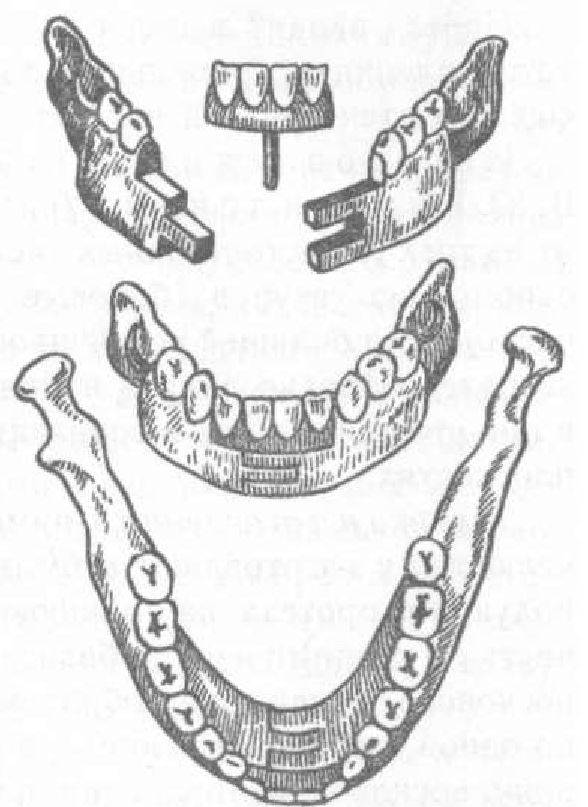

84. Разборный протез по В, Ю. Курляндскому.
В. Ю. Курляндский предложил изготавливать шарнир следующим образом. Берут отрезок проволоки толщиной 1,2 мм и длиной, равной высоте протеза. Один конец проволоки расплющивают. Затем нз пластинки нержавеющей стали вырезают две ленты длиной, равной половине высоты проволоки, и огибают ими проволоку. Свободные равные концы пластин разводят в стороны и на концах обжимают другие проволочные стержни, несколько длиннее (на 4—5 мм) среднего стержня. Полученный шарнир устанавливают на восковом базисе протеза у язычного края, а наружные трубки со штифтами — в середине тела протеза. После замены воска пластмассой приступают к изготовлению средней части протеза с 4 резцами. При этом выступающие штифты шарнира укрепляют в восковой передней части протеза и заменяют воск пластмассой.
При малом количестве сохранившихся зубов на челюсти и опасности складывания частей протеза во время выполнения функции используют плоский замок. Он представляет собой плоскую пластинку из нержавеющей стали шириной 2,5—3 мм и длиной 1,5—2 см, укрепленную на вестибулярной поверхности одной половины базиса протеза. Свободный се конец имеет двойной изгиб, который защелкивается в петле, укрепленной во второй половине базиса.
Протез вводят в полость рта в сложенном виде и после установления в правильном положении боковых частей они фиксируются средней частью с помощью штифтов.
Изготовление разборного протеза по В. Ю. Курляндскому (рис. 84). Разборный протез состоит из трех самостоятельных частей, соединенных между собой с помощью уступов (боковые части) и штифтов (передняя часть). Для большей устойчивости соединенных частей протеза целесообразно давать направление трубкам с входящими в них стержнями как в горизонтальной, так и в вертикальной плоскостях.
Техника изготовления. Снимают слепки с верхней и нижней челюстей и изготовляют модели. Изготовляют восковую репродукцию протеза на нижнюю челюсть, срезают переднюю часть с 4 резцами и часть базиса. Разрезают оставшиеся части воскового базиса таким образом, чтобы образовались выступы на одной стороне, вырезки — на другой. Заменяют одну половину восковой репродукции пластмассой, припасовывают к ней вторую восковую репродукцию и заменяют ее пластмассой.
Соединяют обе половины протеза на модели, просверливают три параллельных сквозных отверстия против замка и, установив в них штифты, соединяют со срезанной передней частью протеза.
После замены воска пластмассой среднюю часть протеза отделывают, полируют и готовый протез по частям устанавливают на челюсти.
